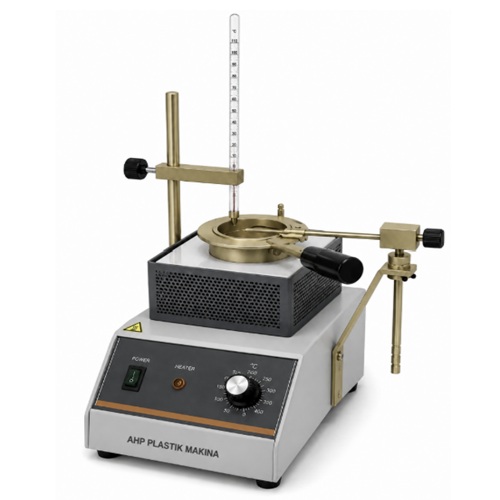

استاندارد آزمون: ASTM D3143 // روش آزمون: Tag Open-Cup (جام باز) // کاربرد: تعیین نقطه اشتعال قیرهای محلول (Cutback Asphalt) // محدوده کاربرد استاندارد: برای نمونه‌های دارای نقطه اشتعال کمتر از 93 درجه سانتی‌گراد
نوع ظرف نمونه: کاپ شیشه‌ای مقاوم به حرارت مطابق ASTM D3143 // سیستم حمام: حمام فلزی کنترل‌شونده // توان سیستم گرمایش: 500 وات // کنترل گرمایش: ترموستات // نرخ افزایش دمای نمونه: 1 ± 0.25 درجه سانتی‌گراد در دقیقه // اندازه‌گیری دما: توسط دماسنج مطابق استاندارد // محدوده دماسنج استاندارد: حدود 7- تا 110+ درجه سانتی‌گراد // نوع دماسنج: ASTM 9C یا معادل مطابق الزامات استاندارد // سیستم ایجاد شعله: مشعل گازی کوچک با مکانیزم حرکت روی نمونه // حرکت مصعل دستی می باشد // حداکثر قطر شعله آزمون: 4 میلی‌متر // قطر تقریبی نوک نازل شعله: 1.6 میلی‌متر // قطر تقریبی سوراخ نازل: 0.8 میلی‌متر // ارتفاع مسیر شعله: 3.2 میلی‌متر بالاتر از لبه کاپ // مسیر حرکت شعله: عبور افقی از مرکز کاپ نمونه // شعاع حرکت مکانیزم شعله: حداقل 152.4 میلی‌متر // فاصله اعمال شعله: به ازای هر 1 درجه سانتی‌گراد افزایش دمای نمونه // زمان هر بار عبور شعله: حدود 1 ثانیه // دمای محیط آزمون: 25 ± 5 درجه سانتی‌گراد // مایع حمام تا دمای 79 درجه سانتی‌گراد: آب // مایع حمام برای دماهای بالاتر از 79 درجه سانتی‌گراد: محلول آب و گلیکول با نسبت 1:1
سطح نمونه داخل کاپ: حدود 3.3 میلی‌متر پایین‌تر از لبه بالایی کاپ // موقعیت دماسنج: عمودی، با انتهای حباب دماسنج در فاصله 6.3 میلی‌متر از کف داخلی کاپ // تشخیص نقطه اشتعال: پایین‌ترین دمایی که در اثر عبور شعله، یک اشتعال لحظه‌ای مشخص در بخارات بالای نمونه مشاهده شود // نوع نصب دستگاه: رومیزی آزمایشگاهی // شرایط نصب: سطح صاف و بدون لرزش و محیط محافظت‌شده در برابر جریان هوا
