6 تجهیزات

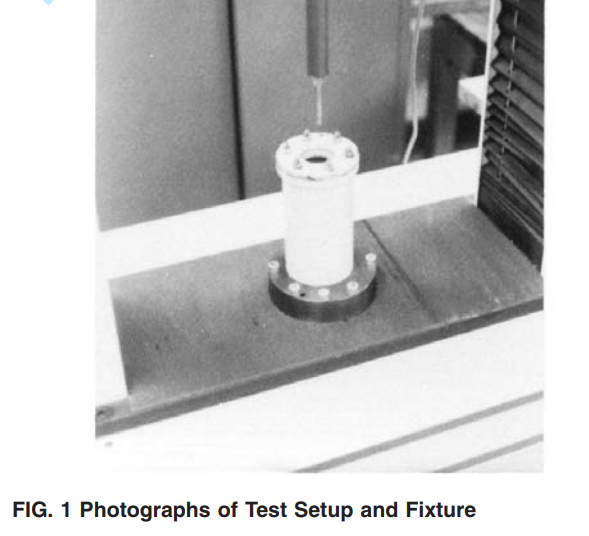

6.1 دستگاه آزمون کشش/فشار از نوع نرخ ثابت افزایش طول (CRE)، مجهز به ثبتکننده خودنگار و منطبق با الزامات مشخصات D 76. شکل 1 را ببینید.
6.2 اتصالدهنده گیره حلقهای، متشکل از صفحات متحدالمرکز با قطر داخلی باز 45 ± 0.025 mm (1.772 ± 0.001 in.) که قابلیت گیرهکردن نمونه آزمون بدون لغزش را داشته باشد. آرایش پیشنهادی گیره در شکلهای 1 و 2 نشان داده شده است. قطر خارجی باید حداقل 100
(3.937 ) باشد. پیشنهاد میشود قطر شش سوراخ مورد استفاده برای محکمکردن مجموعه گیره حلقهای 8 mm (0.135 in.) باشد و سوراخها با فاصلههای مساوی روی شعاع 37 mm (2.95 in.) قرار گیرند. سطوح این صفحات میتوانند شامل شیارهای دارای O-ring یا کاغذ سنباده زبر چسباندهشده روی سطوح مقابل باشند.
6.3 میله فولادی توپر، با قطر 8 ± 0.1 mm (0.315 ± 0.004 in.) و دارای انتهای تخت با لبه پخخورده 45° = 0.8 mm (0.315 in.) که با سطح نمونه آزمون تماس داشته باشد. شکلهای 1 و 3 را ببینید.
7 نمونهبرداری
7.1 نمونه محموله—محصول را به محمولهها تقسیم کرده و نمونه محموله را طبق دستورالعمل Practice D 4354 برداشت کنید.
7.2 نمونه آزمایشگاهی—برای نمونه آزمایشگاهی، از هر رول نمونه، نواری با عرض کامل و طول کافی در امتداد لبه پارچه (selvage) بردارید، بهگونهای که الزامات 7.3 و 8.1 برآورده شوند. نمونهای بردارید که مواد لایههای پیچیدهشده بیرونی و داخلی اطراف مغزی را شامل نشود
مگر اینکه نمونه در محل تولید برداشته شود؛ در این صورت میتوان از مواد لایههای پیچیدهشده داخلی و خارجی استفاده کرد.
7.3 نمونههای آزمون—تعداد نمونههای آزمون تعیینشده در بخش 8 را از نمونه آزمایشگاهی انتخاب کنید. حداقل قطر نمونه آزمون 100 mm (4 in.) است تا گیرهکردن آن تسهیل شود. نمونههای آزمون را روی واحد نمونه آزمایشگاهی، در امتداد یک خط مورب، با فاصله از یکدیگر قرار دهید. هیچ نمونه آزمونی را در فاصلهای کمتر از 1⁄10 عرض نمونه ژئوتکستایل، از لبه یا کناره ژئوتکستایل، برندارید.
10 روش اجرا
10.1 دامنه بار دستگاه آزمون کشش/فشار را بهگونهای انتخاب کنید که پارگی بین 10 و 90 % بار تماممقیاس رخ دهد.
10.2 نمونه آزمون را بین صفحات نگهدارنده، بهصورت مرکزی، قرار داده و محکم کنید؛ اطمینان حاصل کنید که نمونه آزمون تا لبههای خارجی صفحات گیره امتداد داشته یا از آنها فراتر رفته باشد.
10.3 آزمون را با سرعت دستگاه 300 ± 10 mm (12 in. ± 1⁄2 in.)/min انجام دهید تا میله سوراخکننده، نمونه آزمون را بهطور کامل پاره کند.
یادداشت 1—سرعت آزمون مشخصشده، نشاندهنده عملکرد نمونه آزمون در کاربرد نهایی آن نیست.
10.4 مقاومت در برابر سوراخشدن را از بیشترین نیروی ثبتشده در دستگاه ثبتکننده طی آزمون، قرائت کنید. در آزمون مواد ژئوممبران کامپوزیتی، ممکن است دو قله ایجاد شود. در این صورت، مقدار اولیه باید گزارش شود، حتی اگر قله دوم از قله اول بیشتر باشد.
