10.7 آزمون کشش
10.7.1 سیستمهای لولهای که استحکام کششی آنها اعلام شده است، باید به شرح زیر آزمون شوند:

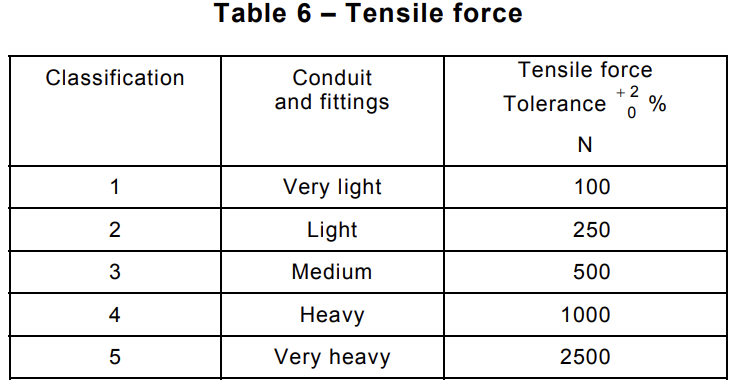

یک نمونه از لوله و دو اتصال لوله یا اتصال انتهایی لوله، مطابق دستورالعملهای سازنده، بهگونهای مونتاژ میشوند که طول کلی تقریباً 300 mm باشد. مجموعه تحت نیروی کششی یکنواختاً افزایندهای قرار میگیرد که در مدت (30 ± 3) s و در دمای (23 ± 2) °C، به مقدار مشخصشده در جدول 6 میرسد. سپس این نیروی کششی به مدت 2 min ± 10 s اعمال میشود.
10.7.2 هرگاه ازدیاد طول رخ دهد، سازنده باید دستورالعملهایی برای کمک به نصب ایمن سیستم لولهای ارائه کند.
10.7.3 در مورد سیستمهای لولهای که استحکام کششی آنها اعلام نشده است، استحکام کششی اتصال باید الزامات آزمونهای مربوطه در بخش 2 مناسب را برآورده کند. 10.7.4 پس از آزمون، اتصالات لوله یا اتصالات انتهایی لوله باید بهطور صحیح به لوله متصل باقی بمانند و هیچگونه آسیب قابل مشاهده با دید معمولی یا اصلاحشده، بدون بزرگنمایی، وجود نداشته باشد.

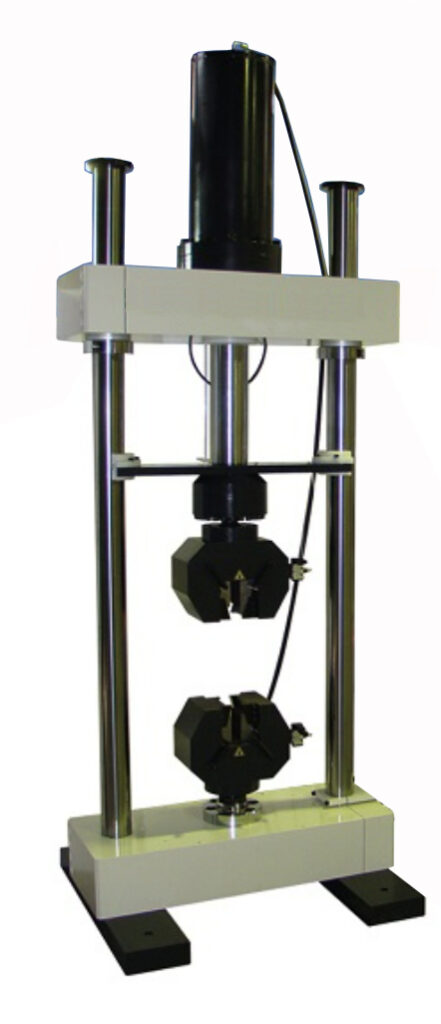

دستگاه آزمون کشش پنوماتیکی مطابق BS EN 61386 – 1
- اعمال نیرو بهصورت پنوماتیکی انجام میشود
- شیر تناسبی برای کنترل نیرو
- کنترل نرخ سرعت اعمال نیرو
- حداکثر نیرو 300 Kg (3000N) است
- اتصال به رایانه از طریق درگاه USB انجام میشود
- نرمافزار همراه دستگاه ارائه میشود
- اندازهگیری جابهجایی با استفاده از ترانسدیوسر خطی
- حداکثر جابهجایی قابل اندازهگیری 150mm است (محدودههای دیگر بنا بر درخواست مشتری)
- ثبت نیرو و جابهجایی در نرمافزار
- چاپ گزارش در MS-EXCEL
- طول مجموعه نمونه مطابق استاندارد 300mm است
- اعمال نیرو مطابق استاندارد، طی مدت (30 ± 3)s انجام میشود
- شامل فک دایرهای برای قطرهای حداکثر 160mm
