1. هدف و دامنه کاربرد
استاندارد BS 5852:1990 روشهای آزمایشگاهی ارزیابی قابلیت اشتعال ترکیبهای مواد روکش مبلمان و نیز قطعات کامل مبلمان نشیمن را هنگام قرارگیری در معرض منابع اشتعال دودکننده و شعلهدار شرح میدهد. برنامه آزمون برای نمایش دامنهای مرحلهای از شدتهای اشتعال تصادفی طراحی شده است، نه بهعنوان یک مقیاس پیوسته عملکرد در برابر آتش.
این استاندارد بین دو حالت شکست کاملاً متفاوت تمایز قائل میشود: دودکردن پیشرونده و اشتعال شعلهدار. همچنین بین آزمون سادهشده ترکیب روکش مبلمان و آزمون قطعه کامل تمایز ایجاد میکند؛ زیرا هندسه و جزئیات ساخت یک صندلی یا مبل نهایی میتواند بر رفتار آن در برابر آتش اثر قابلتوجهی داشته باشد.
| محدودیت مهم: این استاندارد قابلیت اشتعال را در شرایط آزمایشگاهی مشخص ارزیابی میکند. این استاندارد بهتنهایی ارزیابی کاملی از گسترش آتش، آزادسازی گرما، تولید دود، انتشار گازهای سمی، اثرات پیرشدگی، شستوشو یا آلودگی ارائه نمیدهد. |
1.1 مسیرهای اصلی آزمون
| مسیر | موضوع آزمون | هدف |
| بخش 4 | ترکیب روکش مبلمان روی دستگاه استاندارد 90° | ارزیابی ترکیب مشخص روکش / لایه میانی / پرکننده |
| بخش 5 | قطعه کامل مبلمان نشیمن | ارزیابی طراحی نهایی، شامل کوسنها، درزها، شکافها، قسمتهای بیرونزده و نقاط آسیبپذیر |
این سند همچنین به BS EN 1021-1 و BS EN 1021-2 برای آزمونهای معادل سیگار و شعله کبریت اشاره میکند و یادآور میشود که BS 7176 الزامات مقاومت در برابر اشتعال را برای مبلمان روکشدار در نواحی مختلف خطر اعمال میکند.

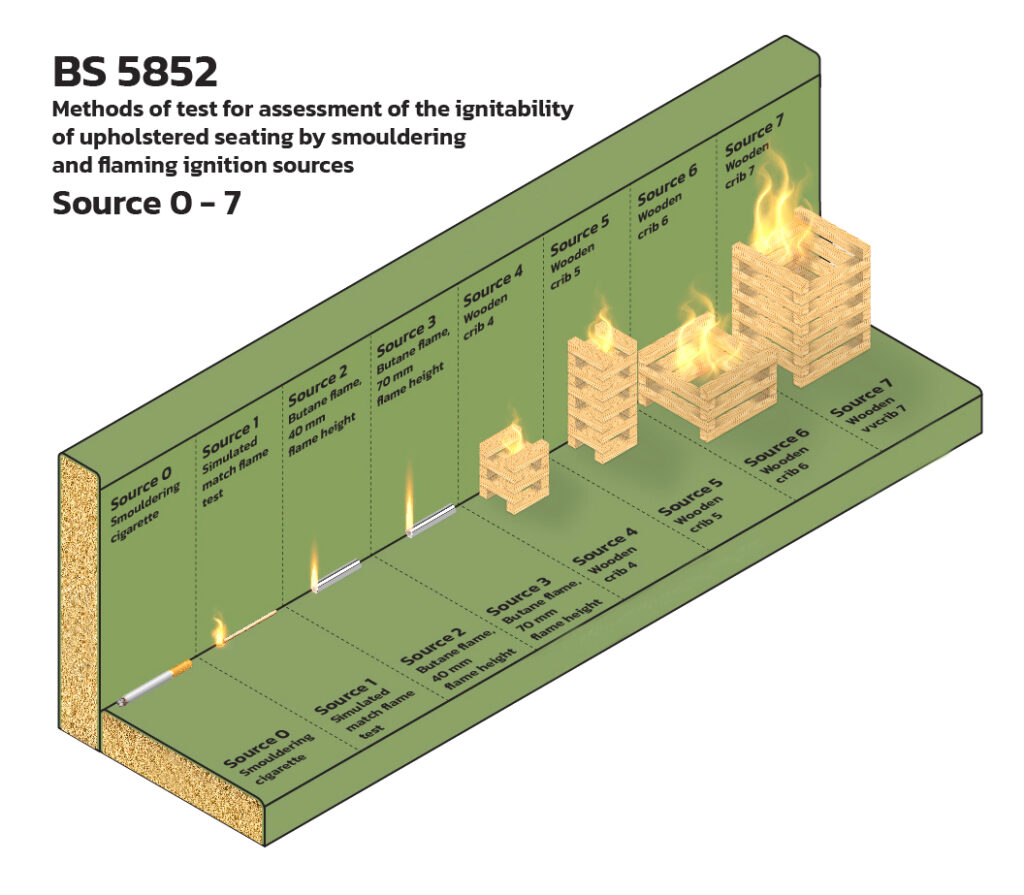

2. منابع اشتعال: منبع 0 تا منبع 7
منابع اشتعال بر اساس افزایش شدت مرتب شدهاند. منبع 0 یک سیگار دودکننده است. منابع 1، 2 و 3 از شعلههای کنترلشده بوتان استفاده میکنند. منابع 4، 5، 6 و 7 از کپههای چوبی شعلهدار با جرم و خروجی حرارتی فزاینده استفاده میکنند.
2.1 منبع 0 – سیگار دودکننده
این منبع یک سیگار بدون فیلتر است. در ویرایش ارائهشده سال 1990، الزامات اسمی آن عبارتاند از: طول 70 ±4 mm، قطر 8 ±0.5 mm و جرم 1 ±0.1 g. نرخ دودکردن در فاصله 50 mm بررسی میشود و باید برابر با 12 ±3 min باشد. برای این بررسی، یک سیگار از هر دسته 10تایی استفاده میشود.
- سیگار را در فاصلههای 5 mm و 55 mm از انتهای روشنشونده علامتگذاری کنید.
- آن را روشن کنید و هوا را از داخل سیگار بکشید تا نوک آن بهخوبی سرخ شود؛ در طول روشنکردن، 5–8 mm از سیگار مصرف میشود.
- برای بررسی نرخ دودکردن، سیگار را بهصورت افقی روی یک خار سیمی قرار دهید؛ این خار نباید بیش از 13 mm در انتهای خاموش سیگار وارد شود.
2.2 منابع 1–3 – شعلههای بوتان
| منبع | دبی گاز در 25 °C | مدت سوختن گاز | ارتفاع تقریبی شعله آزاد |
| 1 | 45 ±2 mL/min | 20 ±1 s | 35 mm |
| 2 | 160 ±5 mL/min | 40 ±1 s | 145 mm |
| 3 | 350 ±10 mL/min | 70 ±1 s | 240 mm |
لوله مشعل از جنس فولاد زنگنزن، با طول 200 ±5 mm، قطر خارجی 8.0 ±0.1 mm و قطر داخلی 6.5 ±0.1 mm است. گاز از طریق فلومتر کالیبره، شیر کنترل دقیق، شیر اختیاری روشن/خاموش و رگولاتور اسمی 28 mbar تأمین میشود. لوله انعطافپذیر بین فلومتر و مشعل دارای طول 2.5–3.0 m و قطر داخلی 7.0 ±1.0 mm است.
استاندارد بر تنظیم دقیق دبی گاز تأکید دارد. استفاده از فلومتر حباب صابون و لوله شیشهای کالیبره، برای مثال بورت، بهعنوان یکی از روشهای بررسی دبی مطلق گاز در لوله مشعل شرح داده شده است.

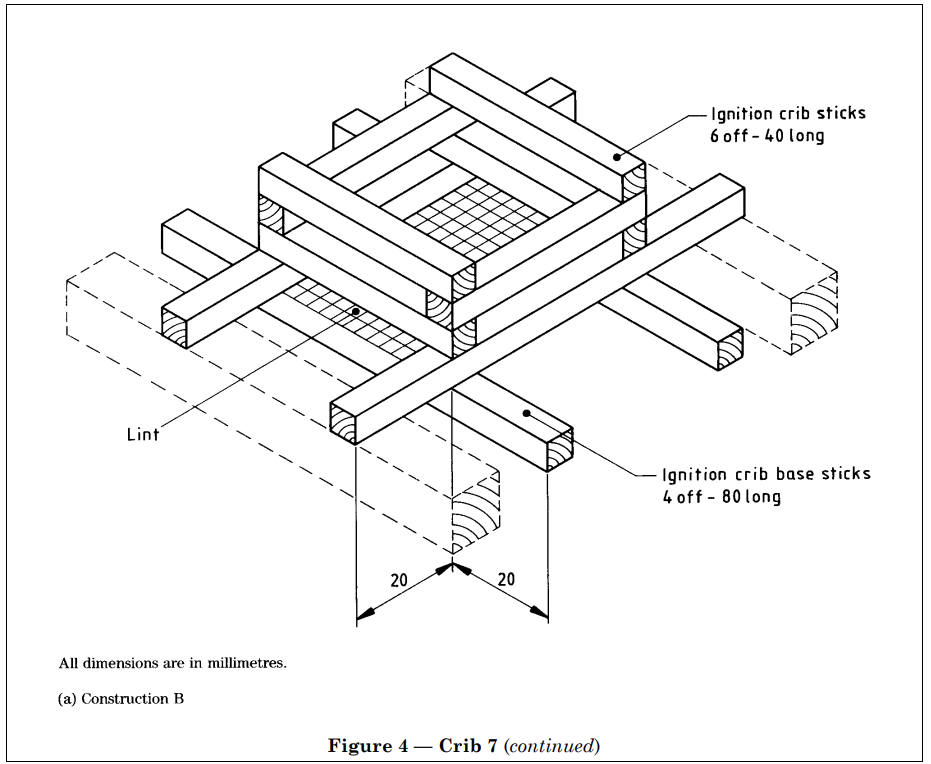

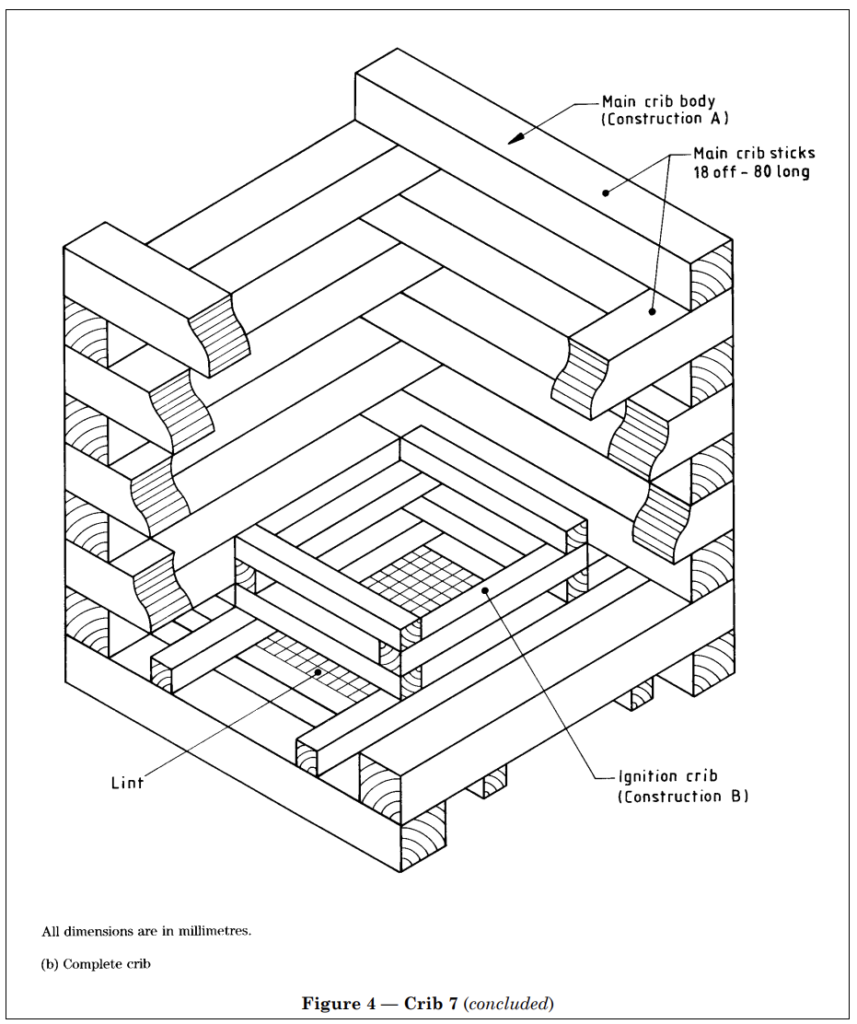

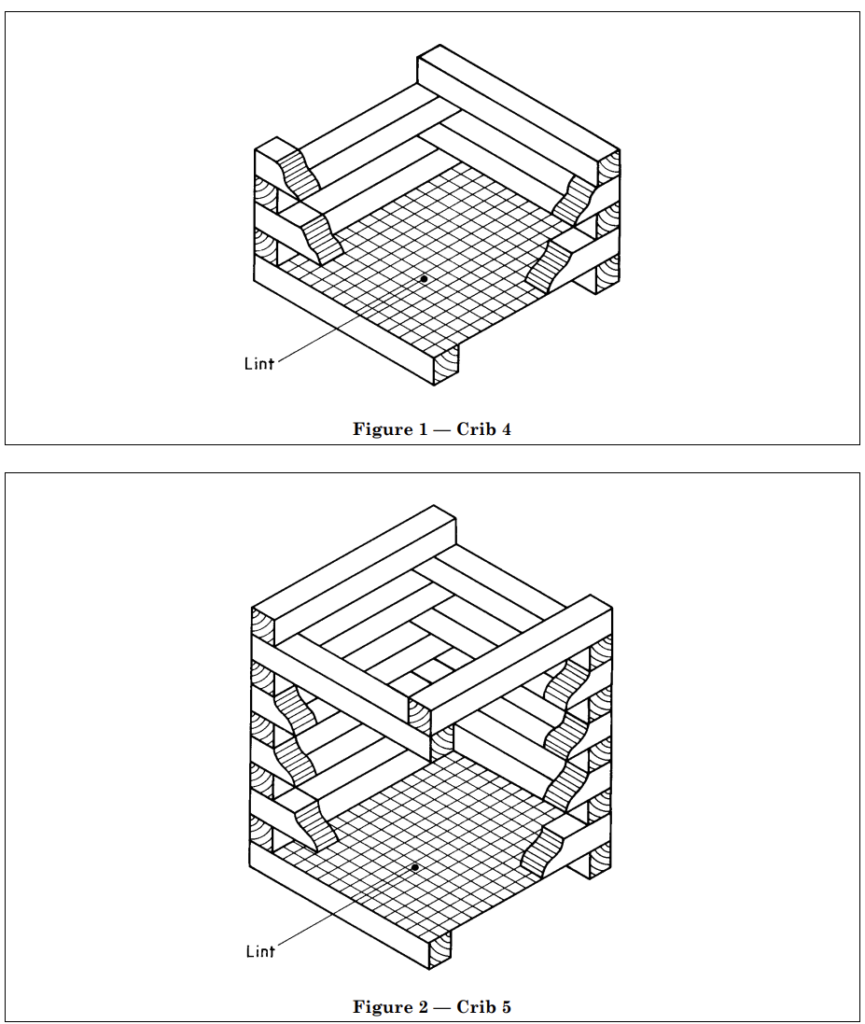

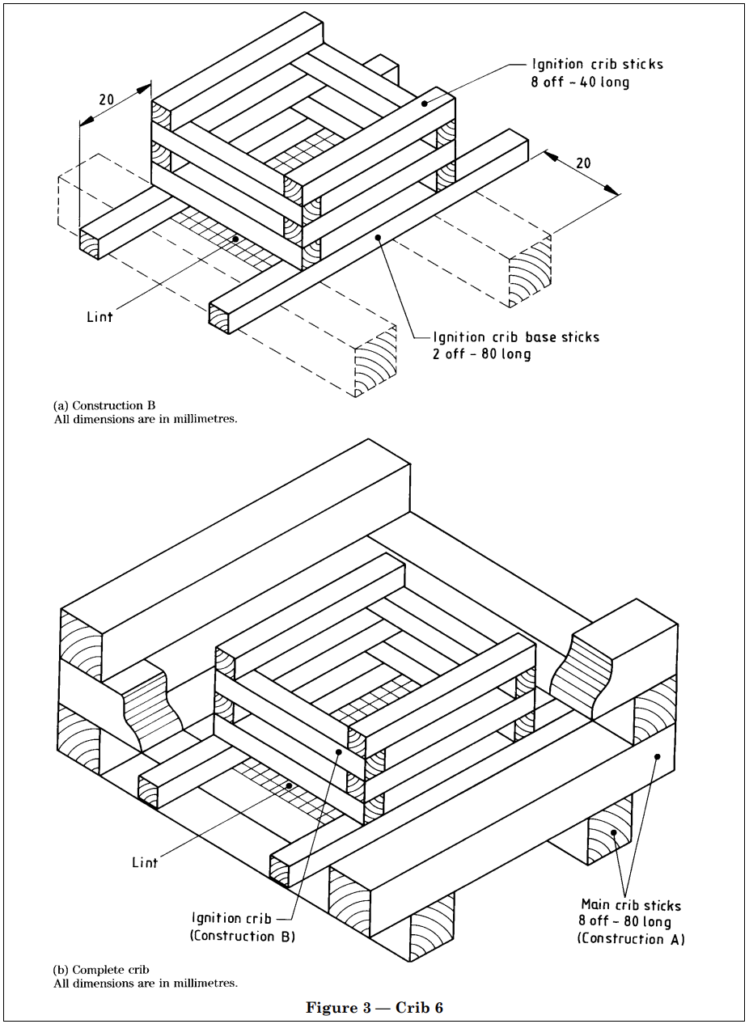

3. منابع اشتعال کپه چوبی 4–7
منابع 4–7 مجموعههایی از کپههای چوبی هستند که برای ایجاد تماسهای اشتعال شعلهدار با اندازه فزاینده و اعمال بار مکانیکی اضافی بر روکش مبلمان طراحی شدهاند. هدف آنها بازتولید دقیق سوختن روزنامه نیست.
3.1 مواد
- چوب نرم خشک Pinus silvestris (کاج اسکاتلندی) که پیش از استفاده حداقل یک هفته در شرایط گرم و خشک نگهداری شده باشد.
- پرز جراحی جاذب با گرید BPC، با جرم تقریبی 200 g/m²، برشخورده به مربعهای اسمی 40 × 40 mm با جرم تقریبی 0.3 g برای هر مربع.
- چسب پلیوینیلاستات (PVA) یا چسب مناسب دیگری برای چوب.
3.2 پارامترهای کپه
| منبع | مقطع اصلی چوب | جزئیات چوب / مجموعه | جرم کل چوبها | لایهها / شکل |
| 4 | مربع 6.5 ±0.5 mm؛ طول 40 ±2 mm | 10 چوب | 8.5 ±0.5 g | 5 لایه، 2 چوب در هر لایه |
| 5 | مربع 6.5 ±0.5 mm؛ طول 40 ±2 mm | 20 چوب | 17 ±1 g | 10 لایه، 2 چوب در هر لایه |
| 6 | اصلی: مربع 12.5 ±0.5 mm؛ طول 80 ±2 mm | 8 چوب اصلی + چوبهای کپه اشتعال | 60 ±2 g | کپه اصلی بههمراه کپه اشتعال داخلی |
| 7 | اصلی: مربع 12.5 ±0.5 mm؛ طول 80 ±2 mm | 18 چوب اصلی + چوبهای کپه اشتعال | 126 ±4 g | کپه اصلی بزرگتر بههمراه کپه اشتعال داخلی |
در مونتاژ، لایههای مجاور نسبت به یکدیگر با زاویه قائمه قرار میگیرند. پرز بهگونهای قرار داده میشود که هنگام ایستادن کپه روی پایه، سمت پرزدار آن رو به بالا باشد. استاندارد برای کپههای 4 و 5 و کپههای داخلی منابع 6 و 7، قالبهای چوب سخت با ابعاد تقریبی 27 × 27 × 100 mm و برای کپههای 6 و 7 قالبهایی با ابعاد تقریبی 55 × 55 × 150 mm پیشنهاد میکند.
بلافاصله پیش از آزمون کپه، مقدار 1.4 ±0.1 mL پروپان-2-ال بهآرامی به مرکز پرز افزوده میشود. الکل باید ظرف دو دقیقه مشتعل شود و زمانسنجی از لحظه اشتعال آغاز میشود.
4. آمادهسازی و محیط آزمون
4.1 آمادهسازی
نمونههای آزمون مواد بلافاصله پیش از آزمون، بهمدت 72 h در شرایط محیطی داخلی و سپس حداقل 16 h در دمای 20 ±5 °C و رطوبت نسبی 50 ±20% قرار داده میشوند. سیگارها و کپههای چوبی نیز مطابق الزامات مشخصشده برای روشهای آزمون مربوطه آمادهسازی میشوند.
4.2 اتمسفر آزمون
| پارامتر | الزام / راهنمایی |
| دما | 23 ±7 °C |
| رطوبت نسبی | 45 ±25% RH |
| سرعت موضعی هوا در محفظه | 0.02–0.2 m/s در محل نمونه آزمون |
| تهویه | تأمین اکسیژن کافی بدون ایجاد اختلال در رفتار سوختن |
| کنترل دود | استخراج دود و گازهای سمی الزامی است |
| آزمون باید در هود مناسب یا اتاقی با طراحی ویژه انجام شود تا اپراتورها در معرض دود قرار نگیرند. تجهیزات مناسب اطفای حریق باید بهراحتی در دسترس باشد. |
5. بخش 4 – آزمون ترکیب روکش مبلمان
بخش 4 رفتار ترکیبی روکش، لایه میانی در صورت استفاده و پرکننده را ارزیابی میکند. استاندارد عمداً اتصال افقی/عمودی را شبیهسازی میکند؛ زیرا این هندسه برای اشتعال تصادفی مبلمان نشیمن، هندسهای بحرانی است.

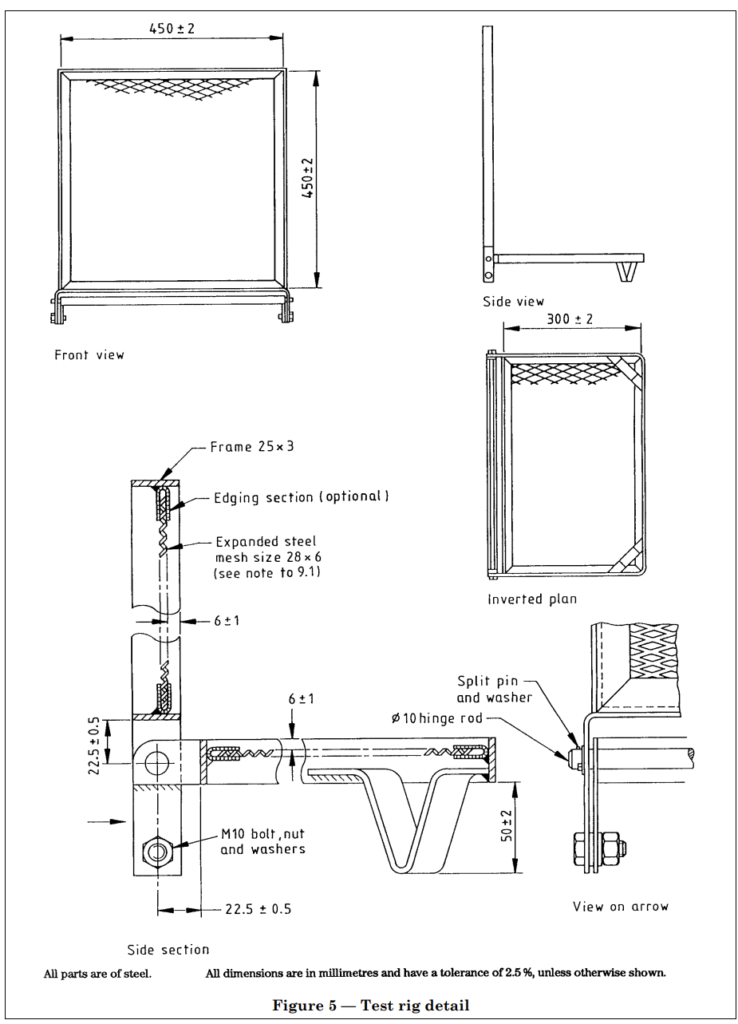

5.1 دستگاه آزمون
- دو قاب فلزی مستطیلی که به یکدیگر لولا شده و قابلیت قفلشدن در زاویه قائمه را دارند.
- ابعاد داخلی قاب عمودی: عرض 450 ±2 mm × ارتفاع 450 ±2 mm.
- ابعاد داخلی قاب پایه افقی: عرض 450 ±2 mm × عمق 300 ±2 mm.
- فولاد منبسطشده از روکش مبلمان پشتیبانی میکند. توری با ابعاد تقریبی 28 × 6 mm در قطرها مناسب شناخته شده است؛ هرچند اندازه توری ذاتاً بحرانی نیست، مگر اینکه مشخصات دیگری آن را الزام کند.
- استفاده از کرنومتر با دقت 1 s و قابلیت اندازهگیری حداقل 1 h الزامی است.

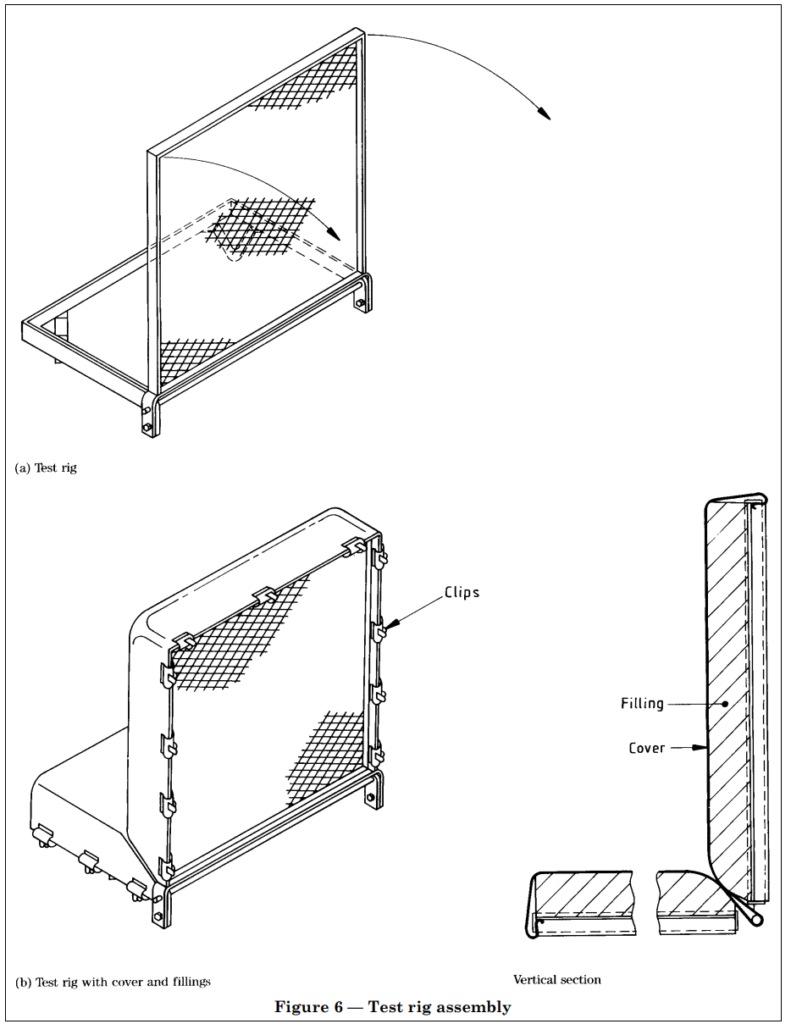

5.2 ساخت نمونه آزمون
نمونه آزمون یک ترکیب واحد روکش مبلمان را نشان میدهد و از یک جزء عمودی و یک جزء افقی تشکیل شده است. پرکننده نمایانگر 75 mm بالایی ساختار موردنظر روکش مبلمان است. اگر در یک قطعه نهایی، ترکیبهای متفاوت روکش/پرکننده در نشیمن، پشتی یا دستهها بهکار رفته باشد، هر ترکیب بهصورت جداگانه آزمون میشود.
| جزء | ابعاد | توضیحات |
| پرکننده عمودی | 450 ±5 × 450 ±5 × 75 ±2 mm | لایههای بالایی نماینده روکش مبلمان |
| پرکننده افقی | 450 ±5 × 300 ±5 × 75 ±2 mm | لایههای بالایی نماینده روکش مبلمان |

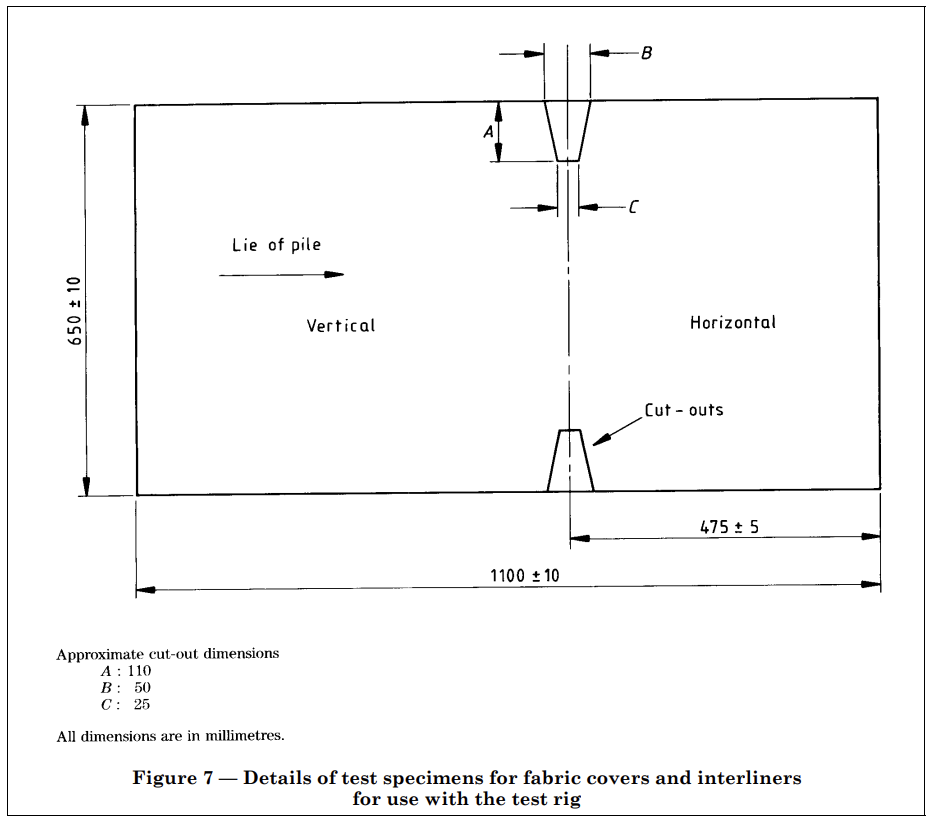

| روکش / لایه میانی | برشخورده طبق الگوی شکل 7 | جهتگیری و جهت خواب پرز کنترل میشود |
6. روشهای اجرای آزمون بخش 4

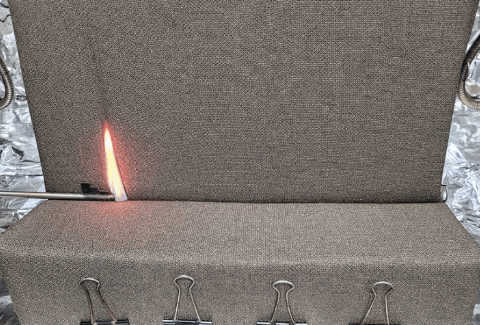

6.1 منابع بوتان 2 و 3
1. بوتان را در مشعل روشن کرده و دبی مشخصشده را تنظیم کنید.
2. اجازه دهید شعله حداقل 2 min پایدار شود.
3. مشعل را بهصورت محوری در امتداد اتصال بین بخشهای عمودی و افقی نمونه آزمون قرار دهید؛ فاصله آن از لبه یا آسیب قبلی باید حداقل 50 mm باشد.
4. منبع را برای زمان مشخصشده اعمال کرده و سپس مشعل را بردارید.
5. روکش و بخش داخلی را از نظر شعلهوری و دودکردن پیشرونده مشاهده کنید.
6. اگر اشتعالی مشاهده نشد، آزمون را در موقعیتی تازه تکرار کنید؛ اگر بررسی نهایی دودکردن پیشرونده را نشان داد، نتیجه بهعنوان اشتعال ثبت میشود.

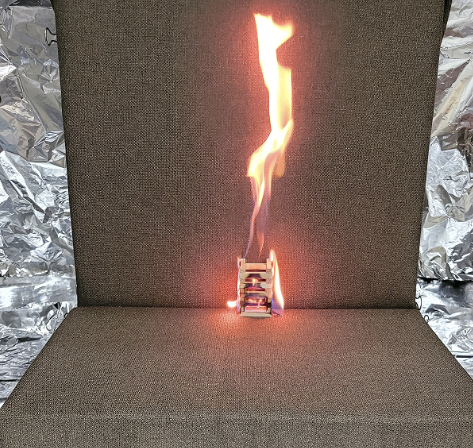

6.2 منابع کپه چوبی 4–7
1. برای هر آزمون از یک نمونه آزمون جدید استفاده کنید.
2. پس از آمادهسازی کپه، مقدار 1.4 ±0.1 mL پروپان-2-ال به مرکز پرز اضافه کنید.
3. کپه را روی بخش افقی، در تماس با بخش عمودی و در مرکز بین دو طرف دستگاه قرار دهید.
4. ظرف 2 min، الکل را از قسمت جلو و بالای پرز روشن کرده و همزمان زمانسنجی را آغاز کنید.
5. وقوع اشتعال در روکش و/یا بخش داخلی را مشاهده کنید.
6. اگر شعلهوری یا دودکردن پیشرونده مشاهده نشد، آزمون را مطابق الزامات تکرار کنید. بررسی نهایی داخلی پرکننده را انجام دهید.
| اگر کپه فروبریزد و ذرات گداخته را بیش از 100 mm از لبه کپه پراکنده کند، آزمون با یک کپه جدید و یک نمونه آزمون جدید تکرار میشود. |
7. بخش 5 – قطعه کامل مبلمان
بخش 5 یک قطعه واقعی مبلمان نشیمن را ارزیابی میکند؛ زیرا جزئیات طراحی میتوانند عملکرد اشتعال را به روشهایی تغییر دهند که با یک آزمون ساده ترکیبی قابل نمایش نیستند. نمونه آزمون در وضعیت آماده استفاده یا، در صورت تفاوت، در وضعیت آماده فروش آزمون میشود و روکشهای جداشدنی، کوسنها و اتصالات موردنظر را نیز شامل میشود.

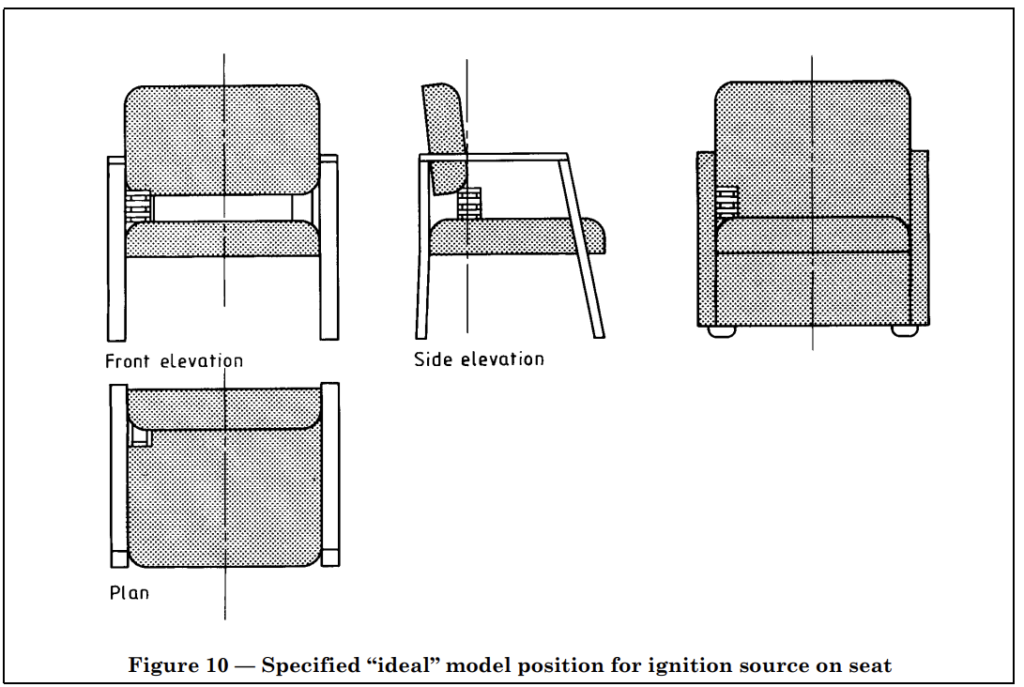

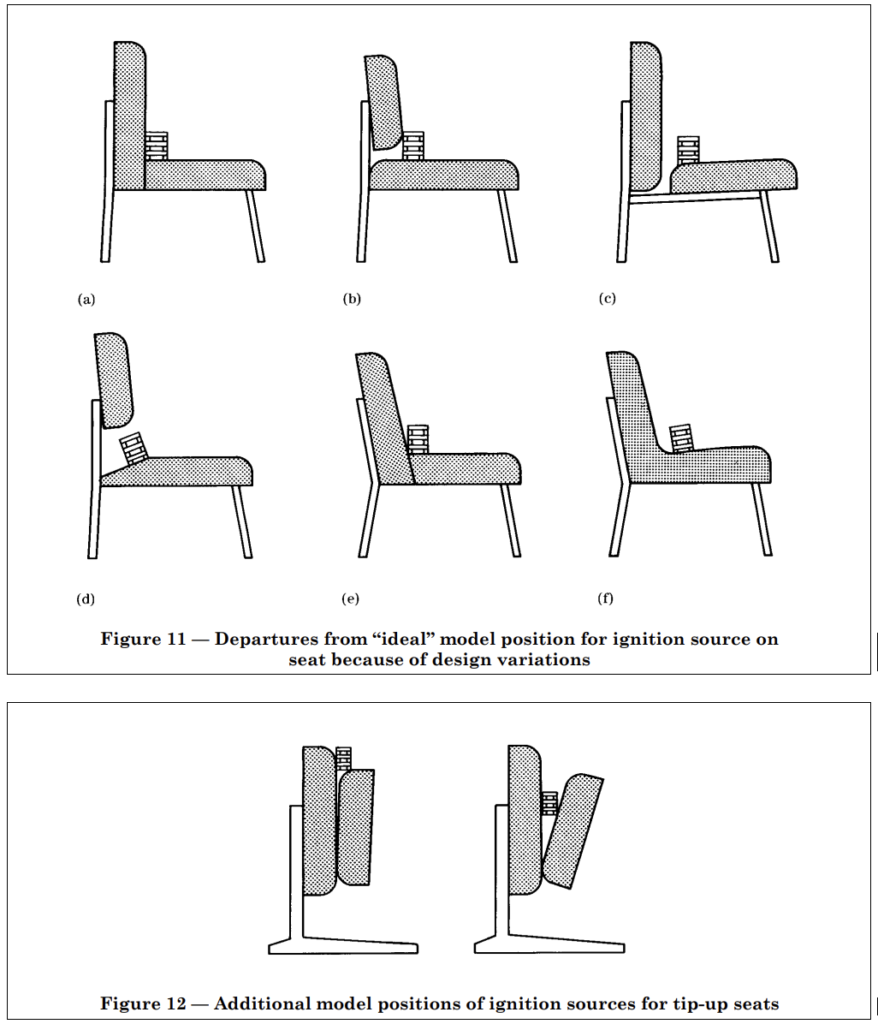

7.1 انتخاب نواحی آزمون
آزمونگر آسیبپذیرترین نقاطی را انتخاب میکند که منبع اشتعال میتواند بهطور منطقی در آنها قرار گیرد. در صورت وجود تردید، تمام موقعیتهای بالقوه آسیبپذیر آزمون میشوند. دستههای اصلی عبارتاند از:
- در ناحیه نشیمن، شامل شیارها، فرورفتگیها، محل اتصال نشیمن/پشتی و محل اتصال نشیمن/دسته.

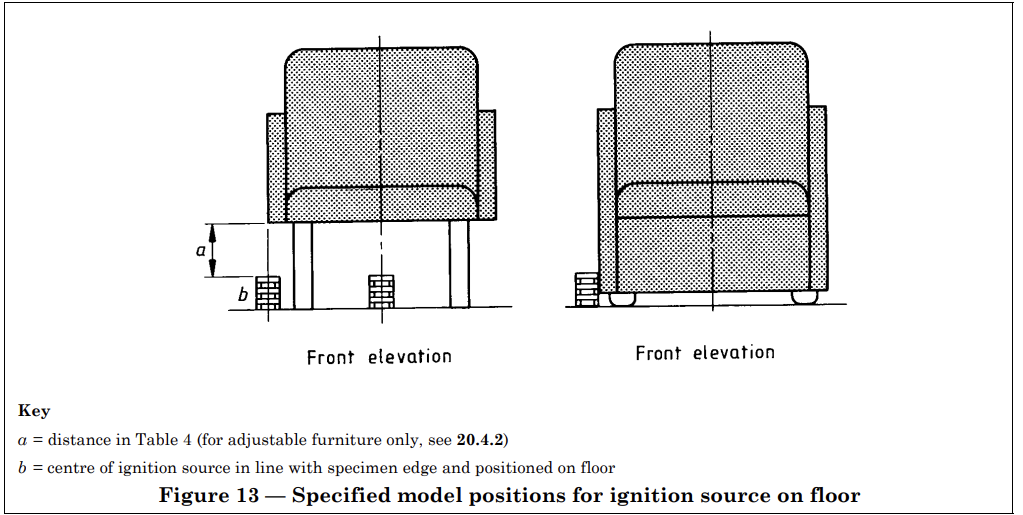

- در سطح کف خارج از ناحیه نشیمن، مجاور یک سطح عمودی یا زیر قسمت بیرونزده.
- در سطح کف زیر نمونه آزمون، در صورت وجود فاصله کافی.
در آزمون قطعه کامل، ناحیه آزمون باید حداقل 0.5 m از نزدیکترین دیوار محفظه فاصله داشته باشد. محفظه و سامانه اطفا باید توانایی مقابله با احتمال وقوع آتشسوزی کاملاً توسعهیافته مبلمان را داشته باشند.
8. اعمال منبع در قطعه کامل

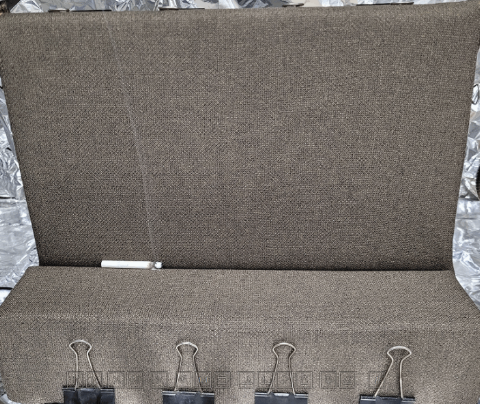

8.1 سیگار دودکننده
سیگار روشنشده بدون فشاردادن، در ناحیه تعیینشده قرار داده میشود. نمونه آزمون از نظر شعلهوری یا دودکردن پیشرونده مشاهده میشود. اگر اشتعالی مشاهده نشود یا سیگار در تمام طول خود دود نکند، آزمون در موقعیتی تازه و حداقل 50 mm دورتر از آسیب آزمون قبلی تکرار میشود.
8.2 منابع شعله بوتان 1–3
مشعل روی دبی گاز مشخصشده تنظیم شده و حداقل 2 min برای پایدارشدن به آن زمان داده میشود؛ سپس بهصورت افقی در ناحیه آزمون تعیینشده قرار میگیرد. پس از زمان تماس مشخصشده، مشعل برداشته شده و نمونه آزمون از نظر اشتعال مشاهده میشود.
8.3 منابع کپه چوبی 4–7
یک کپه آمادهسازیشده با 1.4 ±0.1 mL پروپان-2-ال آغشته، در ناحیه آزمون تعیینشده قرار داده، ظرف دو دقیقه مشتعل و مشاهده میشود. شعلهها یا پستابی که برای کپههای 4 و 5 ظرف 10 min و برای کپههای 6 و 7 ظرف 13 min متوقف شوند، همراه با معیارهای مشخص اشتعال ارزیابی میشوند. مشاهده دودکردن پیشرونده ممکن است تا 60 min ادامه یابد.
9. معیارهای اشتعال و شکست
استاندارد BS 5852 دودکردن پیشرونده و اشتعال شعلهدار را بهعنوان دو حالت جداگانه در نظر میگیرد. بنابراین ممکن است یک نمونه آزمون حتی در صورت نداشتن شعله خارجی آشکار و ادامهدار، مردود شود.
9.1 دودکردن پیشرونده
- دودکردن فزایندهای که آزمون را ناایمن کرده و به اطفای اجباری نیاز داشته باشد.
- دودکردنی که عملاً نمونه آزمون را مصرف کند یا در مدت آزمون به انتهای آن برسد.
- برای منابع کپهای، وجود دود، گرما یا درخشش قابل تشخیص از بیرون، 60 min پس از اشتعال کپه.
- در بررسی نهایی، زغالشدگی داخل پرکننده در فاصله بیش از 100 mm در هر جهت، بهجز جهت رو به بالا، از نزدیکترین بخش موقعیت اولیه منبع.
9.2 اشتعال شعلهدار
- احتراق شعلهدار فزاینده که به اطفای اجباری نیاز داشته باشد.
- نمونه آزمون تا حد زیادی بسوزد یا جبهه شعله به انتهای مشخصشده برسد / از کل ضخامت عبور کند.
- منابع 2 و 3: شعلهوری بیش از 120 s پس از برداشتن مشعل ادامه یابد.
- منابع 4 و 5: شعلهوری بیش از 10 min پس از اشتعال کپه ادامه یابد.
- منابع 6 و 7: شعلهوری بیش از 13 min پس از اشتعال کپه ادامه یابد.
| بررسی نهایی اهمیت دارد: پرکننده باز و بررسی میشود؛ زیرا دودکردن پیشرونده ممکن است درون روکش مبلمان پنهان باقی بماند. |
10. نتایج و گزارش آزمون
در ویرایش سال 1990، نتایج با استفاده از «NI» برای عدم اشتعال و «I» برای اشتعال، همراه با بخش و شماره منبع مربوطه مشخص میشوند. برای مثال، ترکیبی که منابع 2 تا 6 را با موفقیت پشت سر گذاشته اما در منبع 7 مردود شده است، بهصورت Section 4 NI/2-6, I/7 گزارش میشود.
10.1 اطلاعاتی که معمولاً ثبت میشوند
- شناسایی و ساختار نمونه آزمون، شامل هرگونه عملیات کندسوزکننده.
- شرایط آمادهسازی و آزمون.
- منبع یا منابع اشتعال اعمالشده و موقعیت یا موقعیتهای آزمون.
- نتیجه اشتعال / عدم اشتعال برای هر منبع.
- جزئیات اشتعال و رفتارهای قابلتوجه سوختن، شامل ذوبشدن، چکیدن، زغالشدن و ایجاد شعله از حالت دودکننده.
- زمان رویدادهای اصلی، مانند اشتعال، شکافتن روکش و اطفا.
11. ملاحظات ایمنی
استاندارد هشدار میدهد که این آزمونها با خطر قابلتوجهی همراه هستند. کار باید در هود مناسب یا اتاقی با طراحی ویژه، با اقدامات حفاظتی مناسب و دسترسی سریع به تجهیزات اطفای حریق انجام شود.
| خطر / نیاز | راهنمایی استاندارد |
| نمونههای آزمون دودکننده | برای اطفای آتشهای دودکننده، آب گزینه ترجیحی است. |
| نمونههای آزمون شعلهدار | کپسول آتشنشانی مناسب فراهم کنید. در استاندارد ذکر شده است که کپسولهای CO₂ برای اطفای خود نمونههای آزمون مناسب نیستند. |
| دودکردن باقیمانده | ممکن است لازم باشد نمونههای آزمون در آب غوطهور شوند یا تا زمان کاملاً بیخطرشدن، در محفظهای دربسته و غیرقابلاحتراق قرار گیرند. |
| مبلمان کامل | برای توسعه سریع آتش و وقوع آتش کاملاً توسعهیافته برنامهریزی کنید؛ محفظه و سامانه اطفا باید ظرفیت کافی داشته باشند. |
12. مروری بر تجهیزات عملی
| زیرسیستم | تجهیزات معمول | کاربرد |
| محفظه آزمون | اتاق/محفظه مقاوم در برابر آتش، استخراج، ورودی هوای کنترلشده، پایش دما/RH/سرعت هوا | تمام آزمونها |
| دستگاه آزمون ترکیبی | قابهای لولادار 90°، فولاد منبسطشده، گیرههای پارچه | بخش 4 |
| اشتعال گازی | کپسول بوتان، رگولاتور 28 mbar، شیر دقیق، فلومتر، شیلنگ، مشعل فولاد زنگنزن | منابع 1–3 |
| بررسی دبی گاز | فلومتر حباب صابون / لوله شیشهای کالیبره یا بررسی معادل دبی مطلق | راهاندازی و بررسیهای دورهای |
| منبع سیگار | سیگارهای بدون فیلتر مشخصشده، خار سیمی افقی، زمانسنج | منبع 0 |
| آمادهسازی کپه چوبی | کاج اسکاتلندی، پرز، PVA، قالب/جیگ کپه، ترازوی دقیق، گیجهای ابعادی | منابع 4–7 |
| اشتعال کپه | پروپان-2-ال، سرنگ مدرج با قابلیت اندازهگیری 1.4 ±0.1 mL، منبع اشتعال | منابع 4–7 |
| ایمنی | منبع آب، کپسول مناسب، PPE، سامانه دفع غیرقابلاحتراق | تمام آزمونها |
13. ارتباط با سایر استانداردها
ویرایش ارائهشده سال 1990 بیان میکند که این استاندارد همراه با BS EN 1021-1 و BS EN 1021-2 برای آزمونهای معادل سیگار و شعله کبریت استفاده میشود. همچنین به BS 7176 اشاره میکند که الزامات مقاومت در برابر اشتعال را برای مبلمان روکشدار در نواحی مختلف خطر اعمال میکند.
| استاندارد | نقش | ارتباط با BS 5852 |
| BS EN 1021-1 | آزمون اشتعال سیگار دودکننده | روش منبع سیگار مورد استفاده در کنار BS 5852 را ارائه میدهد |
| BS EN 1021-2 | آزمون اشتعال معادل شعله کبریت | روش منبع شعله کمشدت مورد استفاده در کنار BS 5852 را ارائه میدهد |
| BS 7176 | مشخصات عملکردی مبلمان نشیمن روکشدار غیرخانگی | از نتایج آزمون / سطوح منبع اشتعال برای طبقهبندی مقاومت متناسب با دستههای خطر استفاده میکند |
| برای ادعاهای طراحی یا انطباق، از ویرایشهای رسمی و جاری استانداردهای مرتبط استفاده کنید. این خلاصه تصویری بر اساس سند ارائهشده BS 5852:1990 تهیه شده و صرفاً باید بهعنوان مطالب توضیحی در نظر گرفته شود. |
14. نکات کلیدی
- استاندارد BS 5852 قابلیت اشتعال روکش مبلمان را با استفاده از توالی درجهبندیشدهای از منابع اشتعال دودکننده و شعلهدار ارزیابی میکند.
- آزمونهای ترکیبی و آزمونهای مبلمان کامل اهداف متفاوتی دارند و نباید جایگزین یکدیگر تلقی شوند.
- ساخت دقیق منابع، دبی گاز، زمانسنجی، آمادهسازی و محل قرارگیری منبع برای دستیابی به نتایج تکرارپذیر حیاتی است.
- کپههای چوبی 4–7 شدت شعلهداری فزایندهای ایجاد میکنند و به کنترل دقیق ابعاد چوب، جرم و شرایط آمادهسازی نیاز دارند.
- دودکردن پیشرونده ممکن است درون پرکننده پنهان بماند؛ بنابراین بازکردن و بررسی نهایی ضروری است.
- یک مرکز کامل آزمون، علاوه بر دستگاه و منابع اشتعال، به محفظه مناسب آزمون آتش، سامانه استخراج، پایش محیطی و قابلیت اطفای حریق نیاز دارد.
فهرست جامع اقلام (Master BOM)
| شماره کالا | جزء / ماژول | تعداد | مشخصات اصلی | وضعیت | مرجع |
|---|---|---|---|---|---|
| BS5852-001 | محفظه / اتاق اصلی آزمون آتش | 1 | محفظه مناسب آزمون آتش یا اتاق با طراحی ویژه | الزامی | بند 4.1 |
| BS5852-002 | سامانه استخراج دود و گازهای سمی | 1 | قادر به استخراج دود احتراق و گازهای سمی | الزامی | بندهای 9.4 / 18.3 |
| BS5852-003 | سامانه ورودی هوای کنترلشده | 1 | سرعت هوا در نمونه آزمون: 0.02–0.2 m/s | الزامی | بندهای 9.4 / 18.3 |
| BS5852-004 | کف آزمون مقاوم در برابر آتش | 1 | سطح آزمون تراز و غیرقابلاحتراق | لازم برای اجرای عملی | بخش 5 |
| BS5852-005 | حسگر دما / دماسنج | 1 | مناسب برای پایش 23 ±7°C | لازم برای پایش انطباق | بند 9.4 |
| BS5852-006 | حسگر رطوبت نسبی | 1 | مناسب برای پایش 45 ±25% RH | لازم برای پایش انطباق | بند 9.4 |
| BS5852-007 | بادسنج سرعت پایین | 1 | قابلیت اندازهگیری پوششدهنده 0.02–0.2 m/s | لازم برای پایش انطباق | بند 9.4 |
| BS5852-008 | زمانسنج / کرنومتر آزمون | 1 | تفکیکپذیری 1 s، ظرفیت حداقل 1 h | الزامی | بندهای 9.2 / 18.1 |
| BS5852-009 | سامانه اضطراری اطفای حریق | 1 مجموعه | تأمین آب برای آتشهای دودکننده + کپسول مناسب برای آتشهای شعلهدار | الزامی | بند 4.2 |
| BS5852-010 | ظرف دفع مقاوم به حرارت | 1 | ظرف غیرقابلاحتراق برای نمونههای آزمون با دودکردن باقیمانده | توصیهشده | راهنمایی بند 4.2 |
دستگاه آزمون ترکیب روکش مبلمان
| شماره کالا | جزء / ماژول | تعداد | مشخصات اصلی | وضعیت |
|---|---|---|---|---|
| BS5852-020 | قاب آزمون عمودی | 1 | ابعاد داخلی 450 ±2 mm × 450 ±2 mm | الزامی |
| BS5852-021 | قاب آزمون افقی | 1 | ابعاد داخلی 450 ±2 mm × 300 ±2 mm | الزامی |
| BS5852-022 | سکوی فولاد منبسطشده — عمودی | 1 | فولاد منبسطشده؛ توری تقریبی 28 × 6 mm مناسب است | راهنمای استاندارد |
| BS5852-023 | سکوی فولاد منبسطشده — افقی | 1 | مشابه مورد بالا | راهنمای استاندارد |
| BS5852-024 | مجموعه محور / لولای اصلی | 1 مجموعه | اتصال قابهای عمودی و افقی | الزامی |
| BS5852-025 | سازوکار قفل قاب در زاویه 90° | 2 مجموعه | قفلکردن ایمن دستگاه در زوایای قائمه | الزامی |
| BS5852-026 | پایههای نگهدارنده عقب | 2 | پشتیبانی از قاب عمودی | لازم بر اساس طراحی دستگاه |
| BS5852-027 | گیرههای نگهدارنده پارچه | مجموعه | حفظ کشش یکنواخت پارچه پیرامون قاب | لازم برای آمادهسازی آزمون |
| BS5852-028 | میله لولا / محور جداشدنی | 1 | ترجیحاً جداشدنی برای نظافت | توصیهشده |
| BS5852-029 | پایه / ساختار نگهدارنده دستگاه | 1 | ساختار پایدار و مقاوم به حرارت | توصیهشده |
سامانه اشتعال بوتان — منابع 1، 2 و 3
| شماره کالا | جزء | تعداد | مشخصات | وضعیت |
|---|---|---|---|---|
| BS5852-040 | کپسول گاز بوتان | 1 | منبع تجاری مناسب بوتان | الزامی |
| BS5852-041 | رگولاتور فشار کپسول | 1 | فشار خروجی اسمی 28 mbar | الزامی |
| BS5852-042 | شیر روشن/خاموش گاز | 1 | قطع دستی | در استاندارد اختیاری، اما توصیهشده |
| BS5852-043 | شیر کنترل دقیق | 1 | تنظیم دقیق دبی گاز | الزامی |
| BS5852-044 | فلومتر بوتان | 1 | باید دبیهای موردنیاز منابع را پوشش دهد | الزامی |
| BS5852-045 | لوله انعطافپذیر گاز | 1 | 2.5–3.0 m، قطر داخلی 7.0 ±1.0 mm | الزامی |
| BS5852-046 | لوله مشعل فولاد زنگنزن | 1 | قطر خارجی 8.0 ±0.1 mm | الزامی |
| BS5852-047 | مجرای داخلی مشعل | — | قطر داخلی 6.5 ±0.1 mm | الزامی |
| BS5852-048 | طول لوله مشعل | — | 200 ±5 mm | الزامی |
| BS5852-049 | فیکسچر موقعیتدهی مشعل | 1 | نگهدارنده قابل تنظیم | توصیهشده |
| BS5852-050 | سازوکار عقبکشیدن سریع مشعل | 1 | برداشتن سریع و تکرارپذیر پس از مدت شعله | توصیهشده |
| BS5852-051 | فشارسنج گاز | 1 | برای پایش خروجی رگولاتور | توصیهشده |
| BS5852-052 | محافظ شعله / جرقهزن پیلوت | 1 | روشنکردن ایمن مشعل | توصیهشده |
مشعل مشخصشده، لولهای از جنس فولاد زنگنزن با قطر خارجی 8.0 ±0.1 mm، قطر داخلی 6.5 ±0.1 mm و طول 200 ±5 mm است که از طریق فلومتر، شیر کنترل دقیق و رگولاتور به منبع بوتان متصل میشود.
سامانه باید قادر به ایجاد شرایط اسمی آزمون زیر باشد:
| منبع | دبی بوتان در 25°C | مدت سوختن |
|---|---|---|
| منبع 1 | 45 ±2 ml/min | 20 ±1 s |
| منبع 2 | 160 ±5 ml/min | 40 ±1 s |
| منبع 3 | 350 ±10 ml/min | 70 ±1 s |
کیت بررسی / کالیبراسیون فلومتر
| شماره کالا | جزء | تعداد | مشخصات | وضعیت |
|---|---|---|---|---|
| BS5852-060 | فلومتر حباب صابون | 1 | مناسب برای بررسی دبی مطلق گاز | روش پیشنهادی استاندارد |
| BS5852-061 | لوله شیشهای / بورت کالیبره | 1 | حجم کالیبره مشخص | پیشنهادی |
| BS5852-062 | شیلنگ کوتاه کالیبراسیون | 1 | قطر داخلی تقریبی 7 mm | پیشنهادی |
| BS5852-063 | زمانسنج کالیبراسیون | 1 | قابل استفاده بهصورت مشترک با زمانسنج اصلی | پیشنهادی |
| BS5852-064 | مخزن محلول حبابساز | 1 | سامانه مناسب ایجاد فیلم صابونی | توصیهشده |
این روش توسط استاندارد برای بررسی دبی واقعی گاز در خروجی مشعل پیشنهاد شده است.
منبع 0 — تجهیزات سیگار دودکننده
| شماره کالا | جزء | تعداد | مشخصات | وضعیت |
|---|---|---|---|---|
| BS5852-070 | سیگارهای استاندارد بدون فیلتر | مصرفی | طول 70 ±4 mm | منبع الزامی |
| BS5852-071 | قطر سیگار | — | 8 ±0.5 mm | مشخصه الزامی |
| BS5852-072 | جرم سیگار | — | 1 ±0.1 g | مشخصه الزامی |
| BS5852-073 | نگهدارنده خار سیمی افقی | 1 | ورود خار حداکثر 13 mm در انتهای خاموش | لازم |
| BS5852-074 | گیج علامتگذاری سیگار | 1 | علامتگذاری در 5 mm و 55 mm | توصیهشده |
| BS5852-075 | فیکسچر زمانسنجی دودکردن سیگار | 1 | برای بررسی نرخ دودکردن در فاصله 50 mm | لازم |
| BS5852-076 | دستگاه روشنکردن سیگار | 1 | فندک / منبع شعله مناسب | لازم |
سیگار مشخصشده دارای طول اسمی 70 ±4 mm، قطر 8 ±0.5 mm، جرم 1 ±0.1 g و نرخ دودکردن موردنیاز 12 ±3 min در فاصله 50 mm است.
سامانه کپه چوبی — منابع 4، 5، 6 و 7
| شماره کالا | جزء | تعداد | مشخصات | وضعیت |
|---|---|---|---|---|
| BS5852-080 | چوب کاج اسکاتلندی | مصرفی | Pinus silvestris، چوب خشک آمادهسازیشده | الزامی |
| BS5852-081 | پرز جاذب جراحی | مصرفی | تقریباً 200 g/m² | الزامی |
| BS5852-082 | الگو / کاتر پرز | 1 | مربعهای اسمی 40 × 40 mm | توصیهشده |
| BS5852-083 | چسب چوب PVA | مصرفی | PVA یا جایگزین مناسب | الزامی |
| BS5852-084 | جیگ مونتاژ کپه 4 | 1 | مناسب برای هندسه منبع 4 | توصیهشده |
| BS5852-085 | جیگ مونتاژ کپه 5 | 1 | مناسب برای هندسه منبع 5 | توصیهشده |
| BS5852-086 | جیگ مونتاژ کپه 6 | 1 | مناسب برای هندسه منبع 6 | توصیهشده |
| BS5852-087 | جیگ مونتاژ کپه 7 | 1 | مناسب برای هندسه منبع 7 | توصیهشده |
| BS5852-088 | قالب کوچک چوب سخت | 1 | تقریباً 27 ×27 ×100 mm | پیشنهاد استاندارد |
| BS5852-089 | قالب بزرگ چوب سخت | 1 | تقریباً 55 ×55 ×150 mm | پیشنهاد استاندارد |
| BS5852-090 | ترازوی دقیق | 1 | مناسب برای بررسی کپههای زیر یک گرم تا حدود 150 g | در عمل لازم |
| BS5852-091 | کولیس ورنیه | 1 | برای بررسی مقطع و طول چوب | در عمل لازم |
| BS5852-092 | مجموعه گیج برو / نرو | 1 مجموعه | برای بررسی مقطع چوب | توصیهشده |
| BS5852-093 | جیگ / اره برش چوب | 1 | برش تکرارپذیر چوبهای کپه | توصیهشده |
برای ساخت کپه، استاندارد استفاده از چوب کاج اسکاتلندی خشک، پرز جراحی جاذب با جرم تقریبی 200 g/m²، مربعهای پرز با ابعاد اسمی 40 ×40 mm و چسب PVA یا چسب مناسب دیگری برای چوب را مشخص میکند.
استاندارد همچنین استفاده از قالب چوب سخت 27 ×27 ×100 mm برای کپههای 4 و 5 و کپههای داخلی 6 و 7، بهعلاوه قالب 55 ×55 ×150 mm برای کپههای 6 و 7 را پیشنهاد میکند.
مشخصات مواد مصرفی کپههای 4–7
| منبع | الزامات اصلی |
|---|---|
| کپه 4 | چوبهای 40 ±2 mm، مقطع مربع 6.5 ±0.5 mm، تعداد 10، جرم کل 8.5 ±0.5 g |
| کپه 5 | چوبهای 40 ±2 mm، مقطع مربع 6.5 ±0.5 mm، تعداد 20، جرم کل 17 ±1 g |
| کپه 6 | چوبهای اصلی با طول 80 ±2 mm و مقطع مربع 12.5 ±0.5 mm؛ جرم کل کپه 60 ±2 g |
| کپه 7 | چوبهای اصلی با طول 80 ±2 mm و مقطع مربع 12.5 ±0.5 mm؛ جرم کل کپه 126 ±4 g |
تعداد دقیق چوبهای اصلی و چوبهای کپه اشتعال در جداول 2 و 3 استاندارد تعریف شده است.
تجهیزات اشتعال کپه / تزریق مایع
| شماره کالا | جزء | تعداد | مشخصات | وضعیت |
|---|---|---|---|---|
| BS5852-100 | پروپان-2-ال | مصرفی | ماده مناسب با گرید آزمون | الزامی |
| BS5852-101 | سرنگ شیشهای مدرج | 1 | قابل استفاده برای اندازهگیری 1.4 ±0.1 mL | الزامی |
| BS5852-102 | شعله اشتعال کوچک / سیم داغ | 1 | برای اشتعال پرز آغشته به الکل | لازم |
| BS5852-103 | بطری نگهداری پروپان-2-ال | 1 | ظرف ایمنی مناسب | توصیهشده |
| BS5852-104 | پایه تزریق | 1 | تزریق کنترلشده و تکرارپذیر | توصیهشده |
الزامات تجهیزات، وجود پروپان-2-ال و یک سرنگ مدرج یا ابزار معادل با قابلیت اندازهگیری 1.4 ±0.1 mL را بهصراحت شامل میشود.
تجهیزات آمادهسازی
| شماره کالا | جزء | تعداد | مشخصات | وضعیت |
|---|---|---|---|---|
| BS5852-110 | اتاق / محفظه آمادهسازی | 1 | 20 ±5°C، 50 ±20% RH | لازم |
| BS5852-111 | زمانسنج / ثبتکننده آمادهسازی | 1 | ثبت مدت آمادهسازی | توصیهشده |
| BS5852-112 | ثبتکننده داده دما | 1 | تأیید شرایط آمادهسازی | توصیهشده |
| BS5852-113 | ثبتکننده داده RH | 1 | تأیید شرایط آمادهسازی | توصیهشده |
| BS5852-114 | قفسههای نگهداری نمونه | مجموعه | گردش هوا پیرامون نمونهها | توصیهشده |
| BS5852-115 | سینی آمادهسازی کپه | مجموعه | نگهداری تمیز و خشک کپههای چوبی | توصیهشده |
| BS5852-116 | ظرف آمادهسازی سیگار | 1 | نگهداری کنترلشده مناسب | توصیهشده |
مواد آزمون باید 72 h در شرایط محیطی داخلی و سپس حداقل 16 h در دمای 20 ±5°C و رطوبت نسبی 50 ±20% آمادهسازی شوند.
آزمون مبلمان کامل — لوازم جانبی بخش 5
| شماره کالا | جزء | تعداد | مشخصات | وضعیت |
|---|---|---|---|---|
| BS5852-120 | سکوی آزمون مبلمان | 1 | سطح تخت نماینده تراز کف | لازم |
| BS5852-121 | سکوی متحرک موقعیتدهی نمونه آزمون | 1 | مناسب برای صندلیها / مبلها / واحدهای نشیمن | توصیهشده |
| BS5852-122 | مقیاس اندازهگیری موقعیت | 1 مجموعه | برای موقعیتدهی منبع اشتعال | توصیهشده |
| BS5852-123 | سامانه علامتگذاری فاصله 0.5 m | 1 | بررسی فاصله ناحیه آزمون از دیواره محفظه | توصیهشده |
| BS5852-124 | نگهدارنده مشعل زیر مبلمان | 1 | امکان موقعیتدهی منابع 1–3 زیر نمونه آزمون | توصیهشده |
| BS5852-125 | نگهدارنده اشتعال پیرامونی | 1 | برای موقعیتهای اشتعال جانبی/جلویی/عقبی در تراز کف | توصیهشده |
| BS5852-126 | سینی / موقعیتیاب کپه | 1 | قرارگیری پایدار کپه | توصیهشده |
| BS5852-127 | مجموعه فاصلهدهنده قابل تنظیم منبع | 1 مجموعه | مفید برای موقعیتدهی کنترلشده منبع نسبت به نمونه آزمون | توصیهشده |
برای آزمونهای مبلمان کامل، محفظه باید امکان قرارگیری ناحیه آزمون در فاصله حداقل 0.5 m از نزدیکترین دیواره محفظه را فراهم کند و منبع آزمون ممکن است در ناحیه نشیمن، در تراز کف کنار مبلمان یا زیر آن قرار گیرد.
تجهیزات ایمنی
| شماره کالا | جزء | تعداد | وضعیت |
|---|---|---|---|
| BS5852-130 | منبع آب / شیلنگ | 1 | لازم / ترجیحی برای دودکردن |
| BS5852-131 | کپسول آتشنشانی مناسب | 1+ | الزامی |
| BS5852-132 | پتو آتشنشانی | 1 | توصیهشده |
| BS5852-133 | توقف اضطراری | 1 | توصیهشده |
| BS5852-134 | شیر برقی ایمنی گاز | 1 | توصیهشده |
| BS5852-135 | نشتییاب گاز | 1 | توصیهشده |
| BS5852-136 | آشکارساز گاز قابلاحتراق | 1 | توصیهشده |
| BS5852-137 | هشدار دمای بالا | 1 | توصیهشده |
| BS5852-138 | اینترلاک خرابی استخراج | 1 | توصیهشده |
| BS5852-139 | مجموعه PPE | مجموعه | بسته به ارزیابی ریسک |
| BS5852-140 | تجهیزات حفاظت تنفسی | مجموعه | بسته به نصب / ارزیابی ریسک |
برای آزمون مبلمان کامل، استاندارد بهطور مشخص هشدار میدهد که ممکن است آتش کاملاً توسعهیافته رخ دهد؛ بنابراین محفظه و تجهیزات اطفا باید توانایی مقابله با چنین وضعیتی را داشته باشند.

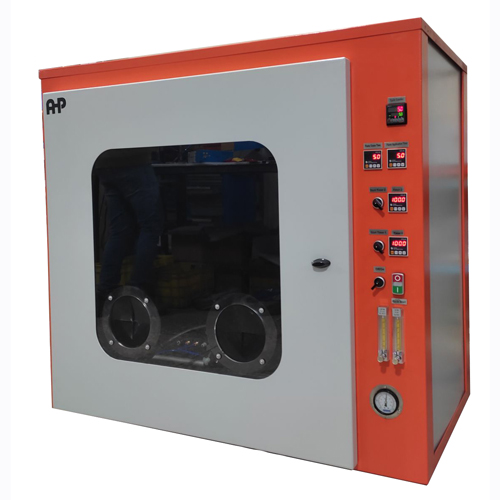

محفظه آزمون شعله مطابق BS 5852 بند 11، منابع اشتعال 1، 2 و 3 | EN 1021-2
- نوع نمونه آزمون: مبلمان روکشدار
- استانداردهای آزمون: BS 5852 بند 11، منابع اشتعال 1، 2 و 3، EN 1021-2
- نوع گاز: بوتان
- محفظه احتراق
- کنترلکننده مکانیکی دبی و مشعل
- کنترلکننده دبی گاز
- شیلنگها و مشعل
- دستگاه آزمون مطابق شکل 6
- زمانسنج دیجیتال همراه دستگاه
- تأمین توسط مشتری
اتاق آزمون با حجم بیش از 20 m3
سامانه استخراج گازهای دودکش
کپسول گاز و رگولاتور فشار گاز - شیر سوزنی دستی برای کنترل دبی گاز
- شیر برقی و حفاظت شعله بهصورت آپشن ارائه میشوند؛ اپراتور باید در طول مدت اعمال شعله در کنار دستگاه حضور داشته باشد تا شعله را بررسی کند.
