C.1 کلیات
آزمون باید شامل اندازهگیری نیروی لازم برای جدا کردن پوشش از زیرلایه فلزی لوله با سرعت کشش ثابت باشد.
C.2 تجهیزات
C.2.1 دستگاه آزمون کشش، قادر به ثبت نیروی جداشدگی با دقت قرائت 5٪، که

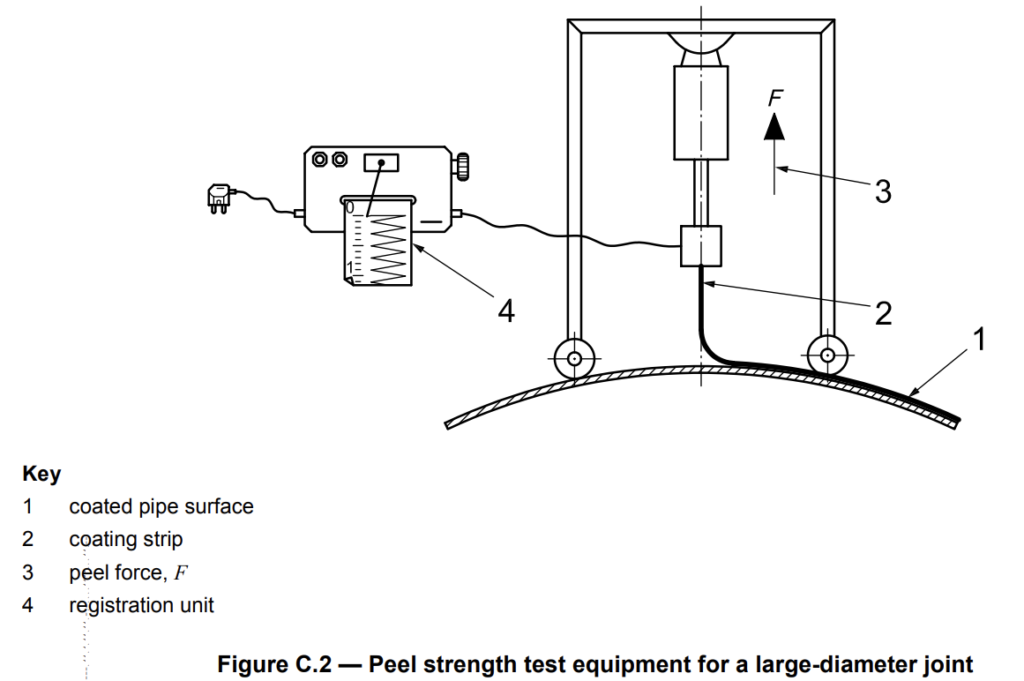

با سرعت کشش 10 mm/min کار میکند؛ مطابق شکل C.1 برای قطرهای کوچک یا شکل C.2 برای قطرهای بزرگ.
C.2.2 ابزار برش (برای مثال چاقو).
C.3 روش اجرا
C.3.1 کلیات
C.3.1.1 برای تسهیل آزمون جداشدگی، ضخامت پوشش را میتوان تا حداقل ضخامت مربوط به رده پوشش کاهش داد.
C.3.1.2 آزمون جداشدگی باید در دماهای مشخصشده در جدول 7 انجام شود.
C.3.1.3 دما باید بهوسیله یک پروب مناسب روی سطح خارجی لوله، در ریشه نوار جداشده، اندازهگیری شود.
C.3.1.4 نیروی جداشدگی باید در طول 140 mm بهصورت نموداری و با سرعت جداکردن ثابت 10 mm/min ثبت شود.
C.3.2 لولههای با قطر کوچک
C.3.2.1 یک حلقه لوله به طول 200 mm باید از لوله بریده شود.
C.3.2.2 یک نوار پوشش نمونه باید در جهت محیطی حلقه لوله بریده شود؛ بهطوریکه حداقل 160 mm طول و 20 mm تا 50 mm عرض داشته باشد.

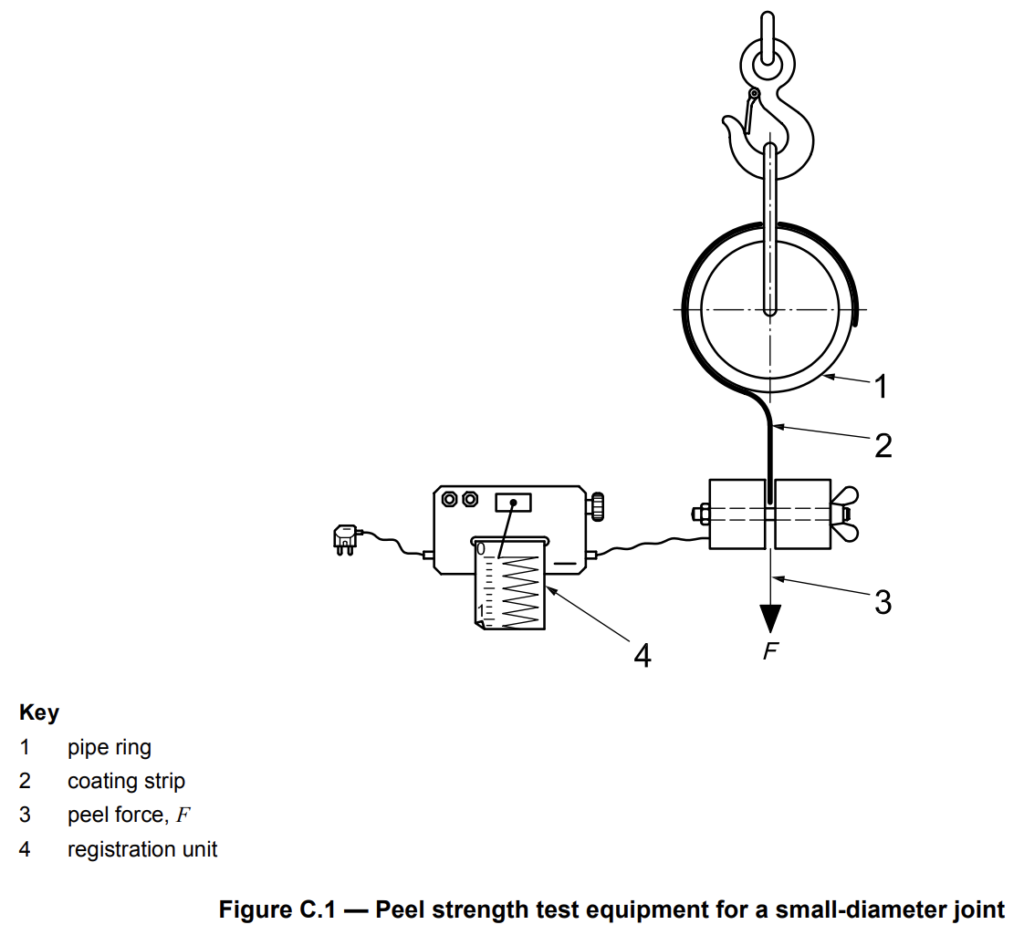

C.3.2.3 حلقه لوله باید همانطور که در شکل C.1 نشان داده شده است، امکان چرخش آزادانه حول محور خود را داشته باشد.
C.3.2.4 انتهای بریدهشده نوار پوشش باید به یکی از فکهای گیرش دستگاه آزمون متصل شود و در جهت عمود بر محور لوله جدا گردد.
C.3.3 لولههای با قطر بزرگ
C.3.3.1 لوله باید در طول آزمون بهمنظور جلوگیری از حرکت، مهار شود.
C.3.3.2 یک نوار پوشش نمونه باید در جهت محیطی لوله بریده شود؛ بهطوریکه حداقل 160 mm طول و 20 mm تا 50 mm عرض داشته باشد.
C.3.3.3 انتهای بریدهشده نوار پوشش باید به یکی از فکهای گیرش دستگاه آزمون متصل شود و در جهت عمود بر محور لوله جدا گردد.
C3.3.4 برای اندازهگیری در دمای بالا میتوان بهجای لوله از حلقه لوله یا نمونه بریدهشده استفاده کرد.
C.4 نتایج و گزارشهای آزمون
نتایج باید با تقسیم دادههای نیروی جداشدگی مربوط به 140 mm جداسازی به هفت بازه 20 mm محاسبه شوند؛ بازههای اول و آخر باید حذف شوند. استحکام جداشدگی باید از دادههای باقیمانده محاسبه شود.
میانگین استحکام جداشدگی باید میانگین حسابی در طول 100 mm باشد. اگر این مقدار بهصورت خودکار تعیین نشود، میانگین حسابی را میتوان با استفاده از نوارهای 20 mm در طول 100 mm برآورد کرد.
میانگین استحکام جداشدگی باید الزامات جدول 7 را برآورده کند و هیچ مقدار جداشدگی ثبتشدهای نباید 30٪ کمتر از مقدار مشخصشده باشد.
گزارشهای آزمون باید حداقل شامل موارد زیر باشند:
⎯ شناسایی نمونههای آزمون؛
⎯ روش اجرایی استفادهشده؛
⎯ تجهیزات استفادهشده؛
⎯ ارجاع به این بخش از ISO 21809؛
⎯ دمای آزمون؛
⎯ تاریخ آزمون؛
⎯ نتایج آزمون.
C.5 اندازهگیری استحکام جداشدگی با استفاده از جرم آویزان
C.5.1 کلیات

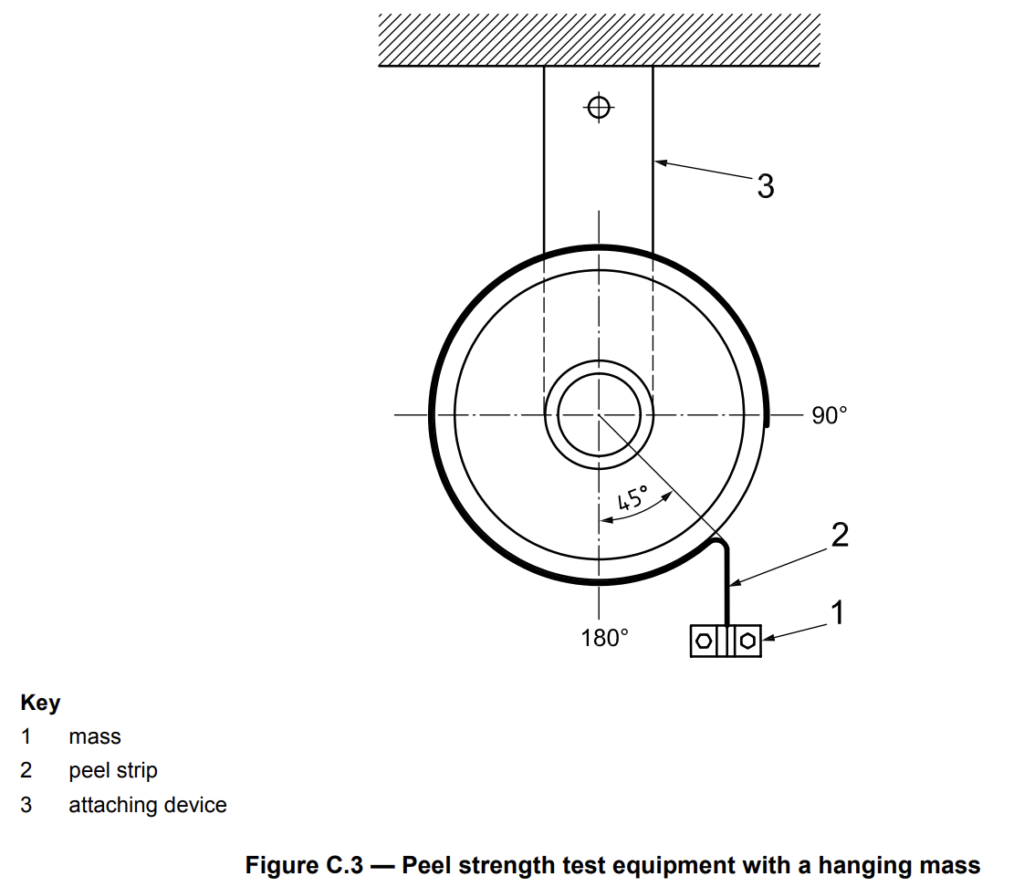

این روش باید شامل اندازهگیری سرعت جداشدن پوشش از زیرلایه فلزی لوله تحت بار ثابت باشد (مطابق شکل C.3).
C.5.2 تجهیزات
C.5.2.1 جرم 25 kg (برای سیستم A)، 38 kg (برای سیستم B) یا 63 kg (برای سیستم C) در دمای 23 °C ± 3 °C.
C.5.2.2 جرم 5 kg (برای سیستم A)، 7,5 kg (برای سیستم B) یا 10 kg (برای سیستم C) برای شرایط دمای بالا.
C.5.2.3 ابزار برش (برای مثال چاقو).
C.5.2.4 وسیله زمانسنجی.
C.5.2.5 وسیله اتصال.
C.5.3 نمونههای آزمون
هر نمونه آزمون باید شامل یک لوله کامل یا حلقه آزمون بریدهشده از یک لوله باشد. طول حلقه آزمون باید تقریباً 150 mm باشد.
C.5.4 روش اجرا
C.5.4.1 آزمون باید در دماهای مطابق با جدول 7 انجام شود.
C.5.4.2 عرض نوار جداشدگی باید 25 mm ± 1 mm باشد.
C.5.4.3 جهت جداسازی باید محیطی باشد.
C.5.4.4 اگر از حلقه آزمون استفاده میشود، حلقه باید پیش از شروع آزمون، حداقل بهمدت 1 h در دمای آزمون آمادهسازی شود.
C.5.4.5 با استفاده از ابزار برش، دو برش به فاصله 25 mm ± 1 mm از یکدیگر، از میان پوشش تا زیرلایه فولادی، از موقعیت 90° تا موقعیت 180° ایجاد شود. پوشش باید در موقعیت 90° با زاویه قائمه بریده شود و تا موقعیت 135° جدا گردد؛ مطابق شکل C.3.
C.5.4.6 دما باید بهوسیله یک پروب مناسب روی سطح خارجی لوله، در ریشه نوار جداشده، اندازهگیری شود.
C.5.4.7 جرم مناسب را مطابق شکل C.3 به انتهای آزاد نوار متصل کنید.
C.5.4.8 زمان جداسازی باید برحسب دقیقه، از موقعیت 135° تا موقعیت 180°، اندازهگیری شود. بهعنوان روش جایگزین، هنگامی که زمان آزمون t، برحسب دقیقه، که مطابق معادله (C.1) محاسبه میشود، سپری شد، جداسازی را متوقف کنید:
t = (0,125 × 3,14 × D)/10 (C.1)
که در آن D قطر خارجی مشخصشده، برحسب میلیمتر، است.
C.5.4.9 مسافت جداشده باید برحسب میلیمتر، از زمان شروع آزمون تا زمان پایان آن، اندازهگیری شود.
C.5.4.10 سرعت جداسازی vp، برحسب میلیمتر بر دقیقه، باید مطابق معادله (C.2) محاسبه شود:
vp = l/t (C.2)
که در آن
l مسافت جداشده، برحسب میلیمتر، است؛
t زمان جداسازی، برحسب دقیقه، است.
اگر سرعت جداسازی از 10 mm/min بیشتر شود، آزمون باید مردود تلقی شود.
C.5.5 گزارش و گزارش آزمون
در صورت نیاز به تهیه گزارش، اطلاعات زیر باید گزارش شوند:
⎯ تاریخ آزمون؛
⎯ شناسایی نمونه آزمون؛
⎯ قطر خارجی مشخصشده لوله؛
⎯ جرم، برحسب کیلوگرم؛
⎯ مسافت جداشده، برحسب میلیمتر؛
⎯ زمان جداسازی، برحسب دقیقه؛
⎯ سرعت جداسازی، برحسب میلیمتر بر دقیقه؛
⎯ دمای آزمون.
دستگاه آزمون جداشدگی مطابق ISO 21809-1 Annex C / ISO 21809-3 Annex D
- کنترلشده با سروو
- فیکسچر آزمون جداشدگی مطابق استانداردهای فوق
- اکستنسومتر با کورس بلند (در صورت درخواست مشتری، بهعنوان گزینه ارائه میشود)
- بالاسکرو
- دو ستون
- درگاه USB برای اتصال به رایانه
- نرمافزار مبتنی بر Windows بهصورت همراه ارائه میشود
- رایانه بنا به درخواست مشتری بهصورت جداگانه قیمتگذاری خواهد شد
- رزولوشن بار 1/10000
- سرعت مطابق درخواست مشتری
- فکها مطابق درخواست مشتری برای محصولات مختلف
- کاربری آسان و نمایش واضح (منحنیهای آزمون، محاسبات)
- تعویض آسان فکها از طریق اتصال نر و ماده
- دقت ±0.5% از کل مقیاس
- بالاسکرو دقیق و خودتمیزشونده
- موتور سروو بدون جاروبک، عملکرد بدون نیاز به نگهداری
- کالیبراسیون آسان لودسل
