4 دستگاه
4.1 دستگاه آزمون قادر به اعمال بار در جهت عمودی و/یا افقی، با دقت اندازهگیری ± 3 %.
4.2 دقت موقعیتیابی اجزا باید در محدوده ± 2 mm باشد.
4.3 تجهیزاتی برای ثابتکردن پالتها در آزمونهای 6.3 و 6.5.
4.4 ابزار اندازهگیری تغییرشکل با دقت 0,2 mm.
4.5 تعیین میزان رطوبت مطابق با ISO 3130، prEN 13183-1 و prEN 13183-2.
5 روش اجرا
5.1 آزمونها را یا با نرخ بارگذاری ثابت (2 ± 0,2) kN/min، یا با سرعت ثابت 30± 5 mm/min سرِ بارگذاری دستگاه آزمون انجام دهید.
5.2 در ارتباط با آزمونها، میزان رطوبت چوب باید ثبت شود.
5.3 پس از هر آزمون، رابطهای پالت آزمودهشده باید دور انداخته شوند.
6 آزمون
6.1 کلیات
آزمونها باید به شرح زیر انجام شوند:
- سختی خمشی و استحکام خمشی؛
- آزمون کشش لولا و اتصال پرچی (برای رابطهای پالت دارای میلههای گوشه صلب کاربرد ندارد)؛
- بارگذاری برشی لبهای نگهدارنده؛
- آزمون بار رابطهای پالت رویهمچیده.
6.2 سختی خمشی و استحکام خمشی
6.2.1 انتخاب آزمون
آزمونهای سختی خمشی و استحکام خمشی باید روی نوع مناسب رابط پالت انجام شوند:
- رابطهای پالت با ضلع جانبی صلب؛
- رابطهای پالت لولادار تاشو.
6.2.2 آزمون 1a — سختی خمشی و استحکام خمشی — رابطهای پالت با ضلع جانبی صلب
سه آزمون با استفاده از قطعات آزمون برداشتهشده از اضلاع مختلف رابط انجام میشود.
6.2.3 دستگاه

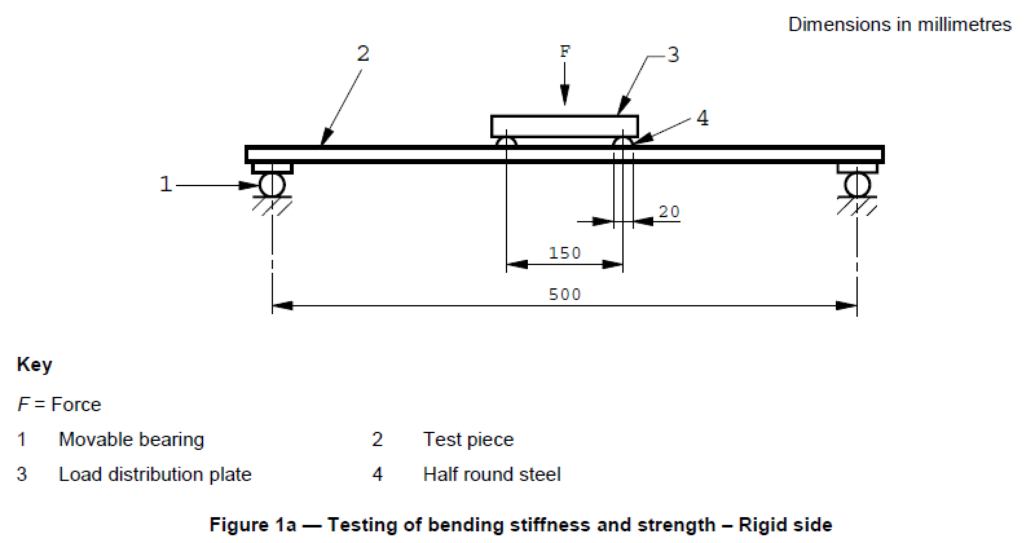

چیدمان آزمون مطابق شکل 1a
6.2.4 روش آزمون
قطعهای از ضلع رابط، به طول تقریبی 600 mm، بهصورت تخت و افقی روی تکیهگاههایی قرار میگیرد که در راستای طولی قطعه آزمون قابل حرکت هستند.
با موازیبودن تکیهگاهها، دو نیرو که در سراسر عرض قطعه آزمون作用 میکنند، به قطعه آزمون اعمال میشوند.
نیرو توسط پروفیلهای فولادی نیمگرد با قطر 20 mm به قطعه آزمون منتقل میشود.
سطح تخت باید به سمت قطعه آزمون قرار گیرد. پروفیلهای فولادی نیمگرد باید بهصورت متقارن و با فاصله نسبی 150 mm نسبت به یکدیگر قرار گیرند.
نیرو بهطور پیوسته افزایش مییابد تا:
در این نیرو، خمش در وسط قطعه آزمون اندازهگیری میشود. سپس نیرو افزایش مییابد تا قطعه آزمون بشکند.
6.2.5 الزامات عملکردی
برای رابطهای کاربرد عمومی، در نیروی 3,22 kN و بهترتیب 6,44 kN، تغییرمکان در مرکز نباید بیش از 8 mm باشد. برای رابطهای سبککار، تغییرمکان در مرکز در نیروی 1,61 kN و بهترتیب 3,22 kN نباید بیش از 8 mm باشد.

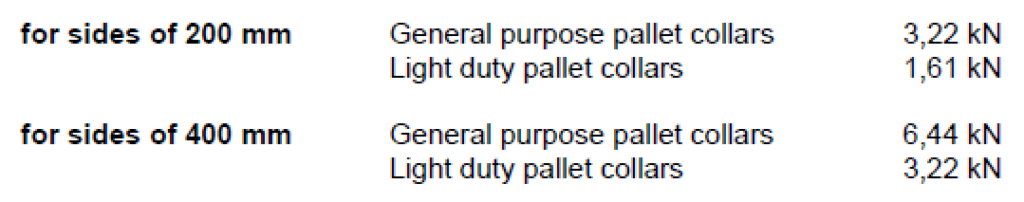

استحکام شکست باید برای موارد زیر باشد:
6.2.6 آزمون 1b – آزمون سختی خمشی و استحکام خمشی – ضلع رابط دارای لولای تاشو
سه آزمون با استفاده از قطعات آزمون برداشتهشده از اضلاع مختلف رابط انجام میشود.
6.2.7 دستگاه

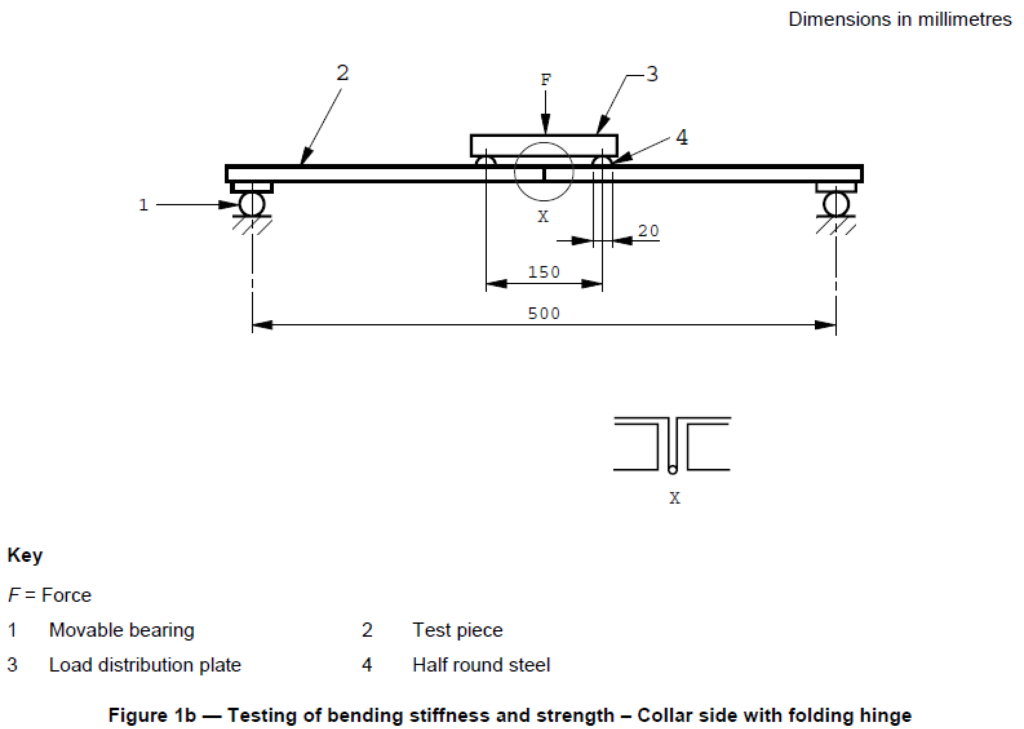

چیدمانهای آزمون مطابق شکل 1b.
6.2.8 روش آزمون
قطعهای از ضلع رابط، به طول تقریبی 600 mm، بهصورت تخت و افقی، در حالی که لولا رو به پایین است، روی تکیهگاههایی قرار میگیرد که در راستای طولی قطعه آزمون قابل حرکت هستند.
با موازیبودن تکیهگاهها، دو نیرو که در سراسر عرض قطعه آزمون作用 میکنند، به قطعه آزمون اعمال میشوند.
نیرو توسط پروفیلهای فولادی نیمگرد با قطر 20 mm به قطعه آزمون منتقل میشود. سطح تخت باید بهصورت متقارن و با فاصله نسبی 150 mm قرار گیرد؛ هر حالتی که برای طراحی لولاها مناسبتر باشد.
نیرو بهطور پیوسته افزایش مییابد تا:
در این نیرو، تغییرمکان در مرکز قطعه آزمون اندازهگیری میشود. سپس نیرو افزایش مییابد تا قطعه آزمون بشکند.
6.2.9 الزامات عملکردی
برای رابطهای کاربرد عمومی، در نیروی 3,22 kN و بهترتیب 6,44 kN، تغییرمکان در مرکز نباید بیش از 8 mm باشد. برای رابطهای سبککار، تغییرمکان در مرکز در نیروی 1,61 kN و بهترتیب 3,22 kN نباید بیش از 8 mm باشد.

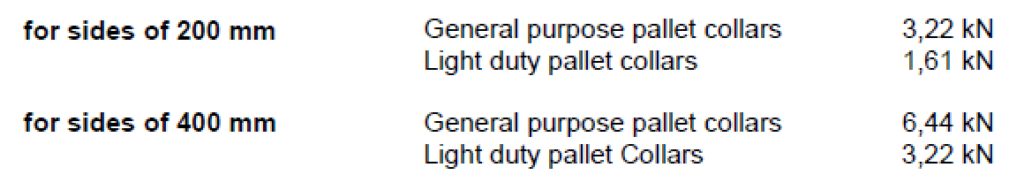

استحکام شکست باید برای موارد زیر باشد:
6.5 آزمون بار رابطهای پالت رویهمچیده
6.5.1 روش اجرا
آزمون بار رابطهای پالت رویهمچیده باید مطابق بندهای 6.4.1 تا 6.4.4 انجام شود. چنانچه آزمایشگاههای موظف به انجام این آزمون، تجهیزات آزمون کوچکتری داشته باشند، این آزمون میتواند مطابق بندهای 6.4.4 تا 6.4.7 انجام شود.
6.5.2 آزمون 4 — آزمون بار رابطهای پالت رویهمچیده — آزمون استاندارد
6.5.2.1 دستگاه

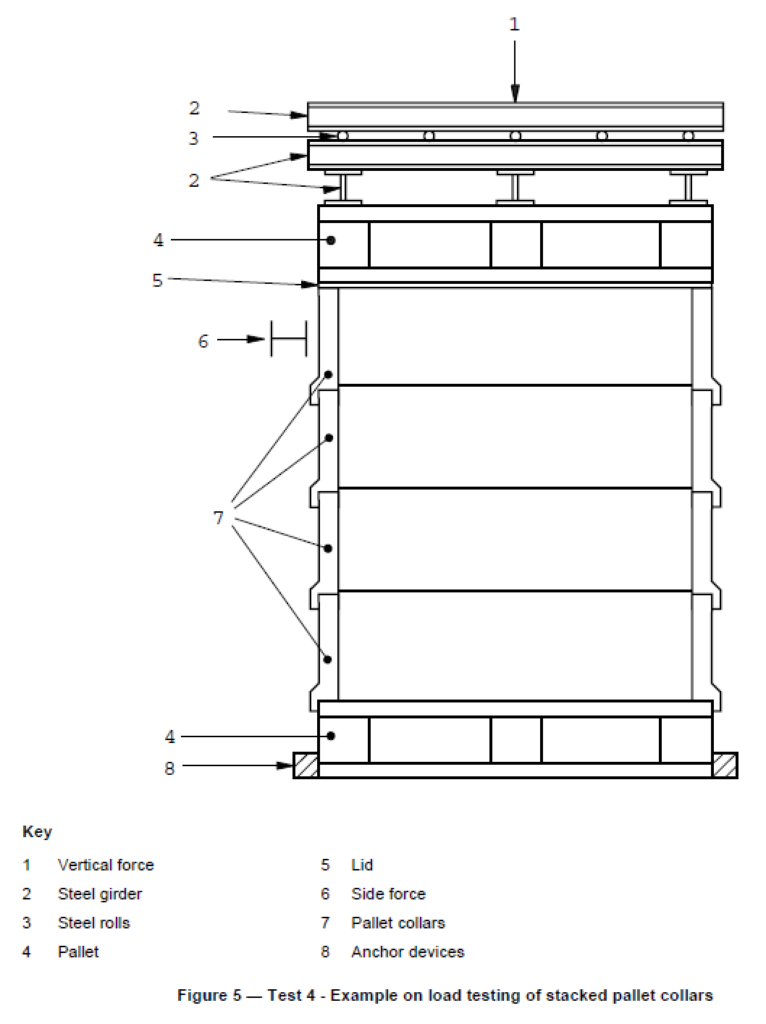

چیدمان آزمون مطابق شکل 5، شامل موارد زیر:
a) پالت استاندارد که بهصورت صلب روی تکیهگاه افقی محکم نصب شده است؛
b) چهار رابط پالت 200 mm یا دو رابط پالت 400 mm.
نیروی جانبی با استفاده از تیر فولادی صلبی با عرض 100 mm و طولی بیشتر از ضلع رابط اعمال میشود.
نیروی عمودی با استفاده از مجموعه آزمونی شامل موارد زیر اعمال میشود:
a) درپوش رابط پالت؛
b) پالت استاندارد؛
c) سه تیر فولادی صلب با طول = عرض پالت + 50 mm؛
d) دو تیر فولادی صلب با طول = طول پالت + 50 mm؛
e) پنج غلتک فولادی 50 mm که طول آنها برابر با عرض پالت است.
6.5.2.2 روش آزمون

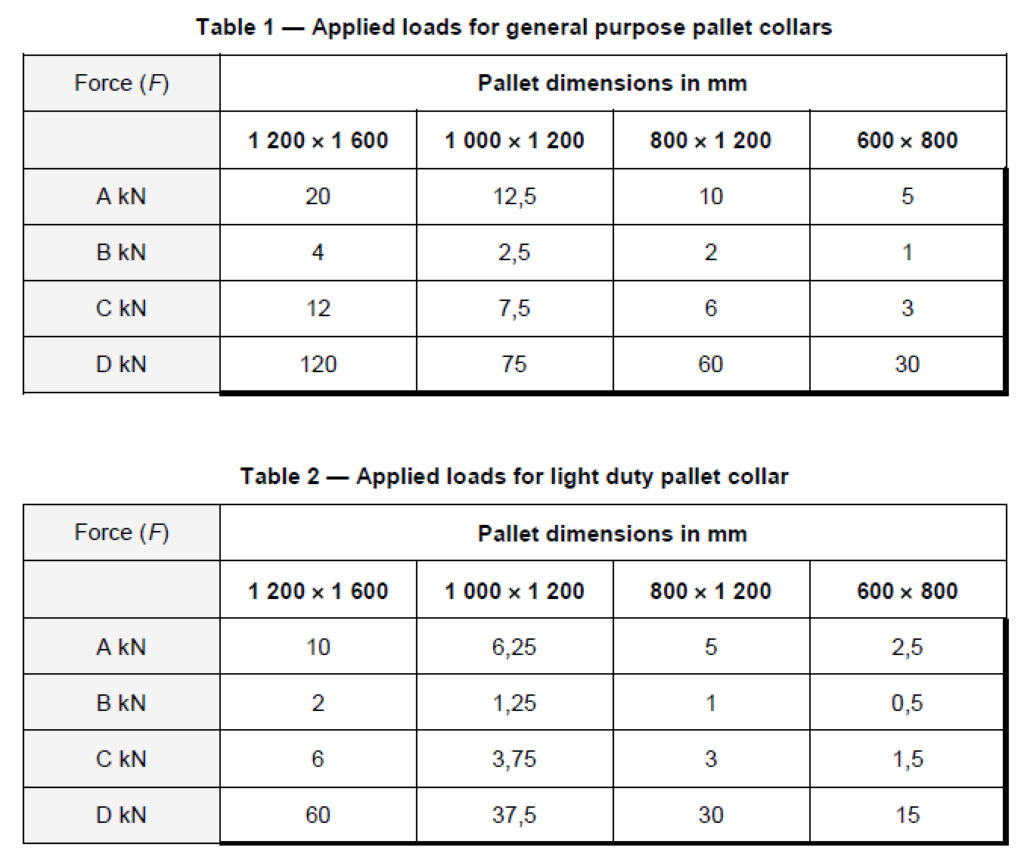

یک آزمون با استفاده از بارهای مشخصشده در جدول 1 و جدول 2 انجام میشود.
یکی از اضلاع کوتاه بالاترین رابط پالت، تحت بار افقی قرار میگیرد. نیرو باید در نیمه ارتفاع ضلع رابط اعمال شود و مطابق شکل 5، توسط یک تیر فولادی صلب به رابط انتقال یابد.
پیش از آزمون، رابطهای پالت بهگونهای قرار داده میشوند که لقی بین آنها از بین برود.
نیروی عمودی بهطور پیوسته تا A kN افزایش مییابد. سپس نیروی افقی B kN اضافه میشود و جابهجایی بالاترین رابط پالت در هر دو صفحه عمودی و افقی اندازهگیری میشود. اکنون نیروی عمودی و نیروی افقی، در دو مرحله دیگر، بهترتیب با A kN و B kN در هر مرحله افزایش مییابند. در هر مرحله، تغییرشکلهای ذکرشده باید اندازهگیری شوند. در حالی که نیروی افقی روی C kN حفظ شده است، نیروی عمودی افزایش مییابد تا شکست رخ دهد.
6.5.2.3 تغییرشکل افقی

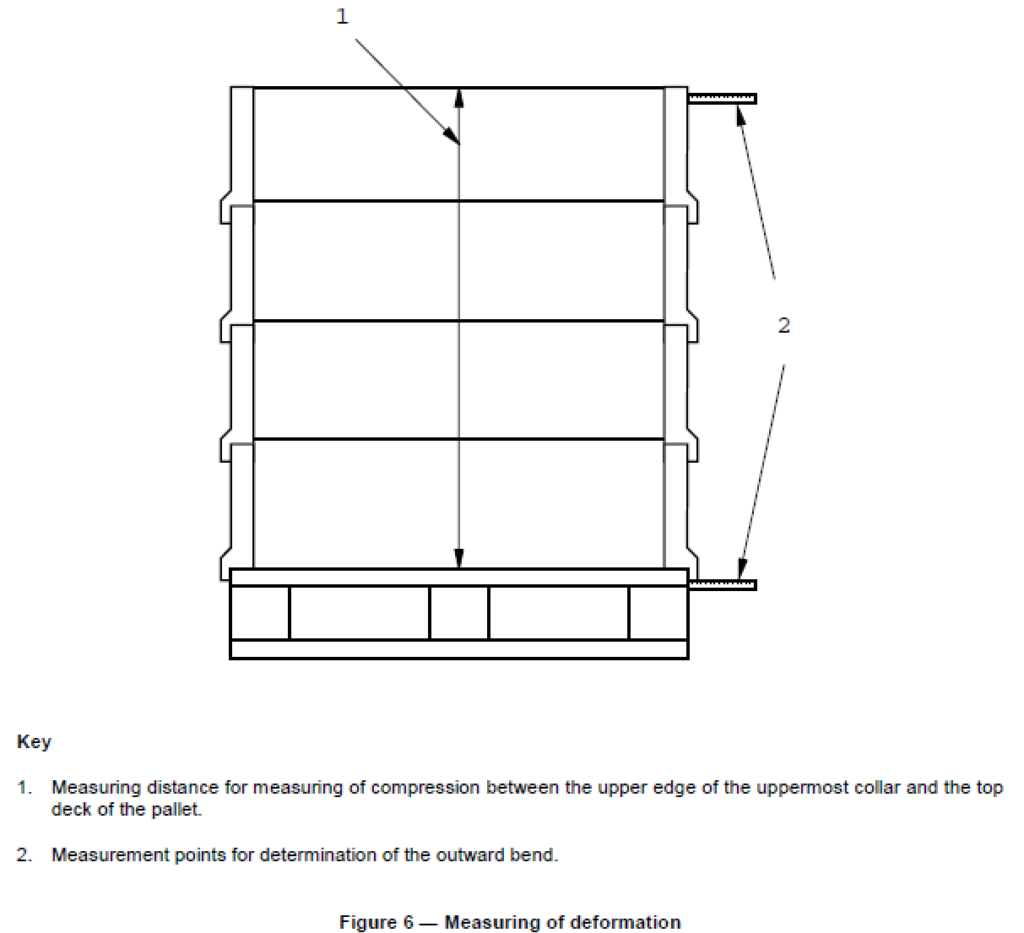

تغییرشکل افقی، بر حسب میلیمتر، بین لبه بالایی بالاترین رابط و سطح بالایی پالت، مطابق شکل 6 اندازهگیری میشود.
6.5.3 الزامات عملکردی
تغییرشکل افزوده پس از اعمال سه مرحله بارگذاری باید حداکثر 10 mm در صفحه افقی و 5 mm در صفحه عمودی باشد. در زمان شکست، نیروی عمودی باید حداقل D kN باشد.
تجهیزات آزمون

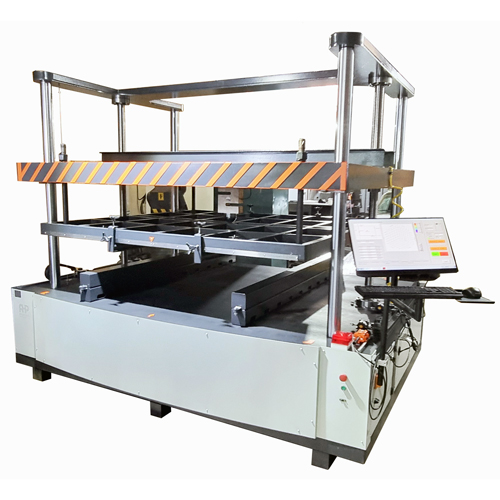

دستگاه آزمون پالت 4 ستونه با 5 نقطه اندازهگیری جابهجایی مطابق ISO 8611
- شامل نرمافزار آزمون فشاری خودکار //
- مطابق ISO 8611 //
- حداکثر ظرفیت 100KN //
- وضوح بار 1/10000 //
- وضوح جابهجایی 1/1000 //
- دقت جابهجایی ≤0.5% //
- محدوده سرعت 1-100 mm/min //
- حداکثر حرکت کراسهد 60 cm (بین صفحات آزمون) //
- حداکثر فاصله حرکت ترانسدیوسرهای خطی 300mm //
- صفحه بارگذاری خودتنظیم //
- پایه مغناطیسی برای قراردهی نقطه اندازهگیری در هر محل زیر قطعه نمونه //
- بالاسکروهای آلمانی //
- دو بالاسکرو و 4 راهنمای شفت کرومکاریشده //
- کنترلشده با PLC //
- مناسب برای آزمون رویهمچینی //
- آزمونهای لیفتراک و فشاری //
- نرمافزار مبتنی بر Windows //
- گزارشدهی در MS EXCEL //
- محافظت در برابر اضافهبار //
- میکروسوئیچهای محدودکننده حرکت //
- کنترلشده با سرووموتور //
- شفتهای راهنمای با روکش کروم سخت //
- راهنمای خطی برای جابهجایی ترانسدیوسرهای خطی در دو طرف میز اندازهگیری //
- مصرف برق حدود 1KW //
- برق ورودی 220V-50Hz //
- لودسل 100KN //
- ویدئوی آموزشی included //
- نرمافزار مبتنی بر Windows //
- اتصال به PC از طریق پورت USB //
- صفحه فشار فشاری 1300x1300mmx100mm //
- پورت اتصال USB است //
- نرمافزار included است //
- نرمافزار کل چرخه آزمون را بهصورت خودکار انجام میدهد //
- گزارشدهی در MS EXCEL //
- دستگاه پایه تنها یک نقطه اندازهگیری جابهجایی دارد //
- دستگاه ورودی ترانسدیوسر خطی برای اندازهگیری جابهجایی در 5 نقطه دارد که بنا بر درخواست مشتری اضافه خواهد شد //
- لپتاپ و بازوی ارگونومیک برای مونتاژ بهصورت جداگانه قیمتگذاری میشوند //
- شامل تجهیزات آزمون خمش مطابق ISO 6259-1 (شکل1) //
- شامل تجهیزات آزمون لیفتراک مطابق ISO 6259-1 (شکل2) //
- شامل اعمالکننده بار برای آزمون فشار گوشه مطابق ISO 6259-1 (شکل3) //
- شامل تجهیزات آزمون استحکام و سختی عرشه مطابق ISO 6259-1 (شکل4) //
- شامل تجهیزات آزمون استحکام و سختی عرشه زیرین مطابق ISO 6259-1 (شکل5) //
- شامل تجهیزات آزمون خمش پالت بالدار مطابق ISO 6259-1 (شکل 6) //
- پشتیبانی آنلاین و راه دور برای نرمافزار //
- اعمال نیروی جانبی یک گزینه است (برای دریافت قیمت باید استعلام شود) //

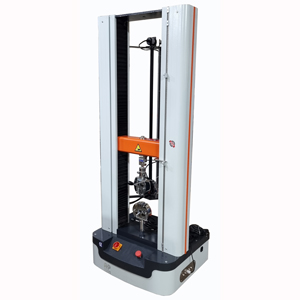

دستگاه آزمون سختی خمشی و استحکام خمشی — رابطهای پالت با ضلع جانبی صلب مطابق EN 13545 – 20KN
- مطابق ISO 527 ، ASTM D 638 //
- کنترلشده با سرووموتور //
- بالاسکرو برای مکانیزم حرکت //
- دو ستون //
- پورت USB برای اتصال رایانه (رایانه بهصورت اختیاری) //
- نرمافزار مبتنی بر Windows //
- گیرهها مطابق درخواست مشتری برای محصولات مختلف (بهصورت اختیاری) //
- کاربری آسان و نمایش واضح (منحنیهای آزمون، محاسبات) //
- تعویض آسان گیرهها از طریق اتصال نر-ماده //
- دقت ±0.5% از کل مقیاس //
- بالاسکرو دقیق و خودتمیزشونده //
- سرووموتور بدون جاروبک، با عملکرد بدون نیاز به تعمیر و نگهداری //
- کالیبراسیون آسان لودسل //
- اتصال سوکتی اکستنسومتر بهعنوان گزینه استاندارد //
- حداکثر ظرفیت نیرو 20KN //
- لودسل دستگاه 20KN است //
- وضوح بار 1 بر 10000 //
- دقت جابهجایی ≤0.5% //
- محدوده سرعت 0.01-200 mm/min //
- حرکت کراسهد 900 mm (بدون گیرهها) //
- محاسبه تسلیم، UT، ازدیاد طول هنگام شکست و سایر پارامترهای کششی و فشاری توسط نرمافزار //
- سیستم انتقال نیرو با تسمه تایمینگ برای کاهش صدا //
- شفتهای راهنمای با روکش کروم سخت //
- محافظت در برابر اضافهبار //
- میکروسوئیچهای محدودکننده حرکت //
- کلید دستی جداشونده برای حرکت سریع بالا و پایین //
- فاصله بین دو ستون 350mm //
- مصرف برق حدود 1000W است //
- برق ورودی 220V-50Hz //
- ویدئوی آموزشی included //
- گزارش در MS EXCEL //
- کالیبراسیون آسان توسط اپراتور //
- پشتیبانی راه دور برای نرمافزار //
- شامل فیکسچر آزمون مطابق EN 13545- 6.2 //
- شامل یک ترانسدیوسر خطی برای اندازهگیری جابهجایی در بخش میانی قطعه نمونه، با فاصله حرکت 50mm //
