14.2 شرایط آزمون
در طول آزمونهای IPXl تا IPX6، دمای آب نباید بیش از 5 K با دمای نمونه آزمونِ تحت آزمایش اختلاف داشته باشد. اگر دمای آب بیش از 5 K کمتر از دمای نمونه آزمون باشد، باید برای محفظه، امکان ایجاد تعادل فشار فراهم شود.
هنگام آزمون تجهیزات در حالت برقدار، باید اقدامات ایمنی کافی رعایت شود.
14.2.5 آزمون عدد مشخصه دوم 5 با نازل 6,3 mm

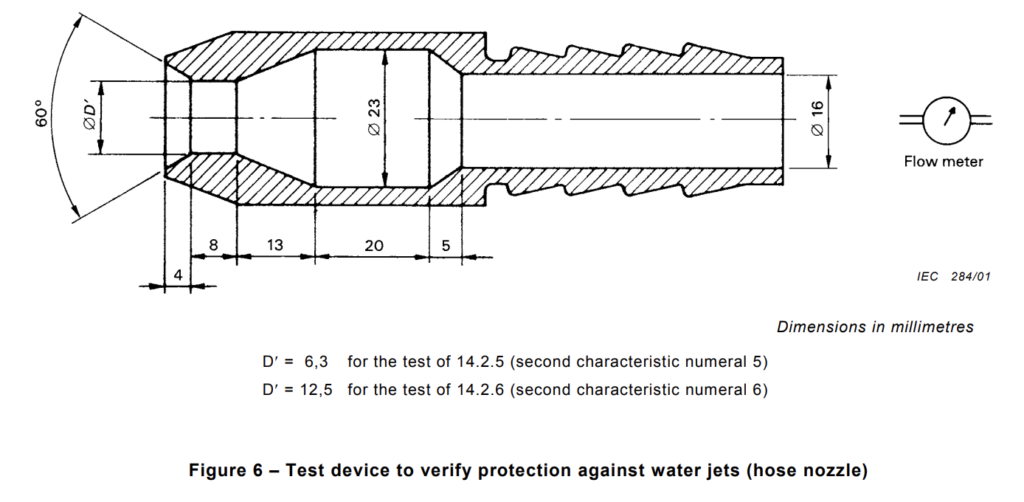

آزمون با پاشش محفظه از تمام جهات عملیِ ممکن، با جریان آب خارجشده از یک نازل آزمون استاندارد مطابق شکل 6 انجام میشود.
شرایطی که باید رعایت شوند به شرح زیر هستند:
– قطر داخلی نازل: 6,3 mm؛
– نرخ جریان: 12,5 l/min ± 5 %؛
– فشار آب: برای دستیابی به نرخ جریان مشخصشده تنظیم شود؛
– هسته جریان اصلی: دایرهای با قطر تقریبی 40 mm در فاصله 2,5 m از نازل؛
– مدت آزمون برای هر مترمربع از سطح محفظه که احتمال پاشش آب روی آن وجود دارد: 1 min؛
– حداقل مدت آزمون: 3 min؛
– فاصله نازل تا سطح محفظه: بین 2,5 m و 3 m.
14.2.6 آزمون عدد مشخصه دوم 6 با نازل 12,5 mm
آزمون با پاشش محفظه از تمام جهات عملیِ ممکن، با جریان آب خارجشده از یک نازل آزمون استاندارد مطابق شکل 6 انجام میشود.
شرایطی که باید رعایت شوند به شرح زیر هستند:
– قطر داخلی نازل: 12,5 mm؛
– نرخ جریان: 100 l/min ± 5 %؛
– فشار آب: برای دستیابی به نرخ جریان مشخصشده تنظیم شود؛
– هسته جریان اصلی: دایرهای با قطر تقریبی 120 mm در فاصله 2,5 m از نازل؛
– مدت آزمون برای هر مترمربع از سطح محفظه که احتمال پاشش آب روی آن وجود دارد: 1 min؛
– حداقل مدت آزمون: 3 min؛
– فاصله نازل تا سطح محفظه: بین 2,5 m و 3 m.

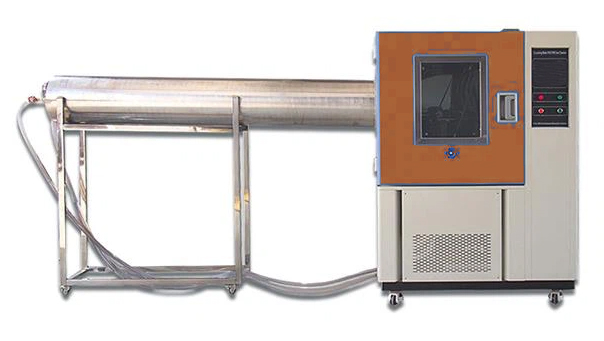

محفظه آزمون جت باران IPX5 IPX6
- درجه حفاظت IP: IPX5 IPX6؛
- نرخ جریان آب:12.5L/min ±5%;100L/min ±5%؛
- سیستم بازچرخانی آب؛
- قطر میز گردان (mm): 400
- حداکثر بار میز گردان: 20kgs
- سرعت چرخش میز گردان: 0~7r/min (قابل تنظیم)
- قطر داخلی نازل IPX5: 6.3mm
- قطر داخلی نازل IPX6: 12.5mm
- ابعاد محفظه: 600*600*600mm
- صفحه فولادی کابین خارجی با پوشش محافظ
- محفظه داخلی از جنس SS304
- درب مجهز به پنجره مشاهده
- تصفیهکننده آب: عمدتاً برای تصفیه آب از منبع آب تا مخزن آب
- چرخش میز: مستقیم، معکوس
- تنظیم فشار بر اساس جریان آب تجویزشده
- فاصله جت آب: 2.5m (فاصله نازل از مرکز میز گردان
