13.1 وسایل آزمون

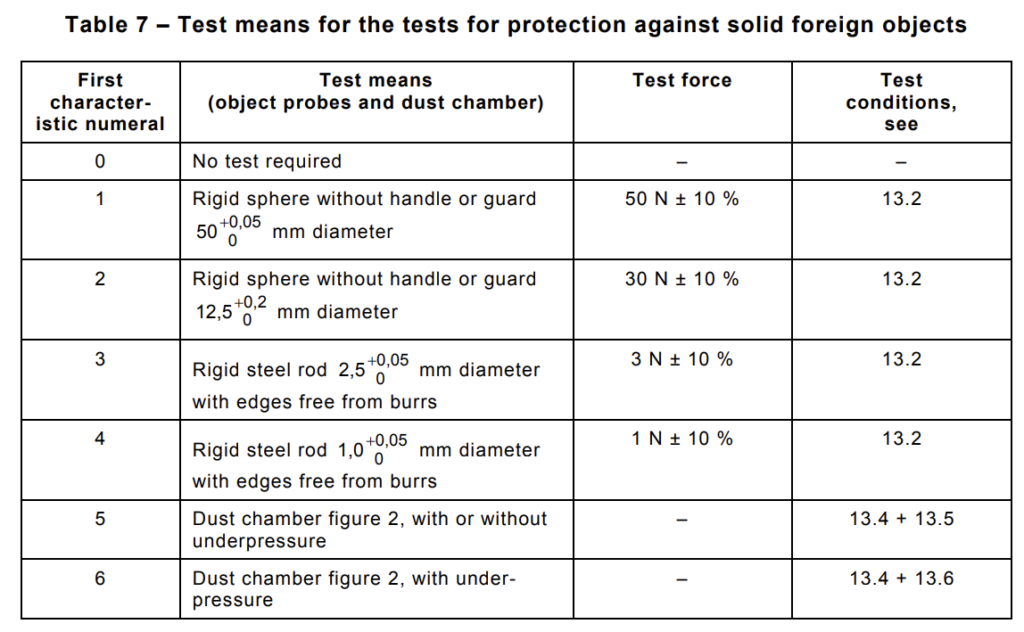

وسایل آزمون و شرایط اصلی آزمون در جدول 7 ارائه شدهاند.
13.2 شرایط آزمون برای ارقام مشخصه اول 1، 2، 3 و 4
پروب جسم آزمون با نیروی مشخصشده در جدول 7، به هر یک از منافذ محفظه فشرده میشود.
13.3 شرایط پذیرش برای ارقام مشخصه اول 1، 2، 3 و 4
در صورتی حفاظت رضایتبخش است که قطر کامل پروب مشخصشده در جدول 7 از هیچ منفذی عبور نکند.
توجه: برای ارقام مشخصه اول 3 و 4، پروبهای مشخصشده در جدول 7 برای شبیهسازی اجسام خارجی طراحی شدهاند که ممکن است کروی باشند. هنگامی که یک محفظه دارای مسیر ورود غیرمستقیم یا پرپیچوخم باشد و درباره ورود جسم کرویِ دارای قابلیت حرکت تردیدی وجود داشته باشد، ممکن است بررسی نقشهها یا ایجاد دسترسی ویژه برای اعمال پروب جسم آزمون با نیروی مشخصشده به منفذ یا منافذی که باید ورود از آنها بررسی شود، ضروری باشد.
13.4 آزمون گردوغبار برای ارقام مشخصه اول 5 و 6

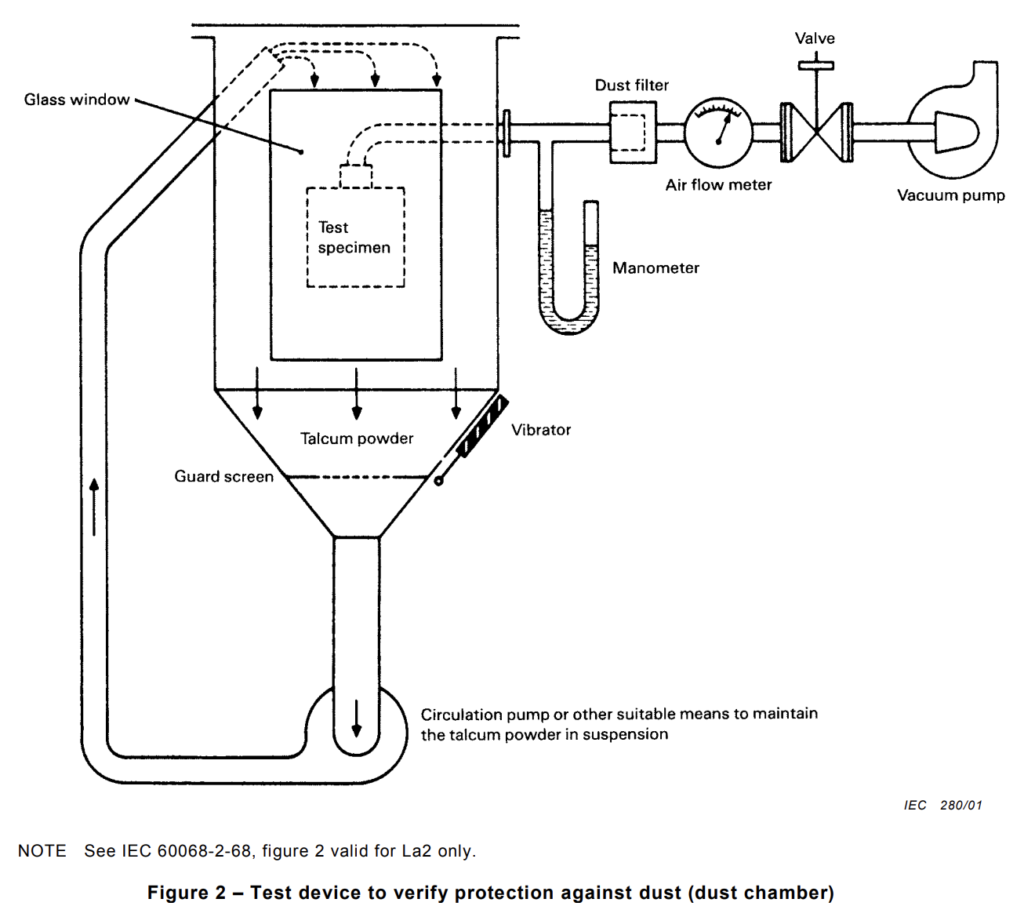

آزمون با استفاده از محفظه گردوغبار انجام میشود که اصول اساسی نشاندادهشده در شکل 2 را دربر میگیرد؛ در این محفظه، پمپ گردش پودر را میتوان با وسایل دیگری جایگزین کرد که برای معلق نگهداشتن پودر تالک در یک محفظه آزمون بسته مناسب باشند. پودر تالک استفادهشده باید بتواند از یک الک با چشمه مربعی عبور کند که قطر اسمی سیم آن 50 میکرومتر و عرض اسمی فاصله بین سیمها 75 میکرومتر باشد. مقدار پودر تالک مورد استفاده باید 2 kg به ازای هر مترمکعب حجم محفظه آزمون باشد. این پودر نباید در بیش از 20 آزمون استفاده شده باشد.
توجه: هنگام انتخاب نوع پودر تالک و نحوه استفاده از آن، باید مقررات بهداشت و ایمنی رعایت شود.
محفظهها الزاماً در یکی از دو دسته زیر قرار میگیرند:
دسته 1: محفظههایی که چرخه کاری عادی تجهیزات باعث کاهش فشار هوای داخل محفظه نسبت به هوای اطراف میشود؛ برای مثال، در اثر چرخههای حرارتی.
دسته 2: محفظههایی که نسبت به هوای اطراف هیچ اختلاف فشاری ندارند.
محفظههای دسته 1:
محفظه مورد آزمون در داخل محفظه آزمون نگه داشته میشود و فشار داخل آن بهوسیله پمپ خلأ، پایینتر از فشار اتمسفر اطراف حفظ میشود. اتصال مکش باید به سوراخی که بهطور ویژه برای این آزمون تعبیه شده است، متصل شود. اگر در استاندارد محصول مربوطه بهگونه دیگری مشخص نشده باشد، این سوراخ باید در نزدیکی بخشهای آسیبپذیر قرار داشته باشد.
اگر ایجاد سوراخ ویژه عملی نباشد، اتصال مکش باید به سوراخ ورودی کابل متصل شود. اگر سوراخهای دیگری وجود داشته باشد (برای مثال، سوراخهای ورودی کابل بیشتر یا سوراخهای تخلیه)، باید با آنها مانند سوراخهایی که برای استفاده عادی در محل در نظر گرفته شدهاند، رفتار شود.
هدف آزمون این است که با ایجاد کاهش فشار، حجمی از هوا معادل 80 برابر حجم محفظه نمونه مورد آزمون، به داخل محفظه کشیده شود؛ بدون آنکه نرخ استخراج از 60 حجم در ساعت تجاوز کند. در هیچ شرایطی کاهش فشار نباید از 2 kPa (20 mbar) روی مانومتر نشاندادهشده در شکل 2 بیشتر شود.
اگر نرخ استخراج بین 40 تا 60 حجم در ساعت باشد، مدت آزمون 2 h است.
اگر با حداکثر کاهش فشار 2 kPa (20 mbar)، نرخ استخراج کمتر از 40 حجم در ساعت باشد، آزمون تا زمان عبور 80 حجم هوا یا سپریشدن مدت 8 h ادامه مییابد.
محفظههای دسته 2:
محفظه مورد آزمون در وضعیت عادی کار خود در داخل محفظه آزمون نگه داشته میشود، اما به پمپ خلأ متصل نیست. هر سوراخ تخلیهای که در حالت عادی باز است، باید در تمام مدت آزمون باز بماند. آزمون باید به مدت 8 h ادامه یابد. محفظههای دسته 1 و دسته 2:
اگر آزمون کامل محفظه در محفظه آزمون عملی نباشد، باید یکی از روشهای زیر اجرا شود:
– آزمون بخشهای محفظه که بهصورت جداگانه محصور شدهاند؛
– آزمون بخشهای نماینده محفظه، شامل اجزایی مانند درها، منافذ تهویه، اتصالات، آببندهای محور و غیره، که در زمان آزمون در موقعیت خود قرار دارند؛
– آزمون محفظهای کوچکتر با همان جزئیات طراحی در مقیاس کامل.
در دو حالت آخر، حجم هوایی که باید از محفظه مورد آزمون عبور داده شود باید با حجم هوای محفظه کامل در مقیاس واقعی یکسان باشد.
13.5 شرایط ویژه برای رقم مشخصه اول 5
13.5.1 شرایط آزمون برای رقم مشخصه اول 5
محفظه باید در دسته 1 در نظر گرفته شود، مگر آنکه استاندارد محصول مربوط به تجهیزات مشخص کند که محفظه در دسته 2 قرار دارد.
13.5.2 شرایط پذیرش برای رقم مشخصه اول 5
در صورتی حفاظت رضایتبخش است که هنگام بازرسی، پودر تالک به مقدار یا در موقعیتی تجمع نکرده باشد که مانند هر نوع گردوغبار دیگری بتواند در عملکرد صحیح تجهیزات اختلال ایجاد کند یا ایمنی را کاهش دهد. بهجز موارد ویژهای که باید بهروشنی در استاندارد محصول مربوطه مشخص شوند، نباید هیچ گردوغباری در محلی رسوب کند که بتواند موجب ایجاد مسیر رسانا در امتداد فواصل خزشی شود.
13.6 شرایط ویژه برای رقم مشخصه اول 6
13.6.1 شرایط آزمون برای رقم مشخصه اول 6
محفظه باید در دسته 1 در نظر گرفته شود، خواه کاهش فشار نسبت به فشار اتمسفر وجود داشته باشد یا خیر.
13.6.2 شرایط پذیرش برای رقم مشخصه اول 6
در صورتی حفاظت رضایتبخش است که در پایان آزمون، هیچ رسوب گردوغباری در داخل محفظه قابل مشاهده نباشد.

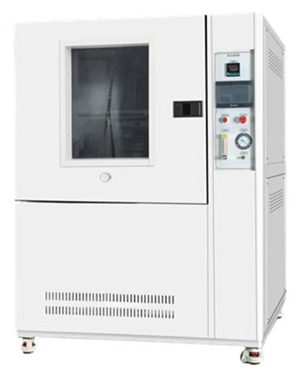

محفظه آزمون گردوغبار IEC 60529 IP5X IP6X
محفظههای حفاظتشده در برابر گردوغبار مطابق رقم 5 (IP5X) تحت شرایط خاص اجازه نفوذ مقدار محدودی گردوغبار را میدهند. محفظههای ضدگردوغبار مطابق رقم 6 (IP6X) اجازه نفوذ هیچگونه گردوغباری را نمیدهند. هدف محفظه آزمون شن و گردوغبار، ارزیابی مقاومت محصول در برابر ذرات گردوغبار است.
- برای آزمون ضدگردوغبار هر دو استاندارد IP5X و IP6X
- بدنه بیرونی فولادی با رنگ پوششدادهشده به روش الکترواستاتیک
- جعبه داخلی و نگهدارنده نمونه از ورقهای فولاد ضدزنگ ساخته شدهاند تا در استفاده طولانیمدت زنگزدگی ایجاد نشود
- پنجره مشاهده بزرگ و شفاف و روشنایی LED در داخل برای مشاهده آسانتر
- دستگاه حذف گردوغبار در قسمت پایینی دستگاه که امکان تعویض کامل 100% گردوغبار مصرفشده را فراهم میکند
- دستگاه ویژه برای جلوگیری از چسبیدن گردوغبار به دیواره جعبه داخلی
- در داخل جعبه یک لوله مکش هوا وجود دارد که امکان انجام خلأ روی نمونه را فراهم میکند
- سیستم گرمایش: کانال هوای گردشی به یک گرمکن مجهز است تا گردوغبار را گرم کرده و از چگالش آن جلوگیری کند
- کنترلکننده دیجیتال PID دما
- سیستم خلأ: مجهز به پمپ خلأ
- خلأ، فیلتراسیون هوا، فلومتر و مجموعه سهتکه تنظیم فشار در نظر گرفته شدهاند
- تمام مشخصات کاملاً مطابق با IEC60529 هستند.
- ابعاد داخلی 50*50*50 cm
- محدوده دما RT+10~60℃
- قطر اسمی سیم توری فلزی 50um
- فاصله اسمی بین سیمها 75um
- گردوغبار آزمون، پودر تالک خشک است
- روش پاشش پودر، ریزش آزاد گردوغبار است
- تایمر دیجیتال included
- درب مجهز به پنجرههای مشاهده است
- درجه خلأ -4kPa-0
- سرعت پمپاژ 0-2400L/Hour
- توان مصرفی 1KW
