7 روش E3: لهیدگی
7.1 هدف
هدف این آزمون، تعیین قابلیت کابل فیبر نوری برای مقاومت در برابر لهیدگی است.
7.2 نمونه
نمونه باید دارای طولی کافی برای انجام آزمون مشخصشده باشد.
7.3 دستگاه
دستگاه باید امکان له کردن نمونه کابل را بین یک صفحه پایه فولادی تخت و یک صفحه فولادی متحرک فراهم کند؛ بهگونهای که نیروی لهکنندگی بهطور یکنواخت در طول 100 mm از نمونه اعمال شود.

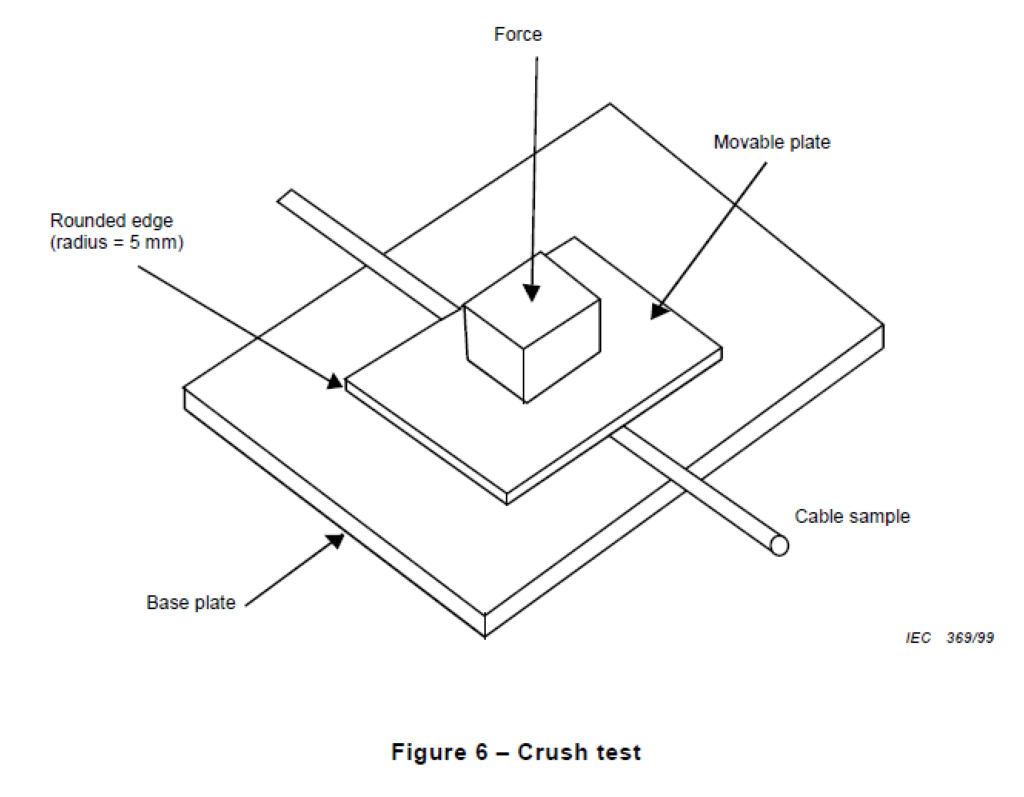

لبههای صفحه متحرک باید با شعاعی حدود 5 mm گرد شده باشند. لبهها جزو بخش تخت 100 mm صفحه محسوب نمیشوند. یک دستگاه مناسب در شکل 6 نشان داده شده است.
7.4 روش اجرا
نمونه کابل باید بین صفحات نصب شود؛ بهگونهای که از حرکت جانبی آن جلوگیری شود، و نیرو باید بهتدریج و بدون هیچگونه تغییر ناگهانی اعمال گردد. چنانچه نیرو در مراحل افزایشی اعمال شود، نسبت افزایش هر مرحله نباید از 1,5:1 بیشتر باشد.
مگر آنکه در مشخصات تفصیلی بهگونهای دیگر تعیین شده باشد، آزمون باید سه بار انجام شود و نیرو در سه محل متفاوت روی نمونه آزمون اعمال گردد؛ فاصله این محلها از یکدیگر نباید کمتر از 500 mm باشد و کابل نباید چرخانده شود.
در صورت درخواست در مشخصات تفصیلی، میتوان آزمون اضافی یا جایگزینی را با قرار دادن یک یا چند ماندرل فولادی (با قطر 25 mm، مگر آنکه در مشخصات تفصیلی بهگونهای دیگر تعیین شده باشد) بهصورت عمود بر نمونه انجام داد تا شرایط عملیاتی خاص شبیهسازی شود. مگر آنکه بهگونهای دیگر تعیین شده باشد، شرایط آزمون باید مطابق با شرایط استاندارد جوی باشد.
7.5 الزامات
معیارهای پذیرش آزمون باید مطابق آنچه در مشخصات تفصیلی آمده است باشد. حالتهای معمول خرابی شامل قطع پیوستگی نوری، کاهش عبوردهی نوری یا آسیب فیزیکی به کابل است.
7.6 مواردی که باید مشخص شوند
مشخصات تفصیلی باید شامل موارد زیر باشد:
a) نیروی کل اعمالشده؛
b) مدت زمان اعمال نیرو؛
c) تعداد آزمونها؛
d) فاصله بین محلهای آزمون؛
e) آرایش ماندرلها، در صورت استفاده.
دستگاه آزمون لهیدگی کابل نوری مطابق IEC 60794-1-2/ E3
- سرعت اعمال بار 0-200 mm/min
- کورس حرکت کراسهد 200 mm
- لودسل کلاس C3 برای اندازهگیری بار
- اندازهگیری جابهجایی
- نرمافزار بهصورت همراه ارائه میشود
- ترسیم نمودار و ذخیرهسازی تمامی دادههای نیرو و جابهجایی در نرمافزار مبتنی بر Windows
- گزارش در MS Excel
- اتصال به رایانه از طریق پورت USB
- رایانه شامل دستگاه نیست
- صفحه اعمال بار مطابق استاندارد
