14 روش E10: پیچخوردگی
14.1 هدف
هدف از این آزمون، تعیین حداقل قطر حلقه در آغاز پیچخوردگی کابل فیبر نوری است.
توجه: آزمون نشان داده است که نتایج این آزمون برای کابل، تکرارپذیری محدودی دارد. توصیه میشود این آزمون با احتیاط استفاده شود و هرگونه الزام مربوط به حداقل پیچخوردگی، محافظهکارانه در نظر گرفته شود.
14.2 نمونه
طول نمونه باید برای انجام آزمون مشخصشده کافی باشد.
14.3 دستگاه
به دستگاه خاصی نیاز نیست. مهار شل کابل در نقطه تقاطع حلقه مفید است.
14.4 روش اجرا
مگر آنکه بهگونهای دیگر مشخص شده باشد، شرایط آزمون باید مطابق با شرایط استاندارد جوی باشد.

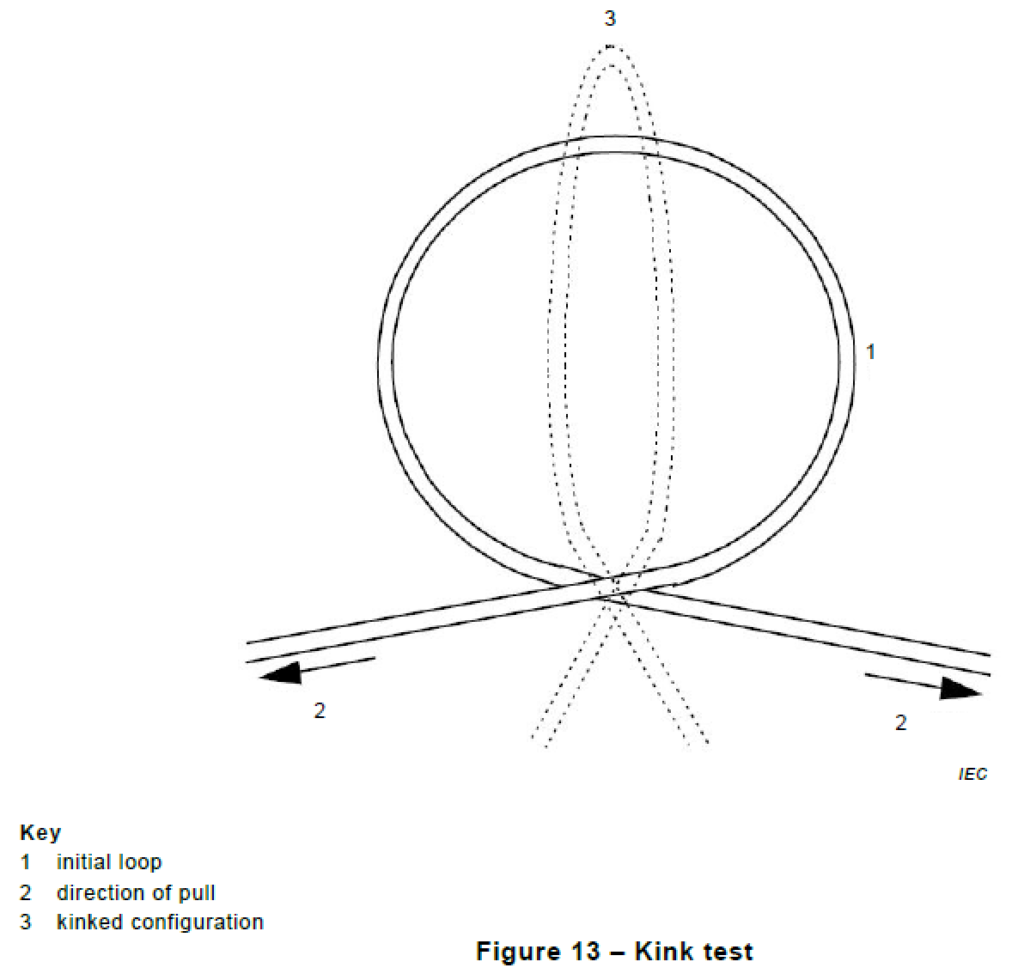

یک حلقه ایجاد کنید (مطابق (1) در شکل 123). با کشیدن آهسته دو سر کابل، قطر حلقه را تا آغاز پیچخوردگی کاهش دهید (مطابق (2) در شکل 13). نیروهای واردشده در قسمت پایینی حلقه باید در یک صفحه اعمال شوند.
با شروع پیچخوردگی، کشیدن را متوقف کنید.
طول کابل موجود در حلقه، C، را که از نقطه تقاطع شروع و در همان نقطه پایان مییابد، اندازهگیری کنید. «قطر» معادل حلقه را با استفاده از فرمول زیر محاسبه کنید:
14.5 الزامات
همانطور که در (3) شکل 123 نشان داده شده است، نباید در قطرهای بزرگتر از حداقل مشخصشده، هیچگونه پیچخوردگی ایجاد شود.
14.6 جزئیاتی که باید مشخص شوند
مشخصات جزئی باید شامل موارد زیر باشد:
الف) حداقل قطر حلقهای که در آن هیچ پیچخوردگی نباید ایجاد شود؛
ب) دما؛
ج) تعداد نمونههای مورد ارزیابی.
دستگاه آزمون پیچخوردگی مطابق با IEC 60794-1-21 روش E10
دستگاه آزمون پیچخوردگی کابل فیبر نوری برای تعیین قطر حلقه در آغاز پیچخوردگی کابل فیبر نوری، مطابق با IEC-60794-1-2-E10، استفاده میشود.
· کورس حرکت هد کشنده: 50-500 mm
· سرعت کشش: 0 – 100 mm/s
· پوشش شفاف: 1000 x 700 mm
· نمایشگر: صفحهنمایش لمسی 7inch
· ذخیره نتایج آزمون در حافظه داخلی
