5 دستگاه
5.1 دستگاه آزمون.
دستگاه آزمون باید مطابق ISO 7500-1 دارای کلاس 1 یا کلاس 0 باشد و قابلیتهای زیر را داشته باشد:
⎯ نرخ ثابت جابجایی برابر با (50 ± 5) mm/min؛
⎯ ثبت نیرو و جابجایی؛
⎯ ارائه خروجی خودنگار نیرو و جابجایی.
5.2 سنبه.

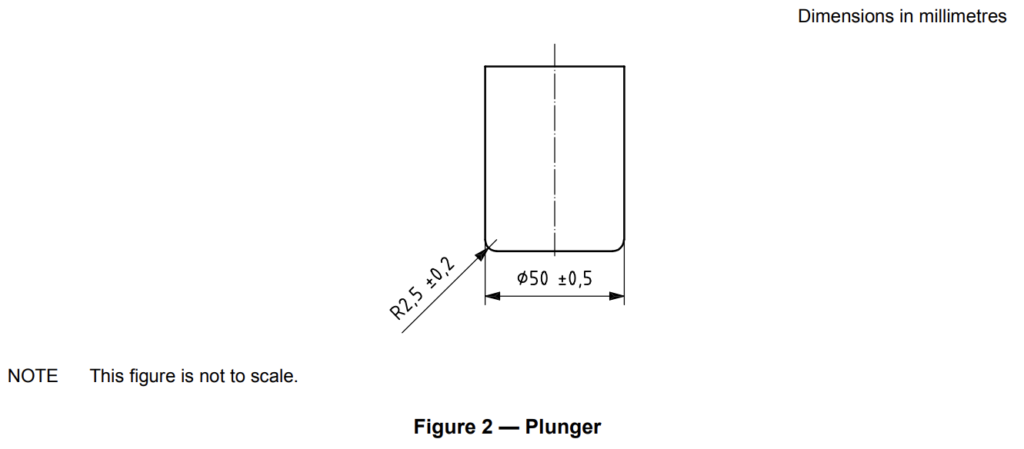

از یک سنبه فولادی زنگنزن با قطر (50 ± 0,5) mm استفاده میشود. شعاع لبه پیشرو سنبه باید (2,5 ± 0,2) mm باشد (شکل 2 را ببینید).
5.3 سیستم گیرهبندی.

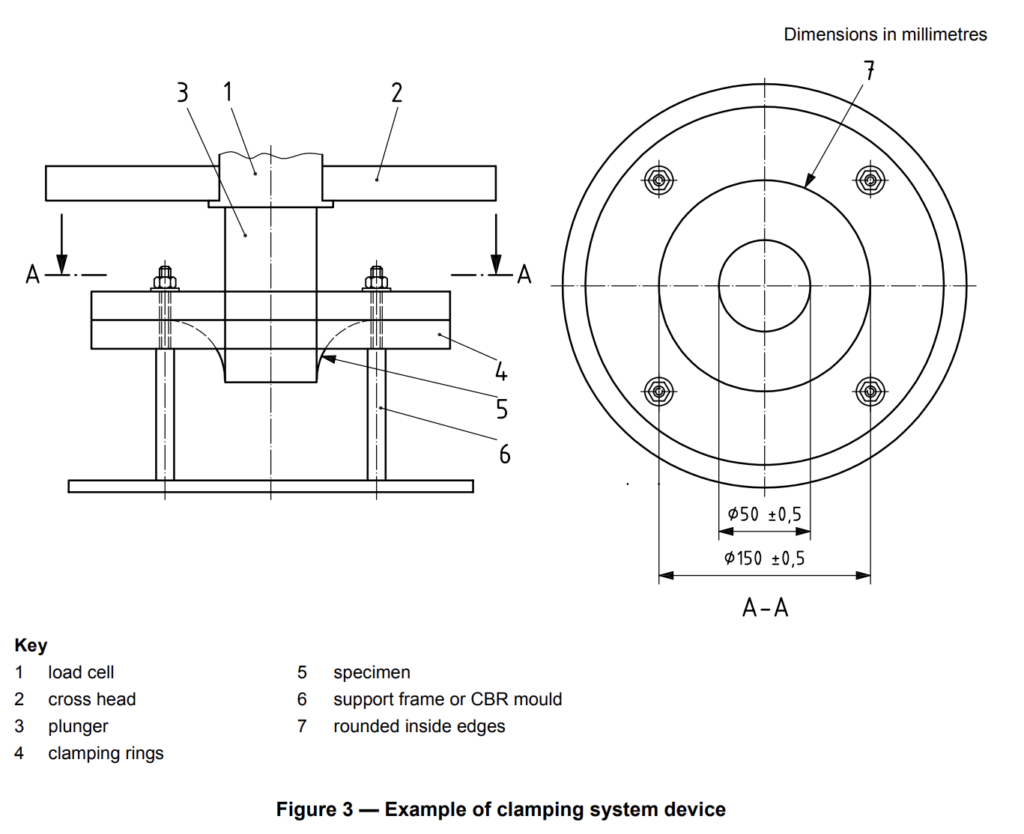

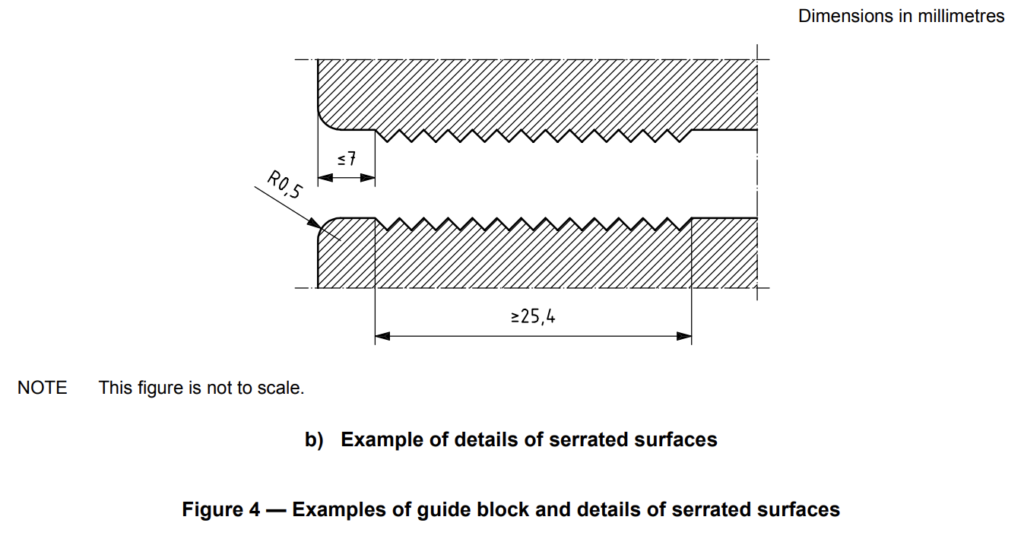

سیستم گیرهبندی باید از لغزش یا بریدهشدن نمونههای آزمون جلوگیری کند. قطر داخلی حلقههای گیرهبندی باید (150 ± 0,5) mm باشد. نمونههایی از سیستم گیرهبندی و بلوک راهنما در شکلهای 3 و 4 نشان داده شدهاند. سطوح باید بهگونهای تنظیم شوند که فاصله بین قطر داخلی حلقه و ناحیه گیرش (یعنی شروع دندانهها، موجدارشدگیها و غیره) از 7 mm بیشتر نباشد.
8 روش اجرا

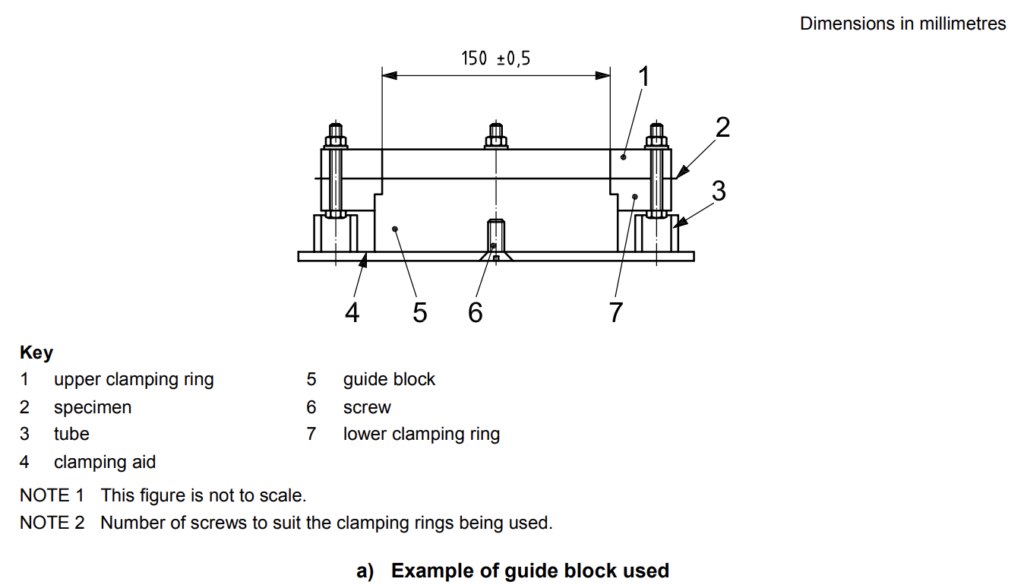

یک نمونه آزمون را بین حلقههای گیرهبندی سیستم گیرهبندی (شکل 3 را ببینید) محکم کنید؛ برای مثال، با استفاده از یک بلوک راهنما [شکل 4 الف) را ببینید]. نمونه آزمون و سیستم گیرهبندی را در دستگاه آزمون قرار دهید.
سنبه (شکل 2 را ببینید) را با نرخ (50 ± 5) mm/min به سمت نمونه آزمون و از میان آن حرکت دهید و ثبت جابجایی را در پیشبار 20 N آغاز کنید.
این روش را برای سایر نمونههای آزمون تکرار کنید.

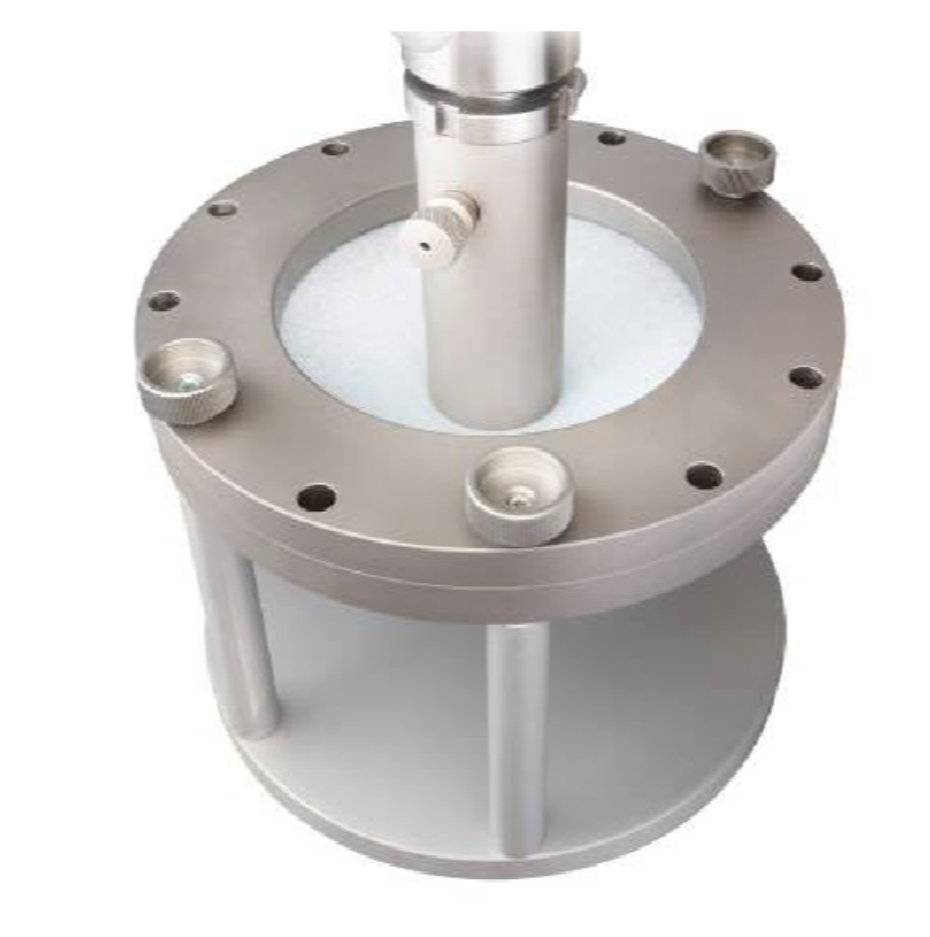

آزمون سوراخشدگی استاتیک (آزمون CBR) مطابق ISO 12236
- حداکثر بار 50KN
- بدنه فولادی
- هر دو انتها دارای آداپتورهای نری هستند
- مطابق ISO 12236
