۱—افزونه NI TDMS EXCEL را از لینک زیر دانلود کنید. این فایل از نوع ISO است و برای باز کردن آن به نرمافزار خواندن فایلهای ISO نیاز دارید. این افزونه TDMS را دانلود و نصب کنید. پس از آن، میتوانید فایلهای پایگاهداده TDMS را در MS Excel بخوانید.
۲- در مسیر اصلی «C:HYDRO TEST»، فایلهای TDMS مربوط به هر ایستگاه فشار قرار دارند. میتوانید این فایلها را برای تهیه نسخه پشتیبان در محل دیگری کپی کنید.
۳- با استفاده از افزونه TDMS Excel، میتوانید این فایلها را در MS EXCEL باز کنید.
۴- در صفحه دوم این فایل EXCEL، دو ستون وجود دارد که زمان ثبت و مقدار فشار ثبتشده برای ایستگاه مربوطه را نشان میدهند.

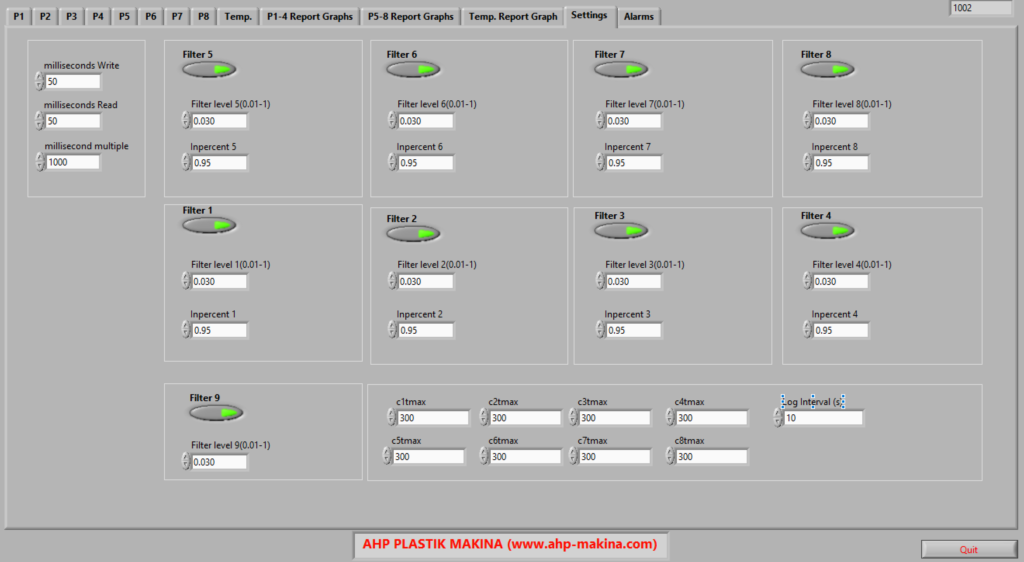

۵- فاصله زمانی بین هر رکورد را میتوان در صفحه تنظیمات نرمافزار فشار هیدرواستاتیک، مطابق شکل زیر، تنظیم کرد:
مقدار «Log interval» برحسب ثانیه است و فاصله زمانی بین هر رکورد این فایل پایگاهداده را نشان میدهد. این مقدار را بیش از حد کم تنظیم نکنید، زیرا در آزمونهای طولانیمدت باعث افزایش حجم فایل گزارش میشود. مقدار پیشفرض 10 ثانیه است.
۶—اگر میخواهید ثبت گزارش را از ابتدا شروع کنید، میتوانید فایل TDMS موجود در مسیر اصلی «C: HYDRO TEST» را حذف کنید یا آن را برش داده و در محل دیگری ذخیره کنید. به این ترتیب، هنگام اجرای نرمافزار فشار هیدرواستاتیک، ثبت اطلاعات بهصورت خودکار آغاز شده و فایل نیز بهطور خودکار ایجاد میشود.
۷- فراموش نکنید که نمودارهای هر ایستگاه فشار در نرمافزار فقط برای نمایش 100,000 نقطه از رکوردهای داده طراحی شدهاند؛ یعنی حداکثر 100,000 ثانیه را میتوان در این نمودارها مشاهده کرد. اگر نمایش نمودار متوقف شد، کافی است روی نمودار کلیک راست کرده و گزینه «Clear Chart» را انتخاب کنید. پس از آن، نمایش فشار دوباره آغاز میشود. نگران نباشید؛ ثبت اطلاعات در پایگاهداده بهصورت خودکار و بدون توقف ادامه خواهد داشت.
