6.5 کشش
6.5.1 سه نمونه از MPT باید به مدت یک دقیقه، در برابر کشش 156 N (35 Ibf) که مطابق با 6.5.5 – 6.5.6 اعمال میشود، مقاومت کنند. طول هر نمونه باید تقریباً 457 mm (18 اینچ) باشد. پس از آزمون، هنگام بررسی با دید عادی یا دید اصلاحشده تا حد عادی، نباید هیچگونه شکاف، ترک، پارگی، جداشدگی لایهها یا سایر بازشدگیها وجود داشته باشد. آسیب واردشده به MPT باید بدون خمکردن، کشیدن یا اعمال کشش بیشازحد به MPT تعیین شود.
6.5.2 برای اهداف این آزمون، مجاز است دامنه اندازههای MPT ساختهشده از یک ماده یکسان، با کوچکترین اندازه (قطر داخلی) و یک نمونه آزمون دارای کمترین ضخامت دیواره نمایندگی شود. برای اهداف این آزمون، هر یک رنگ مجاز است نماینده دامنه رنگها باشد.

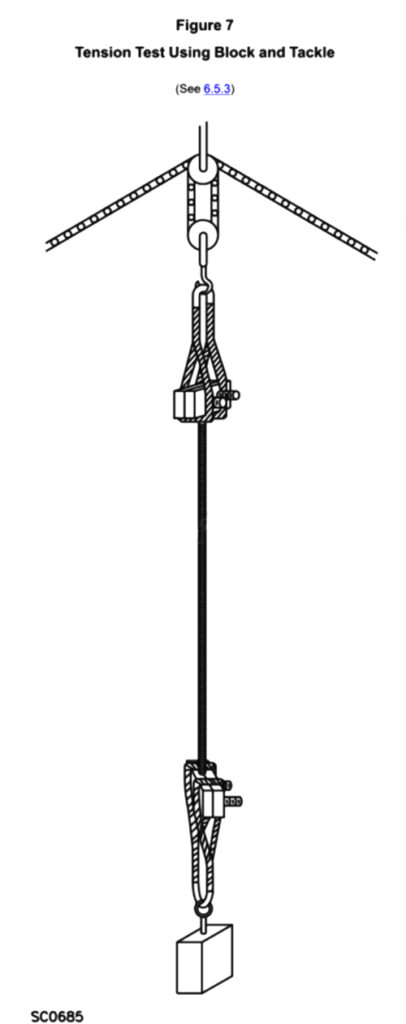

6.5.3 دستگاه باید شامل یک جفت گیره یا فک، و یک وزنه یا دستگاه آزمون کشش برای اعمال نیروی مشخصشده در 6.5.1 باشد. در صورت استفاده از وزنه، باید یک قرقره مرکب یا قرقره تفاضلی برای بلندکردن نمونه آزمون، گیرهها و وزنه فراهم شود (شکل 7 را ببینید).

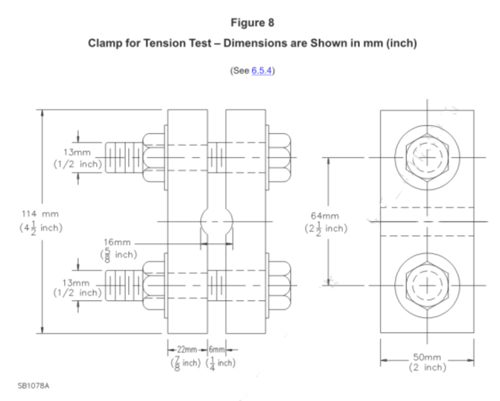

6.5.4 در آزمونی که با استفاده از وزنه و یکی از تجهیزات قرقره مرکب یا قرقره تفاضلی انجام میشود، گیرهها باید از چوب سخت یا مواد مشابه ساخته شوند. دو قطعه تشکیلدهنده هر گیره باید با استفاده از دو پیچ به یکدیگر متصل شوند تا MPT بدون لهشدن، بهطور محکم بین فکها بسته شود (شکل 8 را ببینید).
6.5.5 در آزمونی که با استفاده از وزنه و یکی از تجهیزات قرقره مرکب یا قرقره تفاضلی انجام میشود، هر نمونه آزمون 1.1-m (44-inch) از لوله MPT باید در گیرهها بسته شود، بهگونهای که انتهای آن حدود 50 mm (2 اینچ) از لبههای هر گیره بیرون بزند. در نتیجه، طول نمونه آزمون بین گیرهها 0.9 m (36 اینچ) خواهد بود؛ سپس گیرهها باید محکم شوند تا از لغزش نمونه آزمون جلوگیری شود. نمونه آزمون باید از گیره بالایی آویزان شود و یک حلقه طناب از روی قلاب مجموعه قرقره مرکب یا قرقره تفاضلی عبور کند و وزنهای که نیروی مشخصشده در 6.5.1 را اعمال میکند، به گیره پایینی متصل شود. نمونه آزمون باید در تمام طول خود بهصورت عمودی و عمود بر سطوح گیرهها آویزان باشد. سپس نمونه آزمون، گیرهها و وزنه باید بهآرامی بالا برده شوند تا کشش تا حد امکان بهطور یکنواخت به نمونه آزمون اعمال شود. کل وزنه باید ظرف 30 ثانیه اعمال شود، بهگونهای که وزنه از زمین جدا شده و آزادانه در هوا آویزان باشد. باید از چرخش وزنه جلوگیری شود. وزنه باید به مدت 60 ثانیه توسط نمونه آزمون نگه داشته شود؛ سپس باید روی زمین پایین آورده شده و وزنه و گیرهها جدا شوند.
6.5.6 در آزمونی که با استفاده از دستگاه آزمون انجام میشود، نمونه آزمون باید در فکهای دستگاه گرفته شود. برای جلوگیری از لهشدن نمونه آزمون توسط فکها، باید در انتهای نمونه آزمون، درپوشهای فلزی گرد قرار داده شوند. سپس فکها باید با سرعت 50 ±5 mm/min (21.0 ±0.2 in/min) از یکدیگر دور شوند تا کشش نمونه آزمون به نیروی مشخصشده در 6.5.1 برسد. این سطح کشش باید به مدت 60 ثانیه حفظ شود و سپس با همان سرعتی که اعمال شده است، آزاد شود. برای هرگونه تنظیم لازم بهمنظور حفظ کشش در طول 60 ثانیه، فکها باید با سرعت 12.5 ±3.0 mm/min (0.5 ± 0.12 in/min) از یکدیگر دور شوند.
چیدمان آزمون کشش مطابق با UL 1696
- سهپایه
- طناب شامل میشود
- فیکسچر مطابق با UL1696 شامل میشود
- قرقره تفاضلی مجهز برای اعمال آسان نیرو
- طول نمونه 1.1 m
- وزنه برای اعمال نیروی 156N
