12.12 مقاومت پوشش در برابر ضربه
12.12.1 تجهیزات
تجهیزات باید شامل موارد زیر باشد:
(a) دستگاه آزمون ضربه با ویژگیهای زیر:
(i) جرم سقوطکننده 1 kg؛
(ii) ضربهزننده ساچمهای با قطر 15.8 mm؛
(iii) لوله شیاردار مدرج به طول 1 m؛
(iv) برای نمونههای آزمون پوششدادهشده در آزمایشگاه، سندانهای تخت سختکاریشده تا 55 ± 5 HRC؛
(v) برای نمونههای آزمون حاصل از رینگهای آزمون، سندانی با شعاع 40 mm سختکاریشده تا 55 ± 5 HRC؛ و
(vi) پایه چوبی متصل با ابعاد حداقل 600 × 600 × 600 mm که سطح بالایی آن از چوب سخت باشد؛
(b) آشکارساز ناپیوستگی dc؛ و
(c) فریزر.
12.12.2 نمونههای آزمون
نمونههای آزمون پوششدادهشده در آزمایشگاه باید تقریباً دارای ابعاد 6.4 × 25 × 200 mm باشند. نمونههای آزمون حاصل از رینگهای آزمون باید تقریباً دارای ابعاد 25 mm × 200 mm × ضخامت دیواره لوله باشند، بهطوریکه بعد 200 mm موازی با محور لوله باشد.
12.12.3 روشهای اجرا
12.12.3.1 نمونه آزمون را در فریزر قرار دهید، آن را تا دمای –30 ± 3 °C سرد کنید و حداقل به مدت 1 h در این محدوده دما نگه دارید. نمونه آزمون سردشده را در دستگاه آزمون ضربه و در مرکز سندان مربوطه قرار دهید.
12.12.3.2 با استفاده از انرژی ضربه حداقل 1.5 J، سه ضربه به نمونه آزمون وارد کنید، بهطوریکه نقاط ضربه حداقل 50 mm از یکدیگر فاصله داشته باشند. هر سه ضربه باید حداکثر ظرف 30 s پس از خارج کردن نمونه آزمون از فریزر تکمیل شوند. پس از حداکثر 10 ضربه، ساچمه را به محل استفادهنشده دیگری بچرخانید و پس از حداکثر 200 ضربه آن را تعویض کنید.
12.12.3.3 اجازه دهید نمونه تا دمای 20 ± 5 °C گرم شود. وجود ناپیوستگیها را با استفاده از آشکارساز ناپیوستگی dc تنظیمشده روی
1750 ± 250 V، یا آشکارساز ناپیوستگی اسفنج مرطوب تنظیمشده روی 67.5 ± 4.5 V بررسی کنید.
12.12.4 گزارشها
در مواردی که بند 11.1要求 میکند، اطلاعات زیر باید توسط مجری پوشش به خریدار گزارش شود:
(a) شماره بچ پودر اپوکسی؛
(b) تاریخ آزمون؛
(c) مقدار انرژی ضربه اعمالشده بر حسب ژول؛
(d) ولتاژ آشکارسازی ناپیوستگی

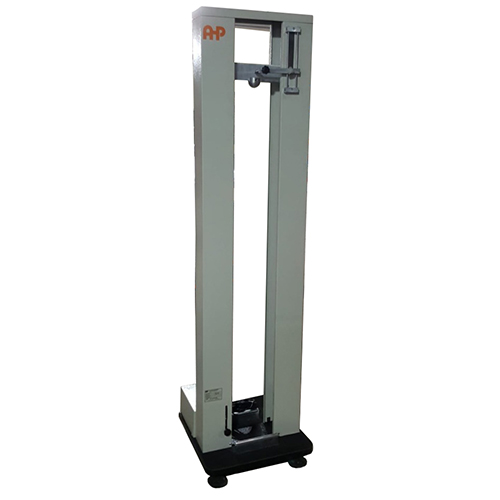

دستگاه آزمون ضربه سقوط وزنه مطابق با CSA Z245.20
- فیکسچر برای نمونهها در اندازههای مختلف در دسترس است
- فیکسچر با کنترل دستی و کاربری آسان
- حداکثر ارتفاع سقوط: 100 cm
- شعاع سر وزنه سقوطکننده: 15.8 mm
- وزنه سقوطکننده: 1 Kg
- واحد ترمز از ضربههای بعدی جلوگیری کرده و اندازهگیری دقیق را فراهم میکند
- رهاسازی دارت بهصورت مغناطیسی یا پنوماتیکی
- تنظیم دستی ارتفاع
- سندانهای تخت سختکاریشده تا 55 ± 5 HRC
- سندان با شعاع 40 mm سختکاریشده تا 55 ± 5 HRC
- پایه چوبی متصل با ابعاد حداقل 600 × 600 × 600 mm
فریزر عمیق مطابق با CSA Z245.20
- کنترلر دیجیتال دما
- تایمر دیجیتال بهصورت استاندارد
- محفظه داخلی از جنس SS304
- ظرفیت محفظه داخلی: 55 Lit
- ابعاد داخلی 30*35*40
- دما -30C…دمای محیط
