4 دستگاه
4.1 دستگاه مورد استفاده برای آزمون باید بهگونهای طراحی شده باشد که با شرایط زیر مطابقت داشته باشد.
4.1.1 باید امکان مهار کردن نمونه آزمون پارچه بهگونهای وجود داشته باشد که
a) افقی باشد و برآمدگی نداشته باشد؛
b) سطحی به مساحت 100 cm2 * از پارچه، از زیر یا روی پارچه، تحت فشار آبِ پیوستهافزاینده قرار گیرد؛
C) در طول مدت آزمون، هیچگونه نشت آب از محل گیرهها رخ ندهد (به پیوست، بند A.1 مراجعه شود)؛
d) نمونه آزمون در گیرهها لغزش نداشته باشد؛
e) هرگونه تمایل به نفوذ در لبه مهارشده نمونه آزمون به حداقل برسد (به پیوست، بند A.1 مراجعه شود).
4.1.2 آب در تماس با نمونه آزمون باید آب مقطر یا آب کاملاً یونزداییشده باشد که در یکی از دماهای 20 ± 2 °C یا 27 ± 2 °C نگهداری شده است. گزینه انتخابشده باید در گزارش آزمون ذکر شود. (استفاده از آب با دمای بالاتر، مقادیر کمتری از هد هیدرواستاتیکی ایجاد میکند؛ میزان این اثر ممکن است از پارچهای به پارچه دیگر متفاوت باشد.)
4.1.3 نرخ افزایش فشار آب باید 10 ± 0,5 cm یا 60 ± 3 cmH2O/min** باشد. نتایج بهدستآمده با دو نرخ متفاوت ممکن است یکسان نباشند. گزینه انتخابشده باید در گزارش آزمون ذکر شود.
4.1.4 مانومتری که به هد(های) آزمون متصل است باید امکان قرائت فشار را با دقت 0,5 cmH2O فراهم کند (به پیوست، بند A.2 مراجعه شود).
6 نمونههای آزمون
پس از دریافت، پارچه را تا حد امکان کمتر جابهجا کنید، از تا کردن شدید آن خودداری کنید و آن را به هیچ روشی (برای مثال با اتو کردن) جز آمادهسازی و ایجاد شرایط استاندارد، تحت عملیات دیگری قرار ندهید. دستکم پنج نمونه آزمون از نقاط مختلف پارچه بردارید تا نماینده ماده به کاملترین شکل ممکن باشند. پارچه را میتوان بدون
برش نمونههای آزمون آزمایش کرد. نواحی دارای چروکهای عمیق یا آثار تاخوردگی نباید آزمون شوند.
7 روش آزمون
برای هر نمونه آزمون، آب مقطر تازه تهیه کنید (به پیوست، بند A.3 مراجعه شود).
تمام آب را از سطوح گیرهگیری پاک کنید. نمونه آزمونِ آمادهشده را در هد آزمون طوری مهار کنید که رویه پارچه با آب در تماس باشد. مهار کردن باید بهگونهای انجام شود که پیش از شروع آزمون، آب از میان نمونه آزمون به بیرون رانده نشود. نمونه آزمون را بلافاصله در معرض فشار آبِ افزاینده قرار دهید. بهطور پیوسته بروز هرگونه نشانه نفوذ آب را مشاهده کنید.
فشار، برحسب سانتیمتر متعارف آب، را در نقطهای ثبت کنید که آب برای نخستین بار در سومین محل از نمونه آزمون ظاهر میشود. دقت ثبت فشار باید به صورت زیر باشد:
—تا 1 mH2O : 0,5 cm
—بیش از 1 mH20 و تا 2 mH2O : 1 cm
—بیش از 2 mH2O : 2 cm
قطرات بسیار ریزی را که پس از تشکیل، رشد نمیکنند، در نظر نگیرید. قطرات بعدی را که از همان محل در پارچه نفوذ میکنند، شمارش نکنید. مشخص کنید که آیا نفوذ آب در سومین محل در لبه گیره رخ میدهد یا خیر؛ و هر آزمونی را که در آن چنین نفوذی در فشاری کمتر از کمترین فشار ثبتشده برای سایر نمونههای آزمون از همان نمونه رخ دهد، نامطلوب تلقی کنید. آزمون نمونههای آزمون بیشتری را ادامه دهید تا تعداد لازم از نتایج قابلقبول به دست آید.
8 محاسبه و بیان نتایج
میانگین فشارهای ثبتشده برای نمونههای آزمونشده مطابق بند 7 را محاسبه کنید. نتایج منفرد و نتیجه میانگین را برحسب سانتیمتر متعارف آب گزارش کنید.

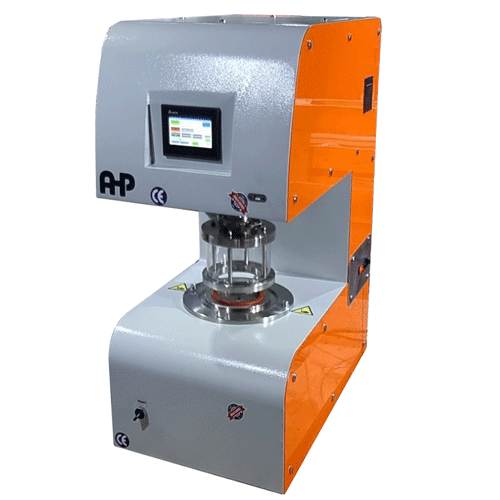

دستگاه تست آبگذری مطابق ISO 811
- نگهدارنده نمونه با آببندی
- دو نرخ متفاوت برای افزایش فشار (نرخ قابل تنظیم است)
- صفحهنمایش لمسی
- چاپگر حرارتی
- سطح آزمون 100mm2
- سرعت افزایش فشار 10 یا 60 cm H2O
- حداکثر ظرفیت 1000 cm H2O (گزینههای دیگر نیز موجود است)
