۶.۶ آمادهسازی نمونهآزمونها برای تعیین انطباق با الزامات خزش، تغییر ابعادی و استحکام فشاری
۶.۶.۱ دما
نمونهآزمونها را در دمای (23 +- 2) ºC آماده کنید، مگر آنکه بهگونهای دیگر مشخص شده باشد.
۶.۶.۲ اختلاط
مقداری از آمالگام را که برای ساخت یک استوانه آزمون با ارتفاع (8 +- 1) mm پس از تراکم در قالب نشاندادهشده در شکل 1 کافی باشد، مخلوط کنید. در صورت لزوم، ارتفاع استوانه را با متراکمکردن تنها بخشی از مخلوط آمالگام در قالب تنظیم کنید.
برای آلیاژی که بهصورت قرص یا پودر فله عرضه میشود، جرم آلیاژ و جرم جیوه مورد استفاده در اختلاط، کپسول، دسته هاون (در صورت نیاز) و هر وسیله جانبی دیگری که برای اختلاط لازم است، باید مطابق موارد
توصیهشده توسط سازنده و بر اساس 7.3.2 و 7.2.1 h) باشد. از جیوه دندانپزشکی مطابق با الزامات 4.5 و 4.6 این استاندارد بینالمللی استفاده کنید.
برای محصولاتی که بهصورت کپسولهای از پیش دوزبندیشده عرضه میشوند، به تعداد موردنیاز از کپسولها استفاده کنید. اگر استفاده از بیش از یک کپسول لازم باشد، آنها را بهطور همزمان و با استفاده از تجهیزاتی از یک نوع مخلوط کنید.
از آمالگاماتوری استفاده کنید که با ISO 7488 مطابقت داشته باشد. سازنده محصول آمالگام باید مطابق با 7.3.1 b)، تنظیمات آمالگاماتور و زمان اختلاط را مشخص کند.
۶.۶.۳ دستگاه آمادهسازی نمونهآزمونها برای تعیین خزش، تغییر ابعادی
و استحکام فشاری
۶.۶.۳.۱ کلیات

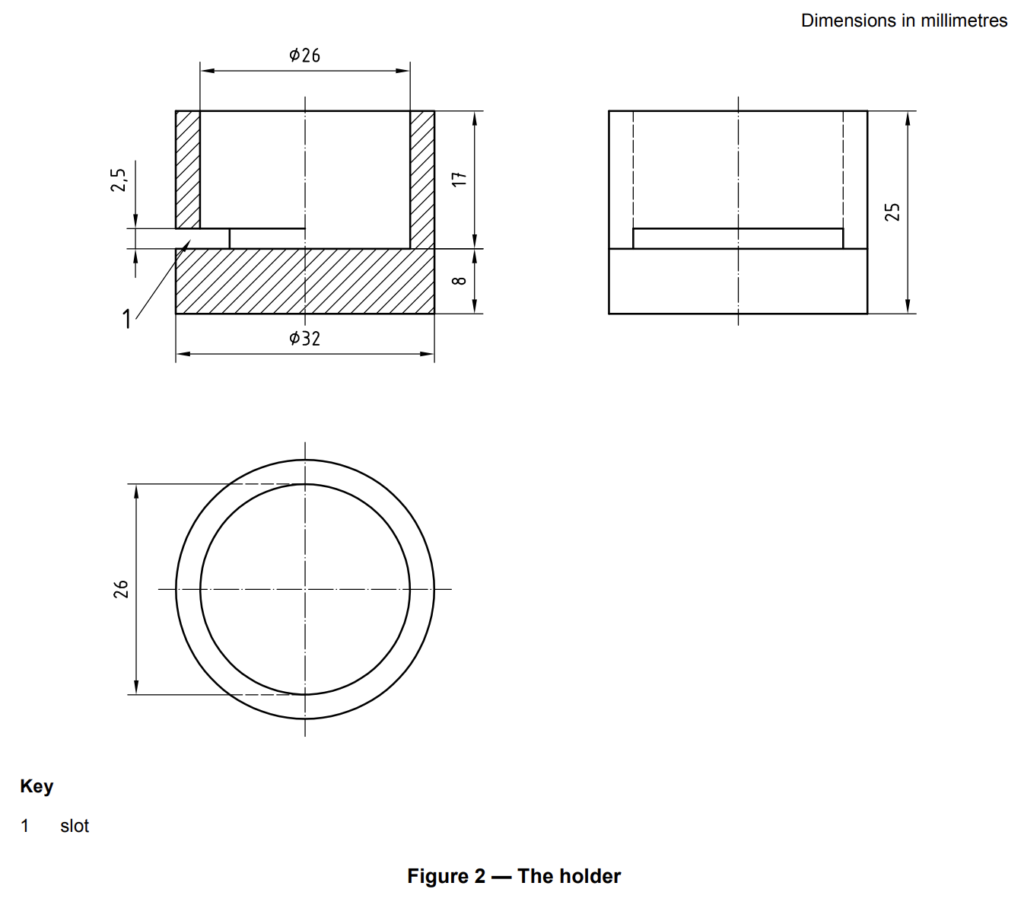

دستگاه را مطابق شکلهای 1 تا 5 به کار ببرید.
۶.۶.۳.۲ مواد و تلرانسهای ساخت دستگاه
نگهدارنده، فاصلهگذارها و کلاهک را از فولاد نورد سرد یا فولاد زنگنزن بسازید. قالب و سنبهها را از فولاد ابزار سختکاریشده یا فولاد زنگنزن سختکاریشده بسازید. سطوح کاری قالب و سنبهها را تا عمق زبری مغزی (Rk) حداکثر 6,3 µm، هنگام آزمون مطابق با ISO 13565-2، هونکاری کنید. حدود لقی بین قالب و سنبهها باید مطابق با ISO 286-2 برابر F7h7 باشد.
۶.۶.۳.۳ مونتاژ دستگاه

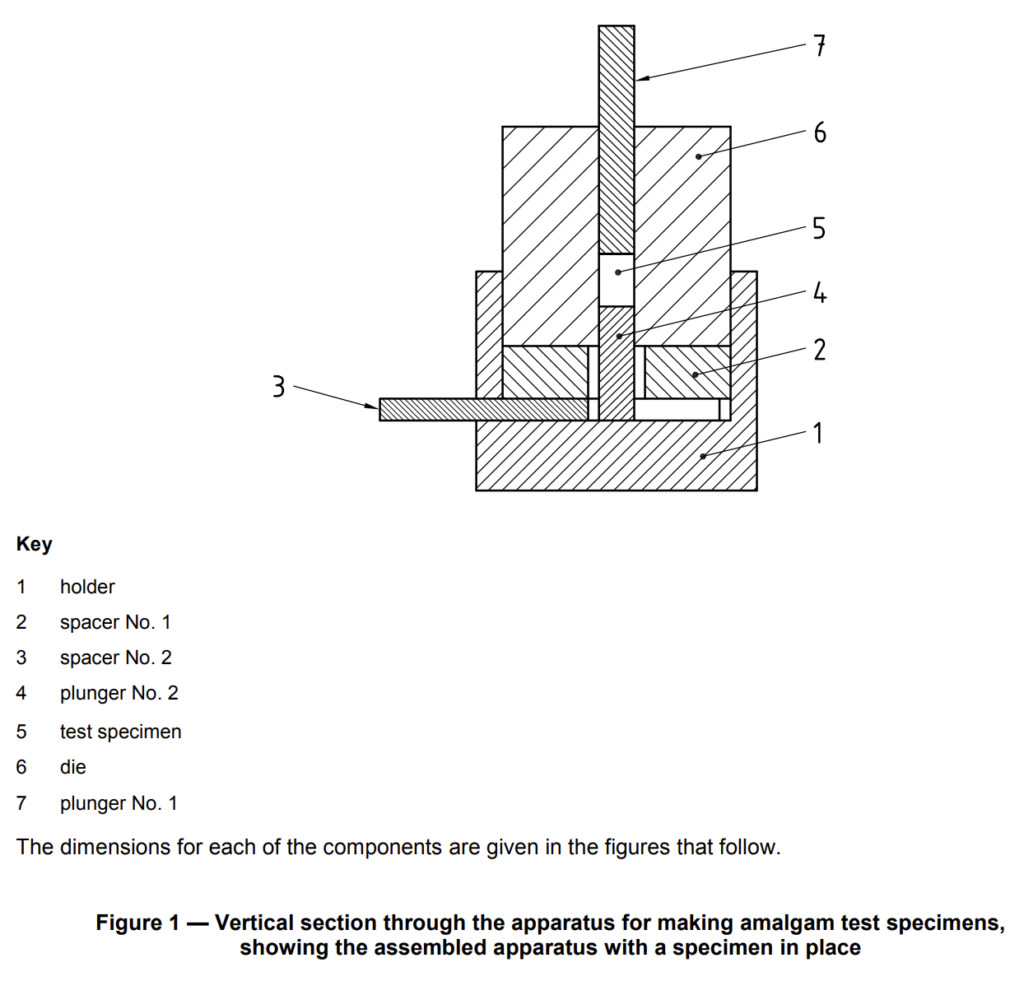

برای ساخت نمونهآزمونهای خزش و استحکام فشاری، نگهدارنده، فاصلهگذارهای شماره 1 و 2، قالب و سنبه شماره 2 را مطابق شکل 1 مونتاژ کنید.

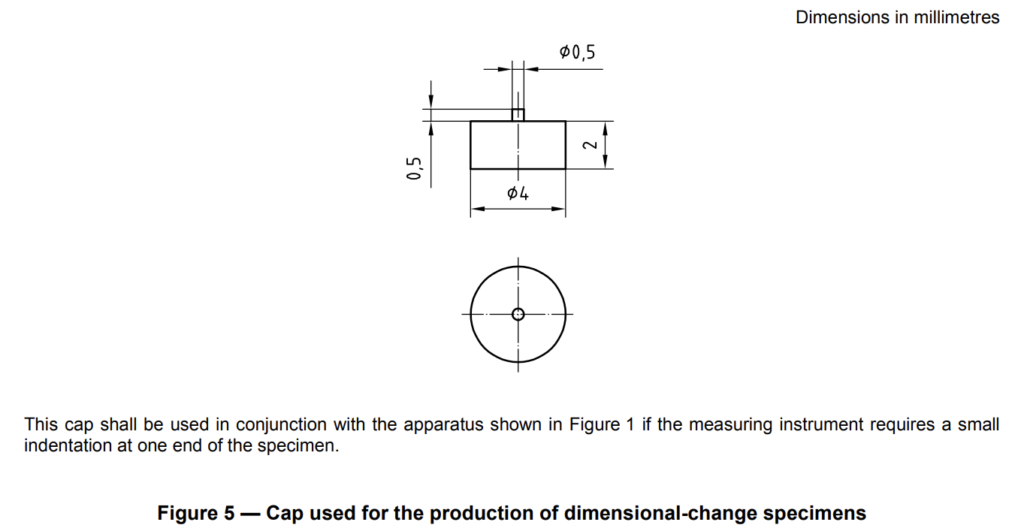

برخی ابزارهای اندازهگیری مورد استفاده در آزمون تغییر ابعادی (برای مثال تداخلسنجها) ممکن است به ایجاد اثر یا فرورفتگی روی سطح انتهایی نمونهآزمون نیاز داشته باشند؛ این اثر توسط کلاهک نشاندادهشده در شکل 5 ایجاد میشود. برای ساخت نمونهآزمونهای تغییر ابعادی، در صورتی که برای ابزار اندازهگیری مورد استفاده مناسب باشد، کلاهک را در مجموعه مونتاژ قرار دهید. در این حالت، کلاهک را روی سنبه شماره 2 قرار دهید.
۶.۶.۴ تراکم
جرم یکپارچه آمالگام مخلوطشده را روی حفره قالب خالی کنید و بلافاصله با استفاده از چند ضربه یک متراکمکننده آمالگام با قطر کمی کمتر از 4 mm، آن را وارد قالب کنید. هنگام واردکردن، جیوه را خارج نکنید.

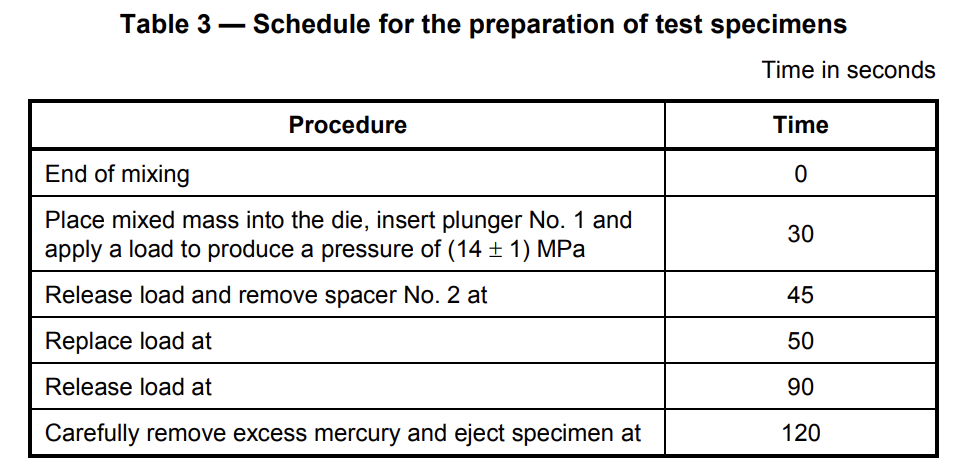

سنبه شماره 1 را وارد کنید و برنامه مندرج در جدول 3 را اجرا کنید. نمونهآزمون نباید پیرایش شود. پس از بیرونراندن،
نمونهآزمون را به هوایی با دمای (37 +- 1) ºC منتقل کنید.

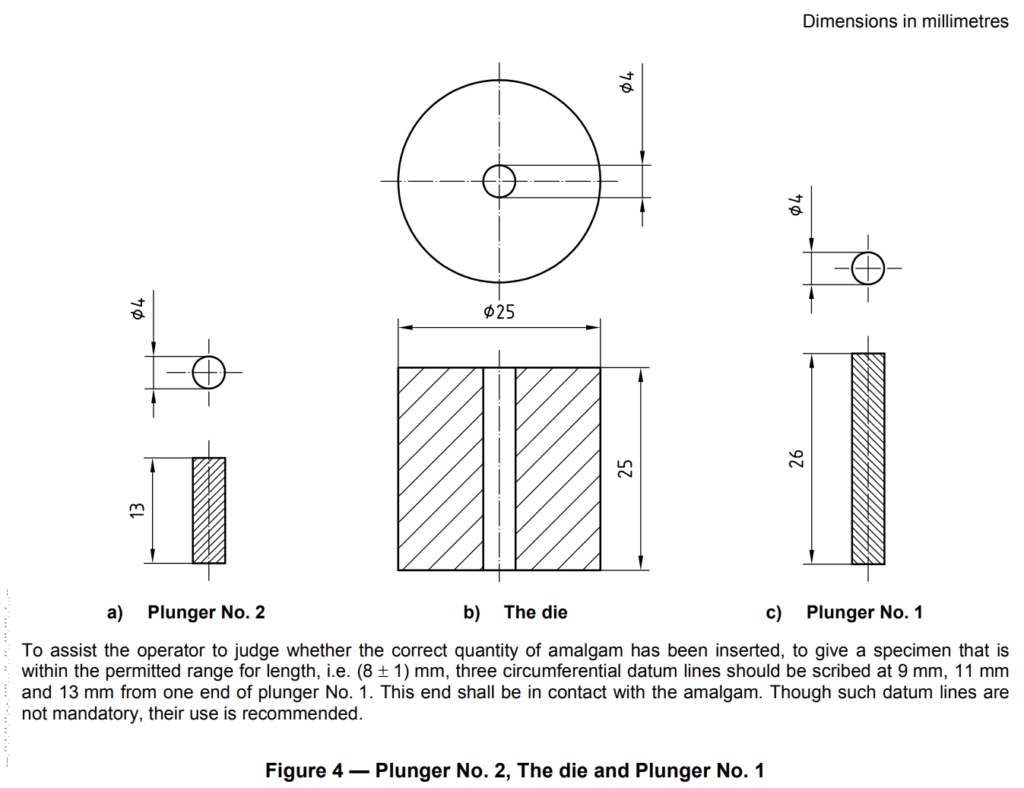

یادداشت: اگر روی سطح استوانهای سنبه شماره 1 خطوط نشانه محیطی حک شده باشد، این خطوط نقاط مرجعی برای تعیین این موضوع فراهم میکنند که آیا مقدار آمالگام واردشده، نمونهآزمونی با طول مجاز ایجاد میکند یا خیر. این خطوط در فاصلههای 9 mm، 11 mm و 13 mm از انتهای سنبهای قرار دارند که با آمالگام در تماس است.
اگر کلاهک (شکل 5) در دستگاه مونتاژشده وجود نداشته باشد و تنها خط نشانه 13 mm دیده شود، طول نمونهآزمون برابر (8 +- 1) mm خواهد بود.
اگر کلاهک (شکل 5) در دستگاه مونتاژشده وجود داشته باشد و هر دو خط نشانه 11 mm و 13 mm دیده شوند، اما خط 9 mm دیده نشود، طول نمونهآزمون برابر (8 +- 1) mm خواهد بود.
۶.۷ تعیین خزش
۶.۷.۱ آمادهسازی نمونهآزمونها
نمونهآزمونها را مطابق 6.6 آماده کنید. پنج نمونهآزمون بسازید. آنها را به مدت
(7,0 +- 0,2) روز در دمای (37 +- 1) ºC نگهداری کنید. پیش از آزمون، سطح هر دو انتهای هر نمونهآزمون را با استفاده از سایندههای پوششدار مرطوب مطابق با اندازه میکروگِریت P1200 و بر اساس ISO 6344-1:1998، بهصورت مسطح و عمود بر محور آن سنگزنی کنید.
طول هر نمونهآزمون را اندازهگیری کرده و آن را با دقت 0,01 mm بهعنوان طول اولیه ثبت کنید.
۶.۷.۲ روش اجرا
تنشی برابر با (36,0 +- 0,2) MPa را بهصورت عادی و یکنواخت روی دو انتهای استوانه اعمال کنید و آن را بهمدت 4 h بهطور پیوسته در دمای (37,0 +- 0,5) ºC حفظ کنید. تغییر طول نمونهآزمون را بین (1,00 +- 0,05) h و
(4,0 +- 0,1) h با دقت 0,01 mm ثبت کنید.

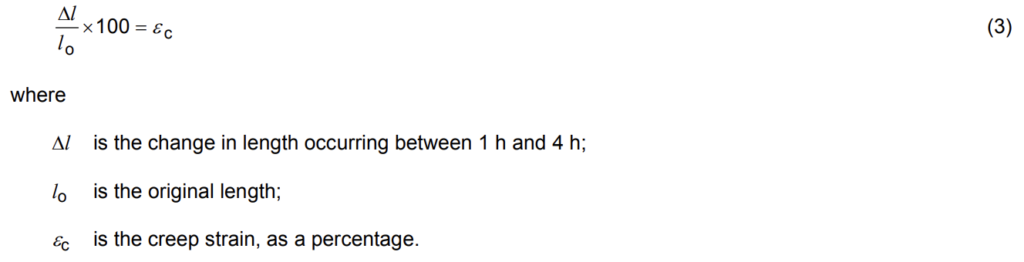

کرنش خزشی را با دقت 0,1 % بهصورت زیر محاسبه کنید:
سه نمونهآزمون را آزمون کنید. اگر هر سه نتیجه الزامات جدول 2 را برآورده کنند، آزمون دو نمونهآزمون دیگر ضروری نیست.
اگر یکی از سه نمونهآزمون الزامات جدول 2 را برآورده نکند، دو نمونهآزمون دیگر را آزمون کنید.
بیش از پنج نمونهآزمون را آزمون نکنید.
۶.۸ تعیین تغییر ابعادی حین سختشدن
۶.۸.۱ آمادهسازی نمونهآزمونها
نمونهآزمونها را مطابق 6.6 آماده کنید.
۶.۸.۲ روش اجرا
نمونهآزمون را در ابزار اندازهگیری قرار دهید. در طول آزمون، نمونهآزمون را تحت قیدی بیشتر از
0,02 N قرار ندهید. در طول آزمون، دمای نمونهآزمون را روی (37 +- 1) ºC حفظ کنید. تغییر ابعادی ایجادشده را بین (5,0 +- 0,1) min و (24,0 +- 0,1) h از پایان اختلاط، با دقت +- 0,5 µm اندازهگیری کنید. در (24,0 +- 0,1) h، طول نمونهآزمون را با دقت +- 0,01 mm اندازهگیری کنید.

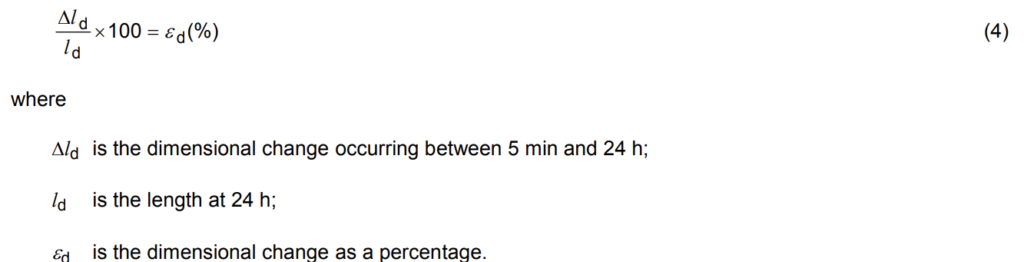

تغییر ابعادی را با دقت 0,01 % بهصورت زیر محاسبه کنید:
۶.۹ تعیین استحکام فشاری
۶.۹.۱ آمادهسازی نمونهآزمونها
نمونهآزمونها را مطابق 6.6 آماده کنید.
۶.۹.۲ روش اجرا
استحکام فشاری را با استفاده از یک دستگاه آزمون مکانیکی مناسب تعیین کنید. در طول آزمون،
دمای نمونهآزمون را روی (23 +- 2) ºC حفظ کنید. بار را بهصورت عادی و یکنواخت روی دو انتهای استوانه و با سرعت حرکتعرضی (0,5 +- 0,1) mm/min اعمال کنید. برای هر نمونهآزمون، استحکام فشاری را با دقت 5 MPa ثبت کنید.
۶.۹.۳ استحکام فشاری در 1 h
استحکام فشاری پنج نمونهآزمون را در (60 +- 2) min پس از اختلاط تعیین کنید.
اگر تنها سه نمونهآزمون الزامات استحکام فشاری در 1 h مندرج در جدول 2 را برآورده کنند، استحکام
فشاری پنج نمونهآزمون دیگر را تعیین کنید. بیش از ده نمونهآزمون را آزمون نکنید.
۶.۹.۴ استحکام فشاری در 24 h
استحکام فشاری پنج نمونهآزمون را در (24 +- 1) h پس از اختلاط تعیین کنید.
اگر تنها سه نمونهآزمون الزامات استحکام فشاری در 24 h مندرج در جدول 2 را برآورده کنند، استحکام فشاری پنج نمونهآزمون دیگر را تعیین کنید. بیش از ده نمونهآزمون را آزمون نکنید.
دستگاه آزمون کشش-فشار یونیورسال مطابق ISO 24234
- مطابق با ISO 527 و ISO 24234
- کنترل سروو
- بالاسکرو
- دو ستون
- درگاه USB برای اتصال به کامپیوتر
- نرمافزار مبتنی بر Windows
- تفکیکپذیری بار 1/10000
- محدوده سرعت تا 200 mm/min
- فکهای فشاری برای آزمون استحکام آمالگام
- کاربری آسان و نمایش واضح (منحنیهای آزمون، محاسبات)
- تعویض آسان فکها از طریق اتصال نر-ماده
- دقت ±0.5% از کل مقیاس
- بالاسکرو دقیق و خودتمیزشونده
- موتور سروو بدون جاروبک، عملکرد بدون نیاز به تعمیر و نگهداری
- کالیبراسیون آسان لودسل
- ویدئوی آموزشی همراه دستگاه
- نرمافزار همراه دستگاه
- پشتیبانی آنلاین و غیرحضوری 7/24
- قالب ساخت نمونهآزمون آمالگام بهصورت آپشن ارائه میشود (در صورت درخواست، جداگانه قیمتگذاری خواهد شد)
دستگاه آزمون خزش آمالگام مطابق ISO 24234
- قالب ساخت نمونهآزمون آمالگام بهصورت آپشن ارائه میشود (در صورت درخواست، جداگانه قیمتگذاری خواهد شد)
- سنسور اندازهگیری جابهجایی
- تعداد ایستگاهها مطابق درخواست مشتری
- وزنهها برای اعمال تنش 36 MPa روی قطعه نمونه
- درگاه USB برای اتصال به PC
- کنترل دما برای محفظه قطعه نمونه
- نمایش گرافیکی دما و جابهجایی
- ثبت دادهها به مدت 4 h
- گردش هوا برای محفظه نمونه
- پشتیبانی آنلاین و غیرحضوری 7/24
- نرمافزار همراه دستگاه
- نرمافزار مبتنی بر Windows
- ویدئوی آموزشی همراه دستگاه
- کامپیوتر بهصورت آپشن ارائه میشود (دستگاه میتواند با هر کامپیوتری مجهز به هر نسخهای از WINDOWS کار کند)
