ISO 811 – پارچههای نساجی – تعیین مقاومت در برابر نفوذ آب – آزمون فشار هیدروستاتیک / تجهیزات آزمون
4 دستگاه
4.1 دستگاه مورد استفاده برای آزمون باید بهگونهای طراحی شده باشد که با شرایط زیر مطابقت داشته باشد.
4.1.1 باید امکان بستن نمونه آزمون پارچه بهگونهای وجود داشته باشد که
a) نمونه بهصورت افقی قرار گیرد و برآمده نباشد؛
b) سطحی به مساحت 100 cm2 * از پارچه، از زیر یا روی پارچه، تحت فشار آبِ بهطور پیوسته افزاینده قرار گیرد؛
C) در طول مدت آزمون، هیچگونه نشت آب از محل گیرهها رخ ندهد (به پیوست، بند A.1 مراجعه شود)؛
d) نمونه آزمون در گیرهها لغزش نداشته باشد؛
e) هرگونه احتمال نفوذ آب از لبه بستهشده نمونه آزمون به حداقل برسد (به پیوست، بند A.1 مراجعه شود).
4.1.2 آبی که با نمونه آزمون در تماس است باید آب مقطر یا کاملاً دییونیزهشده باشد و در دمای 20 ± 2 °C یا 27 ± 2 °C نگهداری شود. گزینه انتخابشده باید در گزارش آزمون ذکر شود. (استفاده از آب با دمای بالاتر، مقادیر کمتری از هد هیدروستاتیک ایجاد میکند؛ میزان این اثر ممکن است از پارچهای به پارچه دیگر متفاوت باشد.)
4.1.3 نرخ افزایش فشار آب باید 10 ± 0,5 cm یا 60 ± 3 cmH2O/min** باشد. نتایج بهدستآمده با دو نرخ متفاوت ممکن است یکسان نباشند. گزینه انتخابشده باید در گزارش آزمون ذکر شود.
4.1.4 مانومتری که به هد(های) آزمون متصل است باید امکان قرائت فشار با دقت 0,5 cmH2O را فراهم کند (به پیوست، بند A.2 مراجعه شود).
6 نمونههای آزمون
پس از دریافت، پارچه را تا حد امکان کمتر جابهجا کنید، از تا زدن شدید آن خودداری کنید و بهجز آمادهسازی و conditioning، هیچگونه عملیات دیگری (برای مثال اتوکشی) روی آن انجام ندهید. حداقل پنج نمونه آزمون از نقاط مختلف پارچه بردارید تا ماده را تا حد امکان بهطور کامل نمایندگی کنند. پارچه را میتوان بدون
برش نمونههای آزمون آزمایش کرد. نواحی دارای چروکهای عمیق یا آثار تاخوردگی نباید آزمون شوند.
7 روش آزمون
برای هر نمونه آزمونشده، آب مقطر تازه فراهم کنید (به پیوست، بند A.3 مراجعه شود).
تمام آب را از سطوح گیره پاک کنید. نمونه آزمون آمادهسازیشده را در هد آزمون ببندید، بهگونهای که سطح رویی پارچه با آب در تماس باشد. بستن نمونه باید بهگونهای انجام شود که پیش از شروع آزمون، آب از میان نمونه آزمون رانده نشود. نمونه آزمون را بلافاصله در معرض فشار آبِ افزاینده قرار دهید. بهطور پیوسته وجود هرگونه نشانه نفوذ آب را بررسی کنید.
فشاری را، برحسب سانتیمتر متعارف آب، ثبت کنید که در آن آب برای نخستین بار در نقطه سوم نمونه آزمون ظاهر میشود. دقت ثبت فشار باید بهصورت زیر باشد:
—تا 1 mH2O : 0,5 cm
—بیش از 1 mH20 و تا 2 mH2O : 1 cm
—بیش از 2 mH2O : 2 cm
قطرات بسیار ریزی را که پس از تشکیل رشد نمیکنند، در نظر نگیرید. قطرات بعدی را که از همان نقطه در پارچه نفوذ میکنند، شمارش نکنید. بررسی کنید که آیا نفوذ آب در نقطه سوم در لبه گیره رخ میدهد یا خیر؛ هر آزمونی را که در آن چنین نفوذی در فشاری کمتر از کمترین فشار ثبتشده برای سایر نمونههای آزمون از همان نمونه رخ دهد، نامطلوب تلقی و رد کنید. آزمون نمونههای آزمون بیشتری را ادامه دهید تا تعداد لازم از نتایج قابلقبول بهدست آید.
8 محاسبه و بیان نتایج
میانگین فشارهای ثبتشده برای نمونههای آزمونشده مطابق بند 7 را محاسبه کنید. نتایج منفرد و نتیجه میانگین را برحسب سانتیمتر متعارف آب گزارش کنید.
نحوه کار با دستگاه
اتصالات هوا، آب و برق

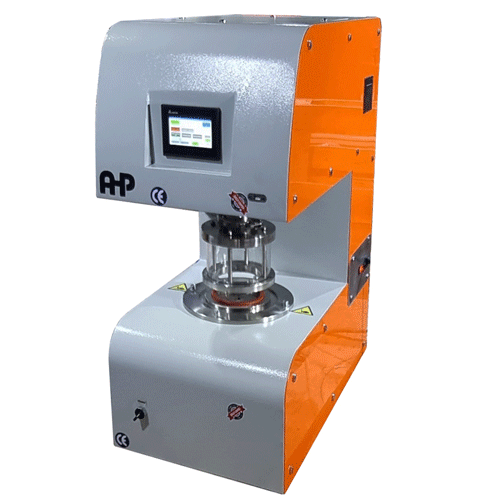

1- دستگاه را روی سطحی مستحکم قرار دهید و پایهها را تنظیم کنید.

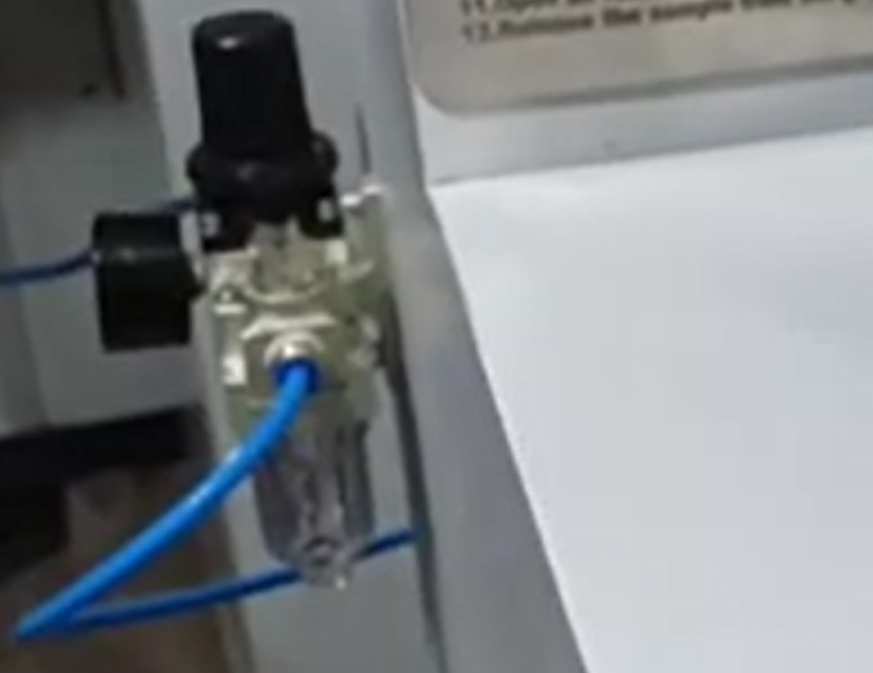

2- در سمت چپ دستگاه، خط ورودی هوای فشرده قرار دارد. برای اتصال به این رگولاتور فشار، به شیلنگ هوای فشرده 6mm نیاز دارید. فشار اصلی را روی کمتر از 4 bar تنظیم کنید.
3- برق اصلی را به یک پریز برق تکفاز 220V-50Hz متصل کنید. اتصال سیم ارت را فراموش نکنید.
4- شیلنگ آب پشت دستگاه را به خط آب دارای شیر متصل کنید.
5- خط تخلیه دستگاه را به خط تخلیه آب آزمایشگاه خود متصل کنید.

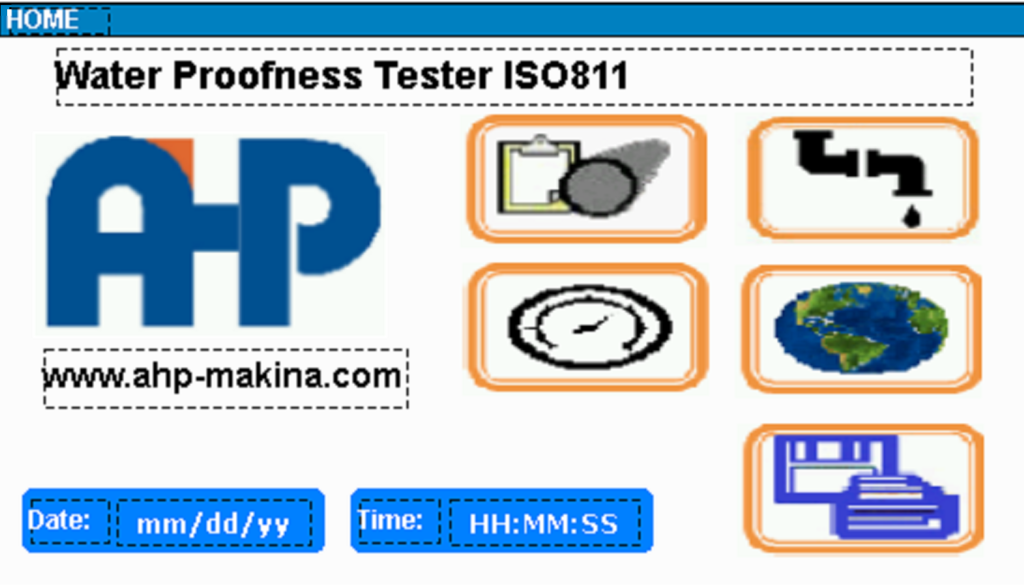

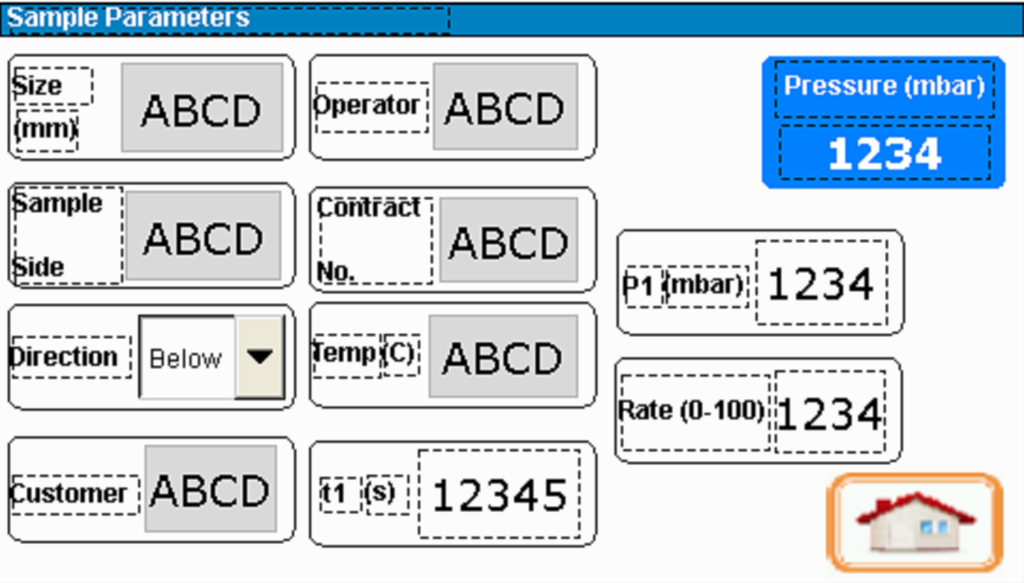

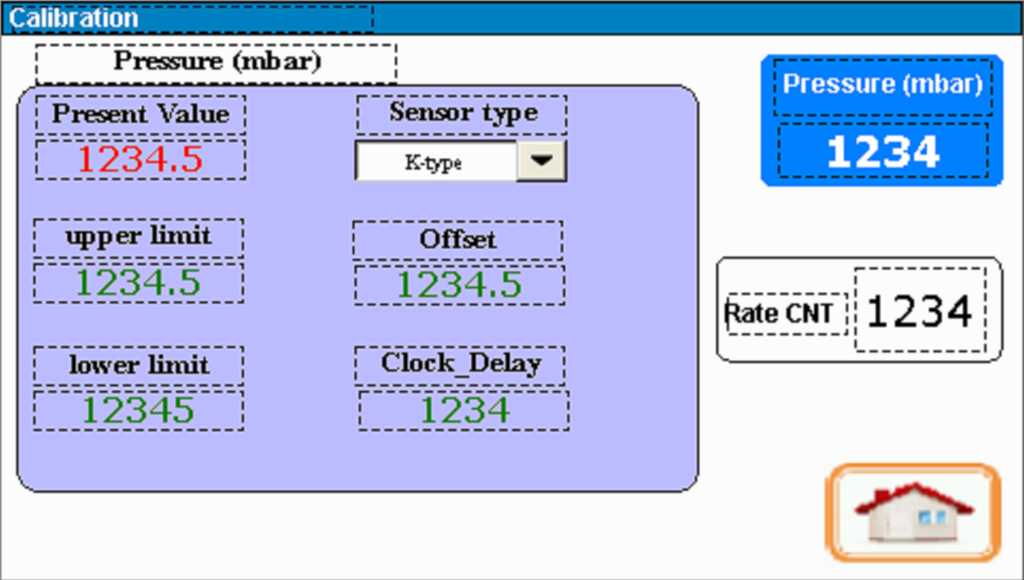

در صفحه اول پارامترهای نمونه، میتوانید پارامترهای نمونهای را که قصد دارید آزمون آن را آغاز کنید وارد نمایید. این اطلاعات هنگام چاپ گزارش روی کاغذ چاپ میشود و همچنین هنگام انتقال دادهها از درگاه داده به فلشدیسک، در فایل EXCEL ذخیره خواهد شد.
در این صفحه، 3 پارامتر وجود دارد که مستقیماً آزمون را کنترل میکنند:
t1(s): این پارامتر برحسب ثانیه است و مدت زمانی را مشخص میکند که فشار اعمال خواهد شد.
p1(mbar): سطح فشاری است که به قطعه نمونه اعمال خواهد شد.
Rate (0-100): نرخ اعمال فشار به قطعه نمونه است.
پس از تنظیم پارامترهای کنترلی (t، p و نرخ افزایش فشار) در صفحه اول، میتوانید به صفحه آزمون بروید.
پیش از شروع آزمون، باید روی Drain Off کلیک کنید. این کلید در صفحه HMI، در صفحه بالا، قرار دارد.

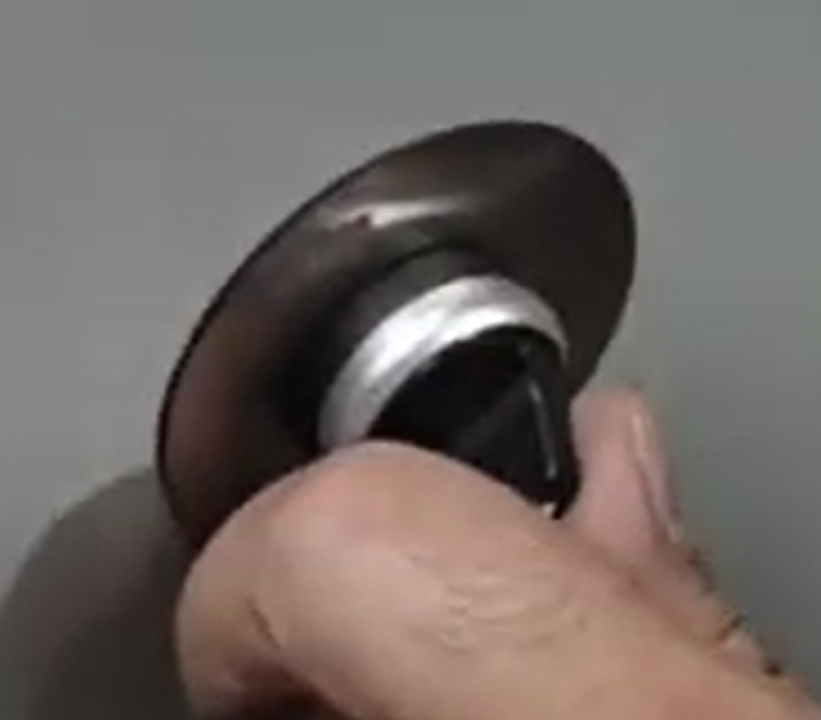

سپس باید «Air Relief Valve» را در سمت راست پنل جلویی باز کنید (مطابق تصویر زیر).

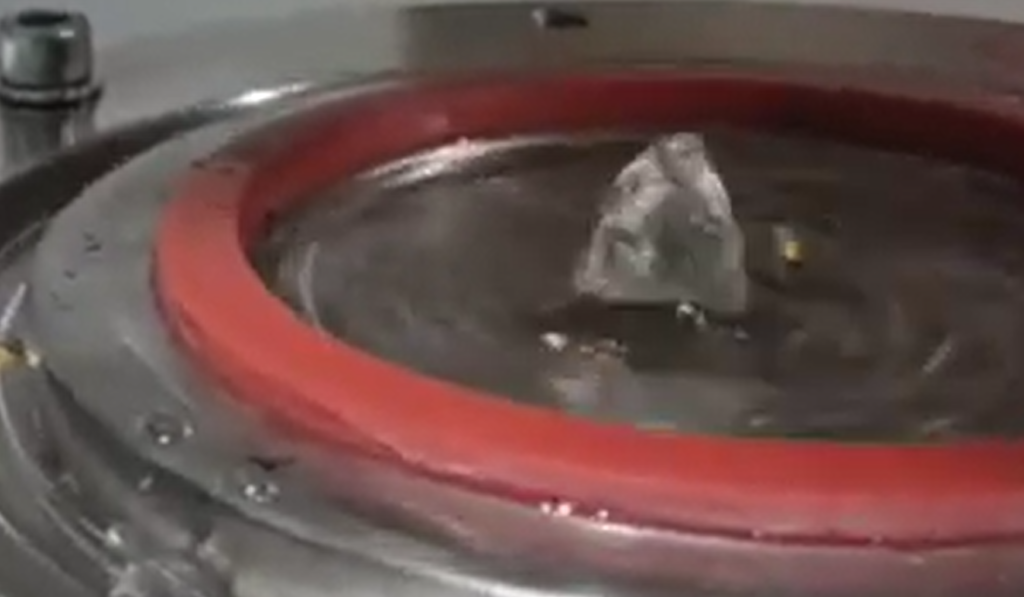

«Water Fill Valve» را در سمت چپ پنل جلویی دستگاه باز کنید تا نگهدارنده نمونه (تصویر زیر) بدون حبابهای هوا از آب پر شود. سپس شیر پرکن دستی را ببندید.

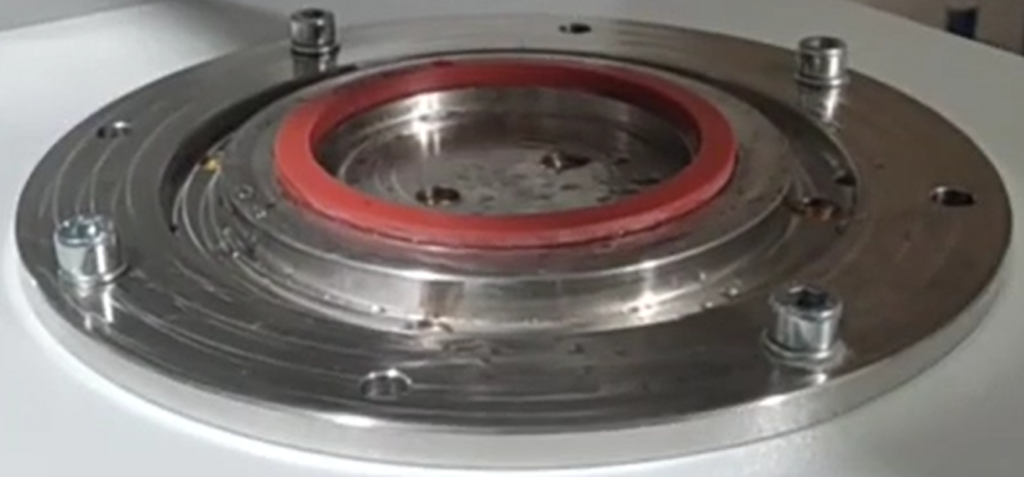

آب در دایره مرکزی محل نگهداری نمونه، مطابق تصویر زیر، پر خواهد شد.
نمونه را روی رینگ آببندی نگهدارنده نمونه قرار دهید.

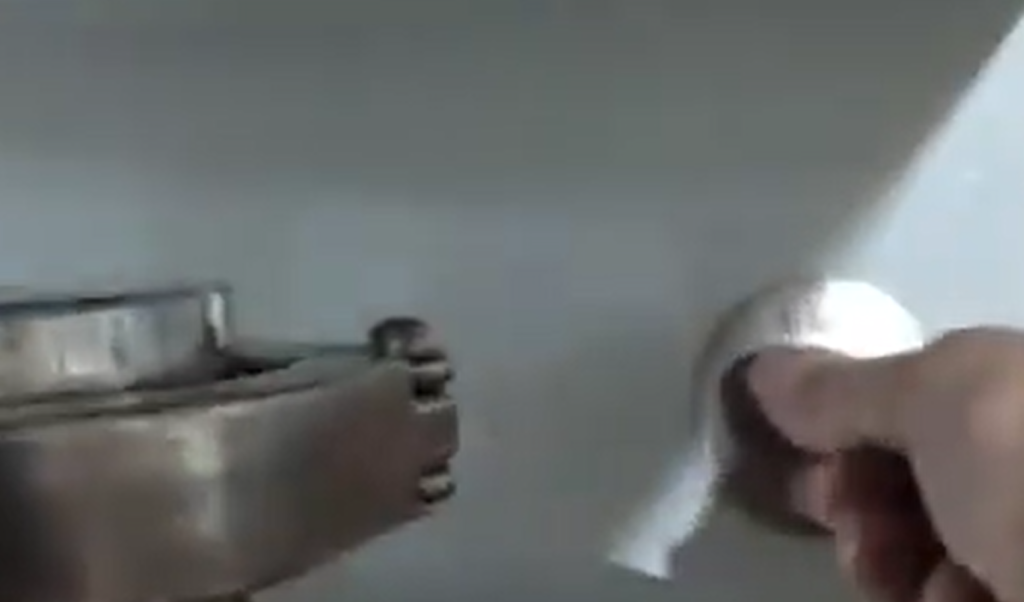

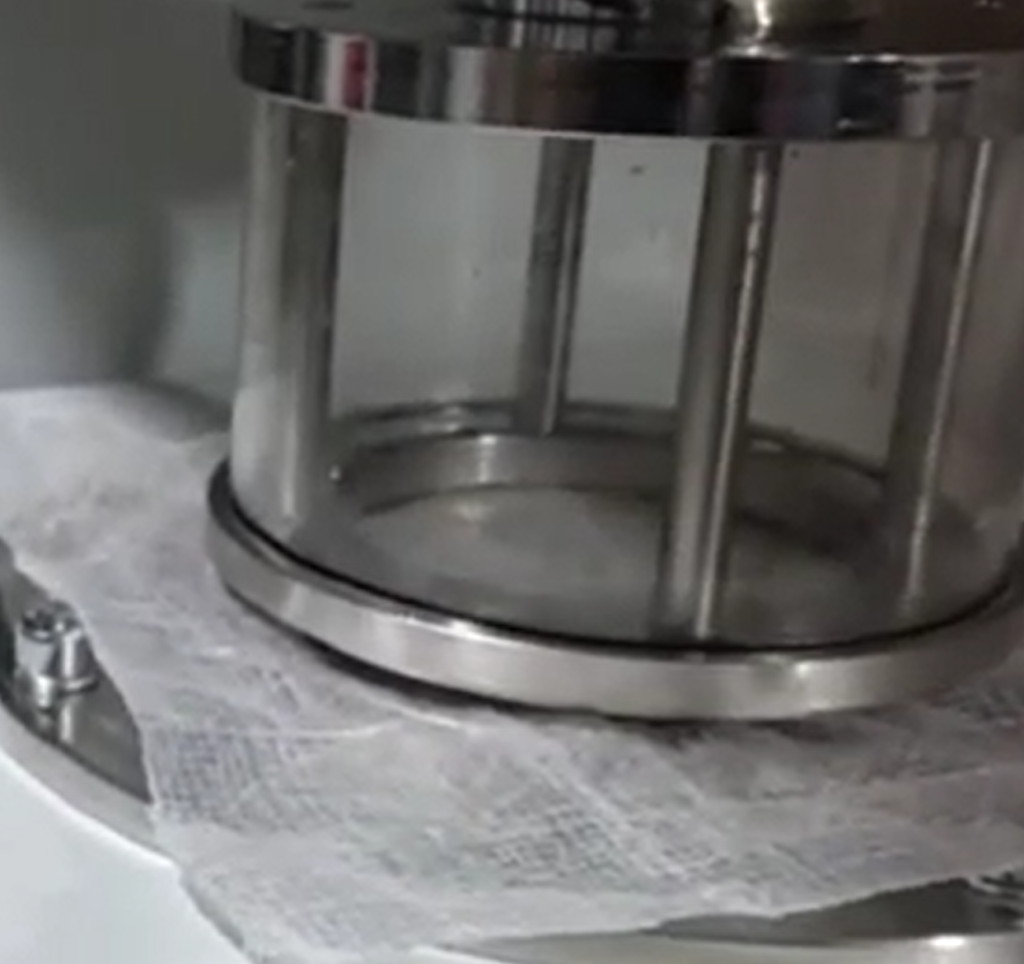

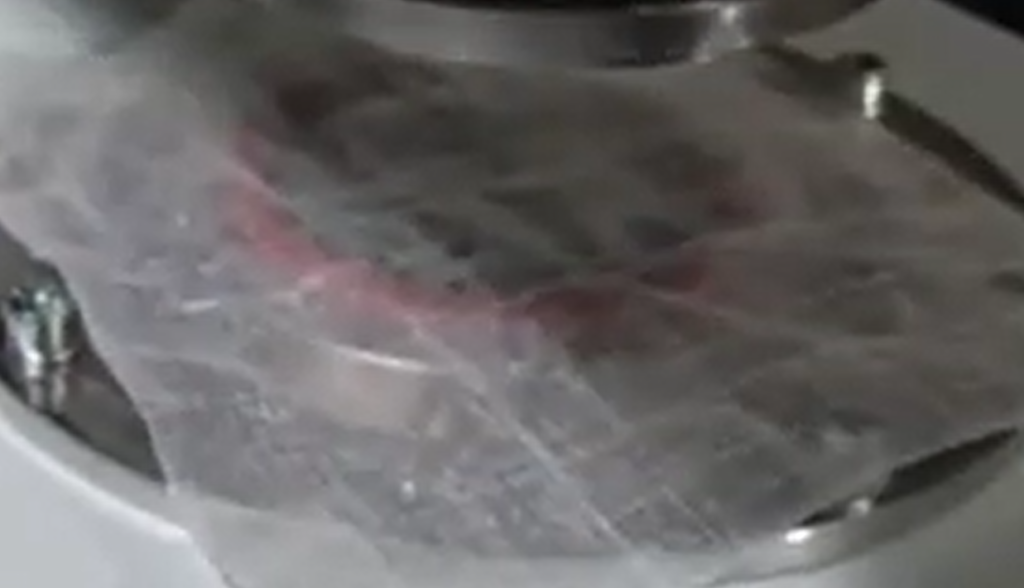

با استفاده از کلید گیره، گیره نمونه را ببندید. از تا زدن شدید نمونه خودداری کنید و بهجز آمادهسازی و conditioning، هیچگونه عملیات دیگری (برای مثال اتوکشی) روی آن انجام ندهید.

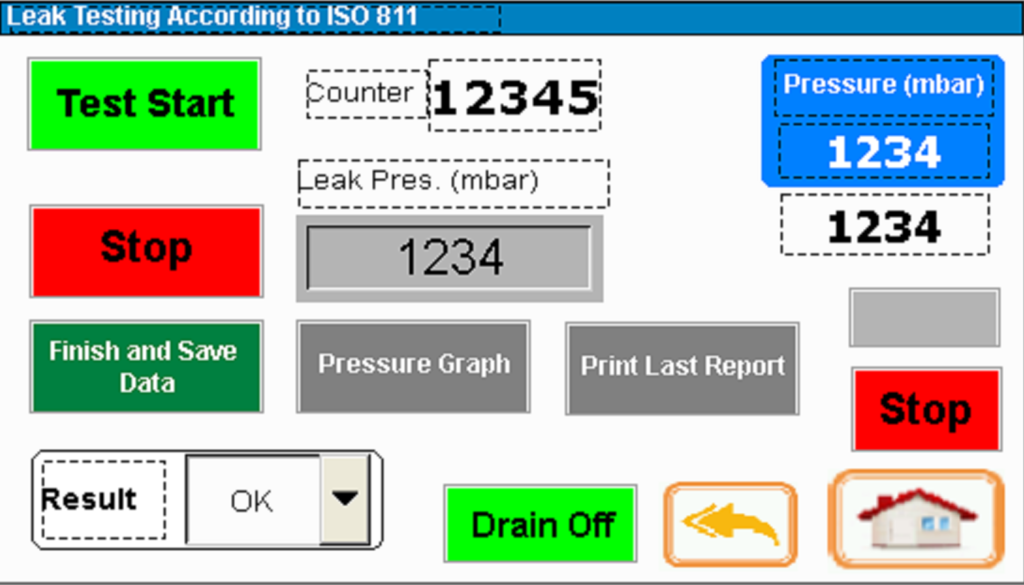

در این صفحه روی کلید Drain off کلیک کنید؛ اکنون آماده شروع آزمون هستید. فقط روی «Test Start» در این صفحه کلیک کنید تا فشار با «Rate» تنظیمشده در پارامترهای نمونه شروع به افزایش کند.
هنگامی که زمان به مقدار تنظیمشده در پارامترهای نمونه برسد، آزمون بهطور خودکار متوقف میشود؛ یا اگر هرگونه قطره آب روی سطح نمونه مشاهده کردید، باید روی «STOP» کلیک کنید. با کلیک روی «STOP»، فشار نشتی بهطور خودکار در بخش «Leak Pres(mbar)» ذخیره میشود.

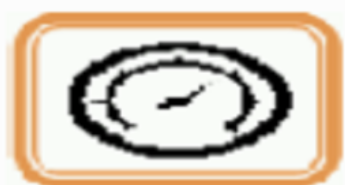

پس از توقف آزمون، میتوانید برای چاپ نتایج آزمون جاری روی «Print Last Report» کلیک کنید. همچنین در طول آزمون میتوانید نمودار را در صفحه «نمودار فشار» مشاهده کنید.

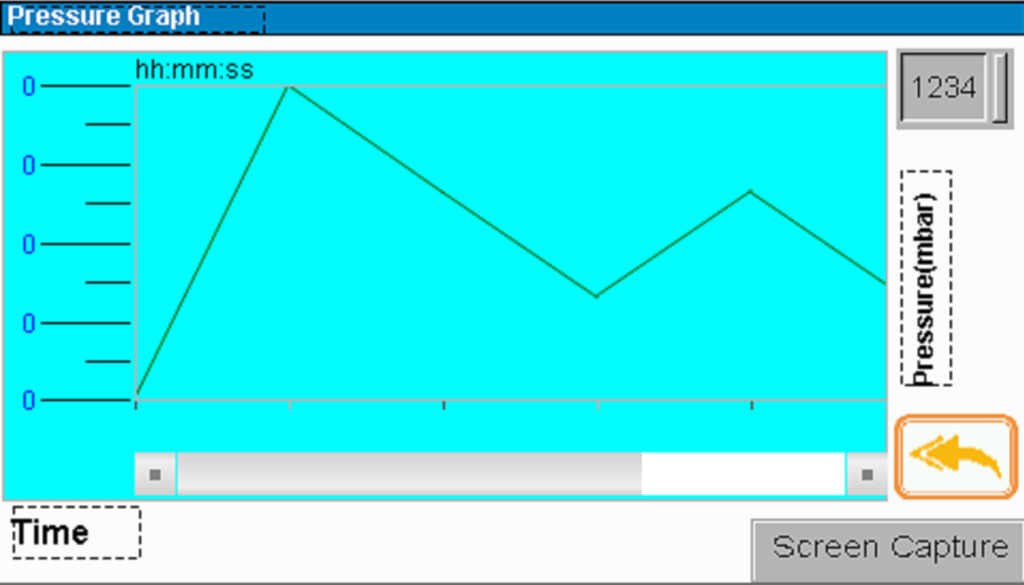

در این صفحه میتوانید نمودار فشار را مشاهده کنید، از آن اسکرینشات بگیرید و آن را در فلشدیسک ذخیره کنید.

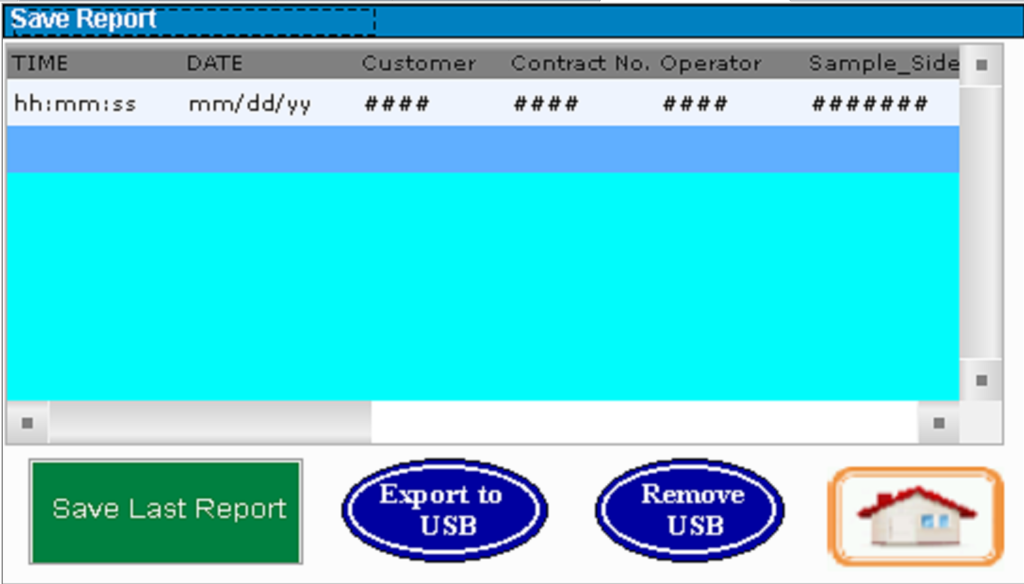

برای ذخیره دادهها روی فلشدیسک بهصورت فایل MS ESCEL، کافی است فلش را به درگاه داده روی پنل جلویی دستگاه متصل کنید. پس از پایان آزمون، به این صفحه بروید، روی «Save Last Report» و سپس روی «Export to USB» کلیک کنید. دادهها بهصورت فایل EXCEL روی فلشدیسک ذخیره خواهند شد.

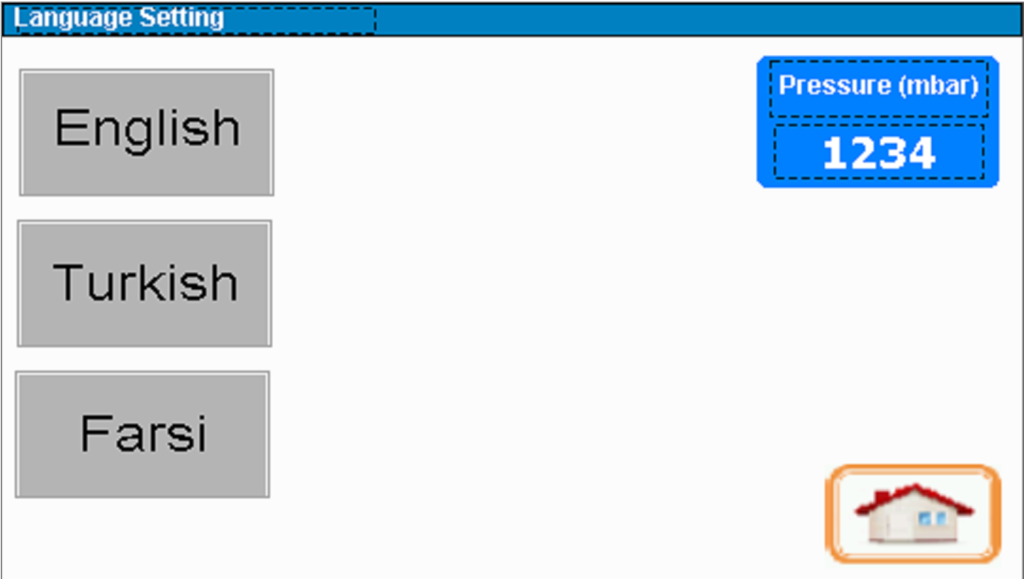

در این صفحه میتوانید زبان نمایشگر HMI را تنظیم کنید. تاکنون 3 زبان، مطابق تصویر بالا، در دسترس است.
