8 روش E4: ضربه
8.1 هدف
هدف از این آزمون، تعیین توانایی کابل فیبر نوری برای مقاومت در برابر ضربه است.
8.2 نمونه
8.2.1 طول نمونه
طول نمونه باید برای انجام آزمون مشخصشده کافی باشد. هنگامی که فقط آسیب فیزیکی ارزیابی میشود، طول نمونه میتواند از 1 m (برای مثال، برای جامپرکوردهای با قطر کم یا کابلهای داپلکس) تا 5 m (برای کابلهای با قطر بیشتر) متغیر باشد. برای انجام اندازهگیریهای نوری ممکن است به طولهای بیشتری نیاز باشد.
8.2.2 پایانهبندی
نمونه باید در هر دو انتها به یک کانکتور متصل شود، یا بهگونهای پایانهبندی شود که فیبرها، روکشها و هرگونه عضو مقاوم بهصورت نماینده و مناسب در کنار یکدیگر مهار شوند. گیرههای دستگاه آزمون ضربه ممکن است کافی باشند، یا نمونه میتواند بهاندازهای بلند باشد که نیازی به مهار نداشته باشد.
8.3 دستگاه

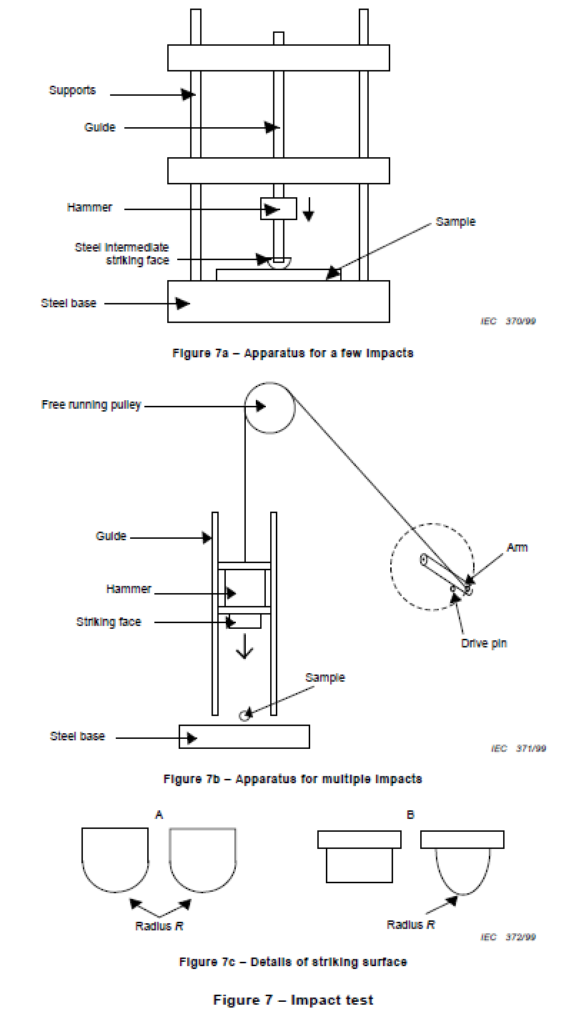

دستگاه باید امکان وارد کردن ضربه به نمونه کابل را فراهم کند؛ نمونه باید روی یک پایه فولادی تخت و مستحکم ثابت شده باشد. هنگامی که تنها یک ضربه یا تعداد کمی ضربه موردنیاز است، از دستگاه مناسبی مطابق شکل 7a استفاده میشود. این دستگاه امکان سقوط عمودی یک وزنه روی قطعهای فولادی را فراهم میکند؛ این قطعه، ضربه را به نمونه کابل منتقل مینماید. هنگامی که به ضربههای تکراری نیاز باشد (برای مثال، بیش از پنج ضربه)، استفاده از دستگاه کاربردیتری مطابق شکل 7b توصیه میشود که با استفاده از چکش سقوطکننده، ضربههای متعدد ایجاد میکند.
در هر دو حالت، میتوان از دستگاههای معادل دیگر نیز استفاده کرد.
سطح ضربهزنندهای که با نمونه تماس دارد باید گرد باشد؛ این سطح میتواند بهشکل نیمکره (شکل 7c، A) یا استوانه (شکل 7c، B) باشد. شعاع R سطح باید در مشخصات جزئی تعیین شود.
دستگاه باید شامل هرگونه تجهیزات آزمون نوری موردنیاز برای اندازهگیری تغییرات عملکرد نوری، مطابق الزامات مشخصات جزئی و روش A (توان عبوری) استاندارد IEC 60793-1-46، باشد.
8.4 روش اجرا
مگر آنکه بهگونهای دیگر مشخص شده باشد، شرایط آزمون باید مطابق شرایط جوی استاندارد باشد. در صورت لزوم، نمونه باید بهمدت 24 h در شرایط جوی استاندارد پیششرطی شود.
جرم وزنه یا چکش سقوطکننده و ارتفاع سقوط آن باید بهگونهای تنظیم شود که مقدار انرژی ضربه مشخصشده در مشخصات جزئی ایجاد گردد. تعداد و نرخ ضربهها و محل وارد شدن آنها به نمونه باید مطابق مشخصات جزئی باشد.
8.5 الزامات
معیارهای پذیرش آزمون باید مطابق موارد ذکرشده در مشخصات جزئی باشند. حالتهای معمول خرابی
شامل از بین رفتن پیوستگی نوری، کاهش عبوردهی نوری یا
آسیب فیزیکی به کابل هستند.
8.6 جزئیاتی که باید مشخص شوند
مشخصات جزئی باید شامل موارد زیر باشد:
a) تعداد ضربهها؛
b) انرژی ضربه؛
c) دمای آزمون؛
d) شعاع سطح ضربهزننده؛
e) فرکانس ضربههای متعدد (در صورت وجود)؛
f) محل وارد شدن ضربهها به نمونه؛
g) مشخص شود که آیا پیوستگی نوری یا تغییر در عبوردهی باید اندازهگیری شود یا خیر.

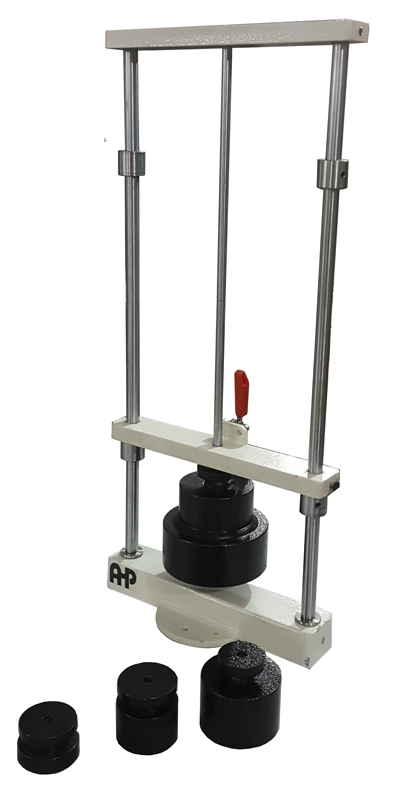

دستگاه آزمون ضربه برای کابلهای نوری مطابق IEC 60794-1-2، روش E4
- شفتهای راهنمای آبکاریشده با کروم سخت
- رهاسازی دستی وزنه
- هندسه ضربهزننده مطابق استاندارد
- شامل 4 وزنه
