11 روش E7: پیچش
11.1 هدف
این روش آزمون برای تعیین قابلیت یک کابل فیبر نوری در تحمل پیچش مکانیکی در نظر گرفته شده است. هدف اصلی این روش، اندازهگیری هرگونه تغییر در عبوردهی توان نوری یک فیبر است؛ زمانی که کابل تحت نیروهای پیچشی خارجی واردشده به غلاف کابل قرار میگیرد. هدف ثانویه، ارزیابی احتمال آسیب فیزیکی است که ممکن است در نتیجه این تنشها ایجاد شود.
11.2 نمونه
نمونه آزمون باید قطعهای از کابل فیبر نوری با طول کلی کافی برای امکان بستن و پیچاندن مناسب باشد و همچنین بهاندازهای طولانی باشد که اندازهگیری عبوردهی نوری مطابق با الزامات مشخصات جزئی امکانپذیر باشد.
11.3 دستگاه

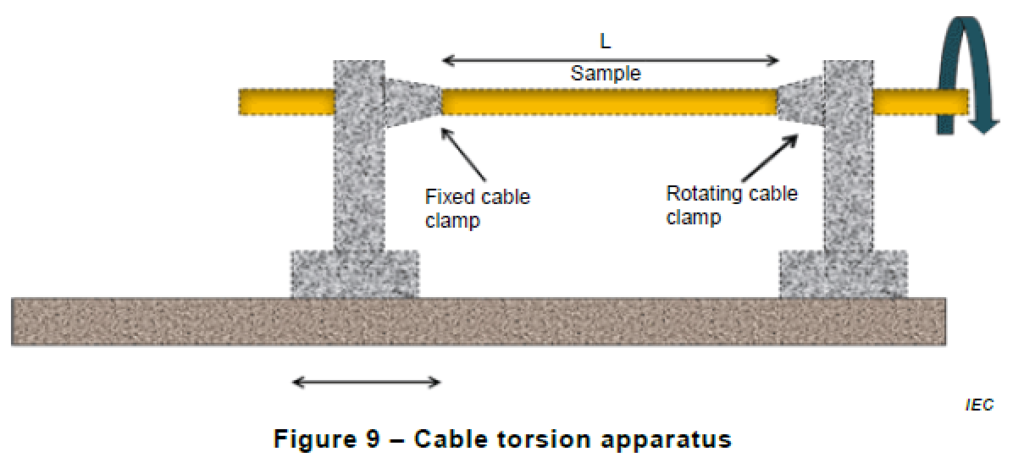

دستگاه پیچش اساساً از دو وسیله گیرش یا گیره کابل تشکیل میشود که یکی ثابت و دیگری قابل چرخش است و در صورت لزوم بهصورت مناسب مهار میشوند؛ فاصله بین آنها نیز قابل تنظیم است. گیره چرخان به تجهیزات چرخش مناسب، مانند اهرم اعمال گشتاور، متصل میشود. تمامی تکیهگاههای گیره، وسایل گیرش یا تجهیزات اعمال گشتاور مورد استفاده باید بهگونهای باشند که دسترسی به هر دو انتهای کابل نمونه آزمون را برای انجام آزمونهای نوری موردنیاز فراهم کنند. دستگاه مناسب در شکلهای 9، 10 و 11 نشان داده شده است.
وسایل گیرش کابل باید بهگونهای باشند که
– بتوان آنها را بهاندازه کافی به دور کابل محکم کرد تا از حرکت کابل درون گیره جلوگیری شود،
– گیرهها کابل را در یک خط مستقیم بهطور محکم نگه دارند،
– گیرهها نه موجب آسیب پیچشی موضعی به کابل در اثر لبه داخلی گیره شوند و نه باعث تمرکز بیشازحد فشار موضعی بر کابل گردند،
– فرایند گیرهکردن موجب افزایش قابلتوجه یا دقیقاً قابلاندازهگیری در تضعیف نمونه آزمون نشود (یا افزایش آن از مقدار ناچیز بیشتر نباشد).

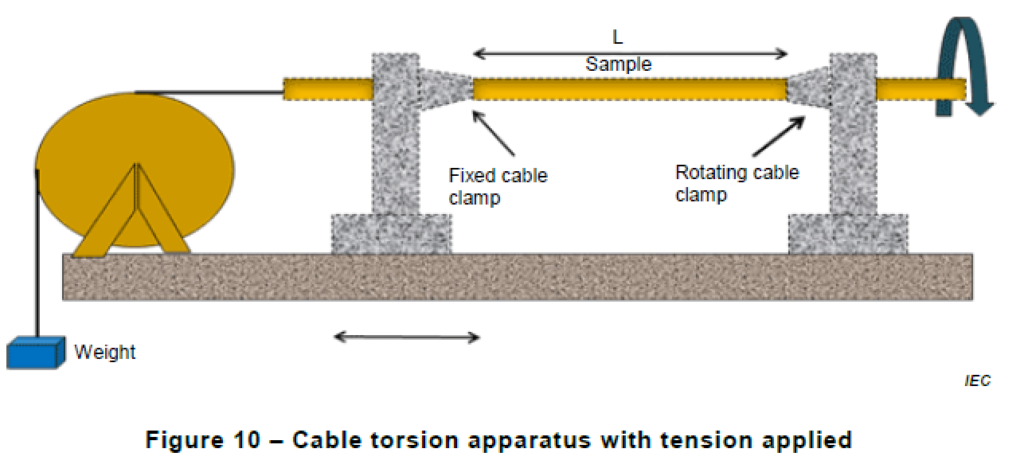

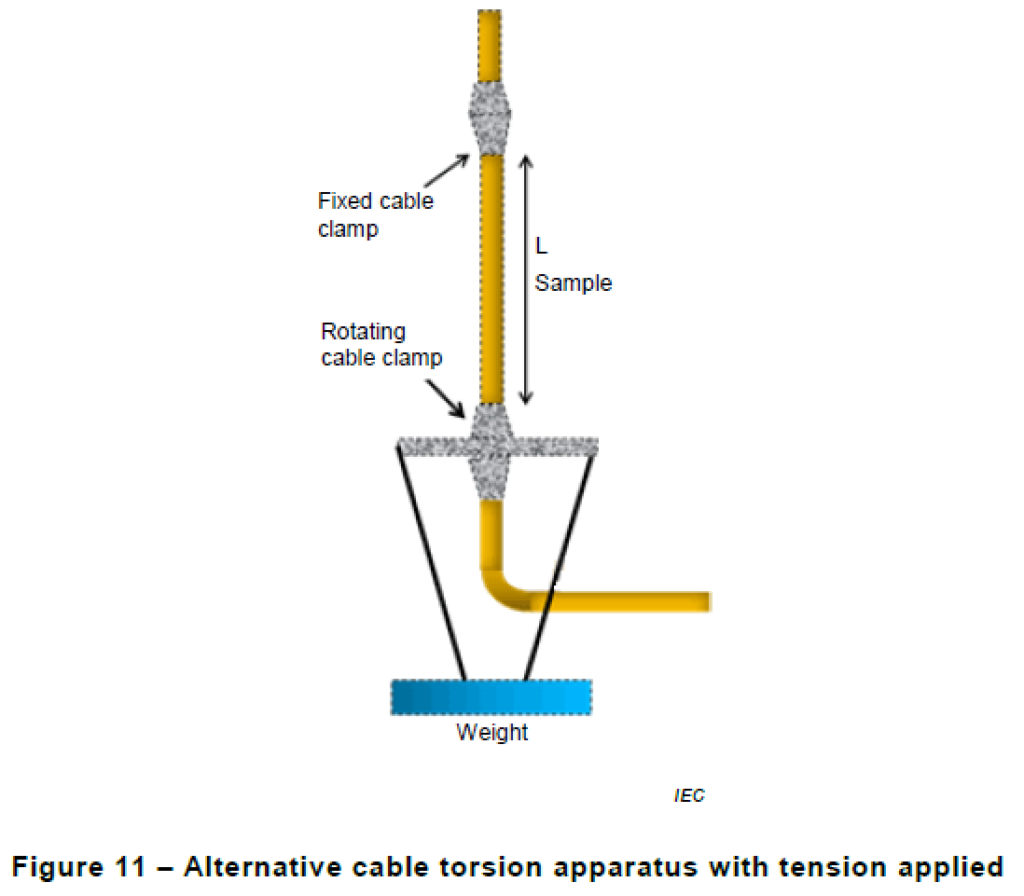

در صورت الزام مشخصات جزئی و/یا بهمنظور به حداقل رساندن خمشدگی نمونه آزمون از حالت مستقیم، از وزنهها یا سازوکار بارگذاری مناسب برای اعمال بار کششی به مجموعه نگهدارنده کابل استفاده کنید (شکلهای 10 و 11 را ببینید). در هر حالت، یکی از دو انتهای مجموعههای نگهدارنده باید در راستای طولی آزادانه حرکت کند تا کوتاهشدن کابل را جبران نماید.
دستگاه باید شامل تجهیزات عبوردهی نوری برای اندازهگیری تغییر در توان عبوری نوری، مطابق با الزامات مشخصات جزئی و روش A (توان عبوری) استاندارد IEC 60793-1-46:2001، باشد.
11.4 روش اجرا

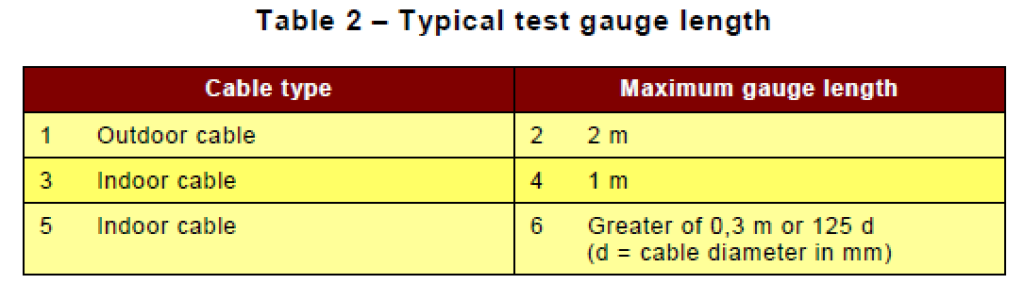

نمونه آزمون را در دستگاه آزمون نصب کنید، بهگونهای که طول آزمون L (شکلهای 9، 10 و 11 را ببینید) مطابق جدول 2 یا مشخصات جزئی باشد.
دقت کنید که هیچ تنش اولیهای به نمونه آزمون وارد نشود. بهجز عملیات ضروری پیچش، مراقب باشید که در طول آزمون انتهای نمونه آزمون را حرکت ندهید یا جابهجا نکنید. کابلهایی که ذاتاً در برابر گشتاور مقاوم هستند، ممکن است به طول اندازهگیری بلندتری نیاز داشته باشند که باید بین مشتری و تأمینکننده توافق شود.
افتادگی نمونه آزمون (شکل 9 یا شکل 10) یا انحراف عمودی آن از خط مستقیم (شکل 11) را تا حد امکان به حداقل برسانید.
اگر اندازهگیری تغییر عملکرد نوری طبق مشخصات جزئی الزامی است، نمونه آزمون بدون تنش را اندازهگیری کنید. نتایج را با نتایج پس از گیرهکردن مقایسه کنید تا اطمینان حاصل شود که گیرهکردن، عملکرد کابل را بهطور قابلتوجهی کاهش نداده است.
اگر مشخصات جزئی آن را منع نکرده باشد، میتوان افتادگی یا خمشدگی نمونه آزمون را با تکیهگاهگذاری طول آزمون یا اعمال کشش به کابل نمونه آزمون به حداقل رساند. در صورت الزام، کشش را مطابق مشخصات جزئی اعمال کنید تا نمونه آزمون مستقیم باقی بماند.
اگر طبق مشخصات جزئی، تعیین تغییرات عبوردهی نوری الزامی است، توان خروجی نوری نمونه آزمون را پس از گیرهکردن و اعمال بار کششی، در صورت وجود، اندازهگیری کنید.
گیره متحرک کابل را بهترتیب زیر بچرخانید:
a) 180° در جهت عقربههای ساعت؛
b) بازگشت به موقعیت شروع؛
c) 180° خلاف جهت عقربههای ساعت؛
d) بازگشت به موقعیت شروع.
این حرکت چهارمرحلهای در مجموع یک چرخه را تشکیل میدهد. هر چرخه را حداکثر طی 1 min کامل کنید و در مجموع 10 چرخه انجام دهید.
پارامترهای معیار پذیرش را اندازهگیری کنید. اجازه دهید نمونه آزمون حداقل بهمدت 5 min استراحت کند. در صورت لزوم، نمونه را میتوان برای بررسی چشمی با استفاده از دید اصلاحشده معمول از دستگاه خارج کرد.
11.5 الزامات
معیارهای پذیرش نمونه تحت آزمون باید مطابق مشخصات جزئی باشند. حالتهای معمول خرابی شامل قطع پیوستگی نوری، افزایش افت فیبر و آسیب به غلاف کابل یا اجزای هسته است.
11.6 جزئیات قابل تعیین
مشخصات جزئی باید موارد زیر را شامل شود:
a) طول آزمون، L، در صورتی که با مقدار مشخصشده در اینجا متفاوت باشد؛
b) هرگونه کشش قابل اعمال، در صورت کاربرد؛
c) تعداد چرخهها، در صورتی که با مقدار مشخصشده در اینجا متفاوت باشد؛
d) تعداد فیبرهایی که باید از نظر عبوردهی نوری پایش شوند؛
e) حداکثر تغییر مجاز در عبوردهی نوری، در صورت نیاز؛
f) زاویه چرخش، در صورتی که با مقدار مشخصشده در اینجا متفاوت باشد؛
g) دمای نمونه آزمون، در صورتی که با مقدار مشخصشده در اینجا متفاوت باشد.
11.7 جزئیات قابل گزارش
موارد زیر باید گزارش شوند:
a) تعداد چرخهها؛
b) زمان چرخه.
دستگاه آزمون پیچش طبق IEC-60794-1-21 روش E7
دستگاه آزمون پیچش کابل فیبر نوری برای تعیین قابلیت کابل فیبر نوری در تحمل پیچش مکانیکی استفاده میشود.
· صفحهنمایش لمسی 7”
· حداکثر فاصله بین گیرهها: 1000mm
· زاویه پیچش: 90، 180، 360 درجه
· چرخههای پیچش: حداکثر 9999
· فرکانس بارگذاری: 50-30 چرخه در دقیقه
· جرم وزنهها: 1-10kg
