این بخش، نحوه صحیح نصب و اتصال تجهیزات جانبی خارجی موردنیاز برای راهاندازی دستگاه آزمون AHP HPOIT / DSC را شرح میدهد، از جمله:
منبع گاز اکسیژن (O₂)
منبع گاز نیتروژن (N₂)
اتصالات روتامتر نیتروژن
خط تخلیه / خنککاری
اتصال برق
اتصال ارتباطی USB
ایمنی سیلندر گاز پرفشار و رگولاتور
این دستورالعملها باید پیش از اتصال یا کار با دستگاه، بهطور کامل مطالعه شوند.
هشدار — گاز پرفشار
سیلندرهای گاز فشرده حاوی مقدار زیادی انرژی ذخیرهشده هستند. جابهجایی نادرست، استفاده از رگولاتور نامناسب، اتصالات آسیبدیده، آلودگی یا فشار بیشازحد میتواند موجب آسیب جدی، آتشسوزی، خسارت به تجهیزات یا انفجار شود.

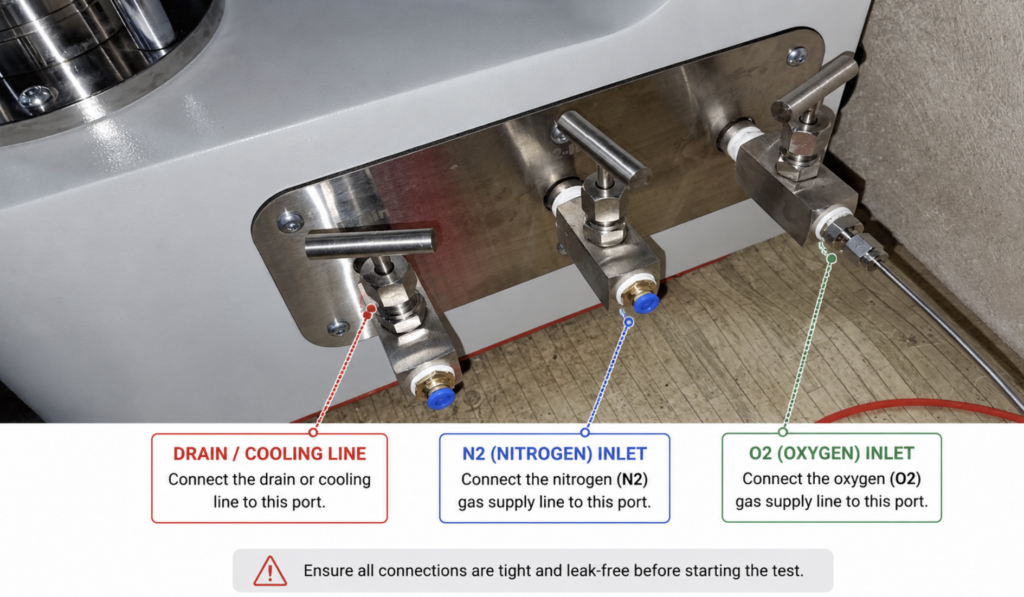

2. اتصالات گاز و تخلیه دستگاه
هنگام مشاهده پنل اتصال از روبهرو، سه اتصال دستگاه به ترتیب زیر قرار گرفتهاند:
اتصال سمت چپ: خط تخلیه / خنککاری
اتصال مرکزی: N₂ — ورودی گاز نیتروژن
اتصال سمت راست: O₂ — ورودی گاز اکسیژن
پیش از آغاز آزمون، اطمینان حاصل کنید که تمام لولهها، اتصالات، شیرها و کانکتورها بهدرستی نصب شده و بدون نشتی هستند.
2.1 ورودی اکسیژن
خط تأمین اکسیژن را به ورودی O₂ واقع در سمت راست پنل اتصال گاز متصل کنید.
خط اکسیژن باید فقط شامل قطعات مناسب برای کار با اکسیژن باشد.
2.2 ورودی نیتروژن
تأمین نیتروژن را از خروجی روتامتر به ورودی N₂ واقع در مرکز پنل اتصال متصل کنید. برای آزمون OIT پرفشار نیازی به اتصال N2 نیست.
2.3 اتصال تخلیه / خنککاری
خط تخلیه یا خنککاری موردنیاز را به اتصال سمت چپ با علامت Drain / Cooling متصل کنید. تخلیه هنگام استفاده از دستگاه برای کاربردهای پرفشار به کار میرود. خنککاری هنگام استفاده از دستگاه برای اندازهگیری OIT با فشار استاندارد استفاده میشود و برای خنککردن سریع محفظه، جهت آغاز سریع آزمون بعدی، به کار میرود. هنگام استفاده از عملکرد خنککاری، حتماً از هوای خشک استفاده کنید؛ در غیر این صورت، هوای خنککاری مرطوب به گرمکن و کوره آسیب میزند.
توجه: هنگام انجام آزمون OIT پرفشار، نیازی به اتصال گاز N2 به دستگاه ندارید.
خط را بهگونهای عبور دهید که دچار پیچخوردگی، محدودیت، لهشدگی یا آسیب مکانیکی نشود.

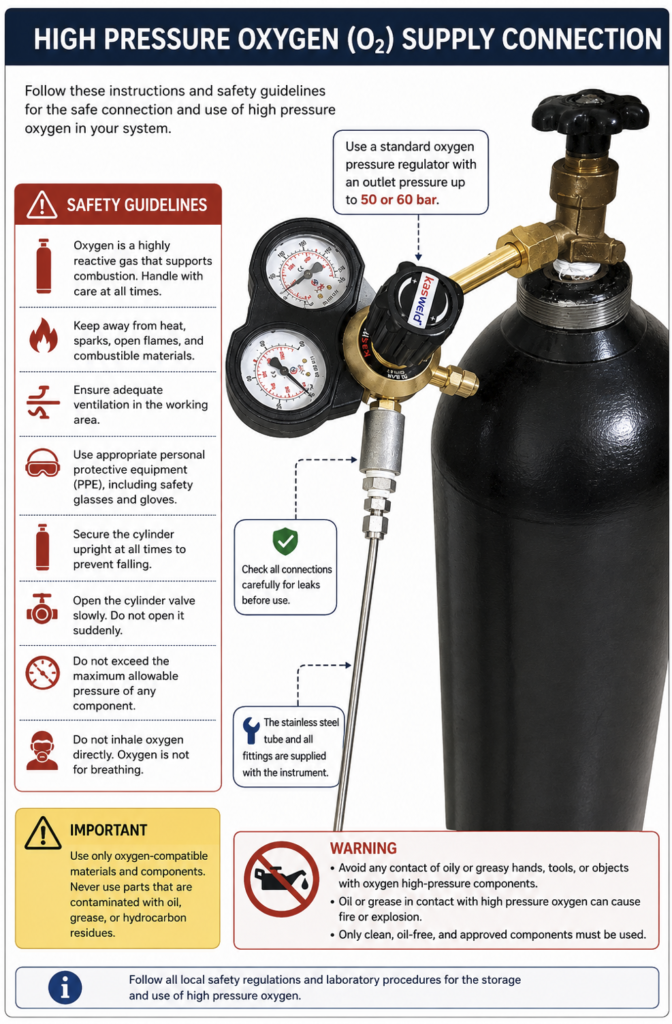

3. تأمین اکسیژن پرفشار
اکسیژن بهعنوان گاز واکنشگر در اندازهگیریهای DSC / OIT مرتبط با اکسیداسیون استفاده میشود. اکسیژن بهخودیخود نمیسوزد، اما بهشدت از احتراق پشتیبانی میکند و میتواند باعث شود مواد قابلاحتراق معمولی آسانتر مشتعل شده و با شدت بسیار بیشتری بسوزند.
اکسیژن خالص در فشار بالا به اقدامات احتیاطی ویژهای نیاز دارد.
3.1 سیلندر اکسیژن
فقط از سیلندر اکسیژن دارای مشخصات صحیح، بازرسیشده و تأییدشده استفاده کنید که توسط تأمینکننده مجاز گازهای صنعتی عرضه شده باشد.
سیلندر باید:
از وضعیت فیزیکی مناسبی برخوردار باشد.
دارای شیر سیلندر سالم و قابلاستفاده باشد.
هنگام استفاده بهصورت عمودی نگه داشته شود.
با زنجیر، تسمه یا مهارکننده مناسب، بهصورت مکانیکی محکم شود.
در برابر سقوط، ضربه، گرمای بیشازحد و آسیب مکانیکی محافظت شود.
در محلی با تهویه مناسب قرار گیرد.
از منابع اشتعال، جرقه، شعله، سطوح داغ، مواد قابلاحتراق، روغن و گریس دور نگه داشته شود.
هرگز سیلندر گاز فشرده را نغلتانید، نکشید، نیندازید، به آن ضربه نزنید و از آن بهعنوان تکیهگاه استفاده نکنید.
هر زمان که به منبع گاز نیاز نیست، شیر سیلندر باید بسته بماند.
4. الزامات رگولاتور اکسیژن
یک رگولاتور فشار که بهطور خاص برای کار با اکسیژن تأیید شده است، باید بین سیلندر اکسیژن پرفشار و دستگاه نصب شود.
از یک رگولاتور فشار استاندارد اکسیژن با محدوده نامی مناسب برای ورودی پرفشار (مانند 350 bars) متناسب با سیلندر انتخابشده و با محدوده/رتبه خروجی تا حدود 50–60 bar، مطابق رگولاتور ارائهشده یا مشخصشده برای سیستم، استفاده کنید.
مهم
مقدار 50–60 bar به قابلیت/محدوده رگولاتور اشاره دارد و به این معنا نیست که دستگاه باید در فشار 50–60 bar کار کند. این دستگاه برای این نوع کاربرد فقط برای فشار حداکثر 35 bar مناسب است.
فشار واقعی خروجی رگولاتور باید همیشه فقط بر اساس فشار موردنیاز دستگاه یا روش آزمون تأییدشده تنظیم شود.
هرگز از حداکثر فشار کاری مجاز دستگاه، لولهها، اتصالات، روتامتر، شیرها یا هر قطعه پاییندستی دیگر تجاوز نکنید.
رگولاتور باید:
برای کار با اکسیژن طراحی و تأیید شده باشد.
تمیز و عاری از روغن، گریس، آلودگی، هیدروکربنها و سایر آلایندهها باشد.
دارای فشارسنجهای سالم و دقیق باشد.
دارای اتصالات ورودی و خروجی سازگار باشد.
از وضعیت مکانیکی مناسبی برخوردار باشد.
هرگز توسط افراد غیرمجاز تغییر داده یا تعمیر نشود.
پیش از بازکردن شیر سیلندر، پیچ تنظیم فشار باید آزاد یا کاملاً شل شده باشد تا فشار خروجی ناخواسته بهطور ناگهانی اعمال نشود.
5. الزامات حیاتی پاکیزگی اکسیژن
هشدار — بدون روغن یا گریس
هرگز اجازه ندهید روغن، گریس، روانکنندهها، بقایای هیدروکربنی، ابزار روغنی، دستکش چرب یا دستهای روغنی با هیچیک از قطعات مورد استفاده در سامانه اکسیژن پرفشار تماس پیدا کنند.
این موضوع بهویژه شامل موارد زیر است:
شیر سیلندر اکسیژن
ورودی رگولاتور
خروجی رگولاتور
فشارسنجها
لولههای اکسیژن
اتصالات فشاری
شیرها
ورودی O₂ دستگاه
تبدیلها
سطوح آببندی
ابزارهای مورد استفاده هنگام مونتاژ
روغن یا گریس میتواند با اکسیژن پرفشار واکنش شدیدی ایجاد کرده و موجب اشتعال، آتشسوزی یا انفجار شود.
فقط از قطعات تمیز و تأییدشده برای کار با اکسیژن استفاده کنید.
اگر تجهیزات مخصوص کار با اکسیژن آلوده شدند، برای تمیزکردن آنها از حلالها یا روشهای معمول کارگاهی استفاده نکنید. قطعه را از سرویس خارج کرده و مطابق یک روش تأییدشده پاکسازی اکسیژن، آن را تمیز یا تعویض کنید.
6. لولهها و اتصالات اکسیژن
لوله اکسیژن استنلساستیل، اتصالات مربوطه و رگولاتور اکسیژن، مطابق پیکربندی سیستم ارائهشده، همراه دستگاه تأمین میشوند.
از قطعات ارائهشده استفاده کنید، مگر اینکه قطعه جایگزین معادل، بهطور مشخص برای کار با اکسیژن تأیید شده باشد.
از موارد زیر استفاده نکنید:
لولههای پنوماتیک عمومی
لولههای پلاستیکی تأییدنشده
تبدیلهای دستساز
اتصالات گریسکاریشده
مواد آببندی رزوه ناشناخته
قطعاتی با رده فشاری ناکافی
تمام اتصالات باید از نظر مکانیکی محکم و برای کار با اکسیژن سازگار باشند.
در صورت نیاز به ماده آببندی، فقط از مادهای استفاده کنید که صراحتاً برای کار با اکسیژن تأیید شده و با نوع اتصال موردنظر سازگار باشد.
تمام قطعات اکسیژن از نظر ظاهری تمیز و عاری از روغن هستند.
مرحله 2 — مهار سیلندر
سیلندر اکسیژن را بهصورت عمودی قرار داده و در برابر سقوط یا حرکت مهار کنید.
رگولاتور را روی سیلندر مهارنشده نصب نکنید.
مرحله 3 — بازرسی رگولاتور
بررسی کنید که:
رگولاتور برای اکسیژن طراحی شده باشد.
اتصال ورودی با شیر سیلندر مطابقت داشته باشد.
رگولاتور و فشارسنجها آسیب ندیده باشند.
اتصالات تمیز باشند.
هیچ روغن یا گریسی وجود نداشته باشد.
پیش از اعمال فشار، تنظیم رگولاتور روی حداقل / فشار خروجی صفر باشد.
مرحله 4 — نصب رگولاتور
رگولاتور را با استفاده از اتصال صحیح ارائهشده برای سیلندر، به سیلندر اکسیژن متصل کنید.
از بهکاربردن نیرو برای رزوههای ناسازگار خودداری کنید.
از تبدیلهای موقتی و غیراصولی استفاده نکنید.
اتصال را بیشازحد سفت نکنید.
مرحله 5 — اتصال خط اکسیژن استنلساستیل
خط گاز استنلساستیل ارائهشده را به خروجی رگولاتور متصل کنید.
اتصال را با آچار مناسب سفت کنید و در صورت نیاز، اتصال مقابل را نگه دارید تا از چرخش رگولاتور جلوگیری شود.
مرحله 6 — اتصال به دستگاه
سر دیگر خط استنلساستیل را به ورودی O₂ در سمت راست پنل گاز دستگاه متصل کنید.
مطمئن شوید اتصال بهدرستی در جای خود قرار گرفته و محکم شده است.
مرحله 7 — اعمال فشار بهآرامی
در موقعیتی ایمن بایستید و شیر سیلندر اکسیژن را بهآرامی باز کنید.
هرگز شیر سیلندر اکسیژن پرفشار را ناگهانی باز نکنید.
فشار خروجی رگولاتور را بهتدریج تا مقدار کاری موردنیاز افزایش دهید.
مرحله 8 — آزمون نشتی
پیش از آغاز آزمون DSC / OIT، همه اتصالات اکسیژن را با استفاده از روش تشخیص نشتی سازگار با اکسیژن از نظر نشتی بررسی کنید.
موارد زیر را بررسی کنید:
اتصال سیلندر به رگولاتور
بدنه و خروجی رگولاتور
اتصالات لوله استنلساستیل
ورودی O₂ دستگاه
شیرهای مربوطه
هرگز برای یافتن نشتی گاز از شعله استفاده نکنید.
در صورت مشاهده نشتی:
فوراً شیر سیلندر را ببندید.
آزمون را متوقف کنید.
محل را تهویه کنید.
سیستم را بهصورت ایمن بیفشار کنید.
پیش از راهاندازی مجدد، نشتی را برطرف کنید.
8. ایمنی اکسیژن هنگام کار
هنگام کار با اکسیژن:
تهویه مناسب اتاق را حفظ کنید.
تمام منابع اشتعال را دور نگه دارید.
در نزدیکی سامانه اکسیژن سیگار نکشید.
مواد قابلاحتراق را از سیلندر و اتصالات دور نگه دارید.
اکسیژن را به سمت لباس، افراد، تجهیزات یا سطوح کاری هدایت نکنید.
هرگز از اکسیژن بهعنوان هوای فشرده برای تمیزکاری استفاده نکنید.
هرگز مستقیماً اکسیژن را استنشاق نکنید.
قطعات اکسیژن را با دستها یا دستکشهای روغنی و چرب لمس نکنید.
هرگز اتصالی را در حالی که خط تحت فشار است شل نکنید.
از رده فشاری هیچیک از قطعات تجاوز نکنید.
شیر سیلندر را همیشه در دسترس نگه دارید.
لولهها را در برابر ضربه و آسیب مکانیکی محافظت کنید.
سامانه تحت فشار را برای مدت غیرضروری بدون مراقبت رها نکنید.
باید از تجهیزات حفاظت فردی مناسب آزمایشگاه، از جمله عینک ایمنی و دستکش تمیز مناسب، استفاده شود.

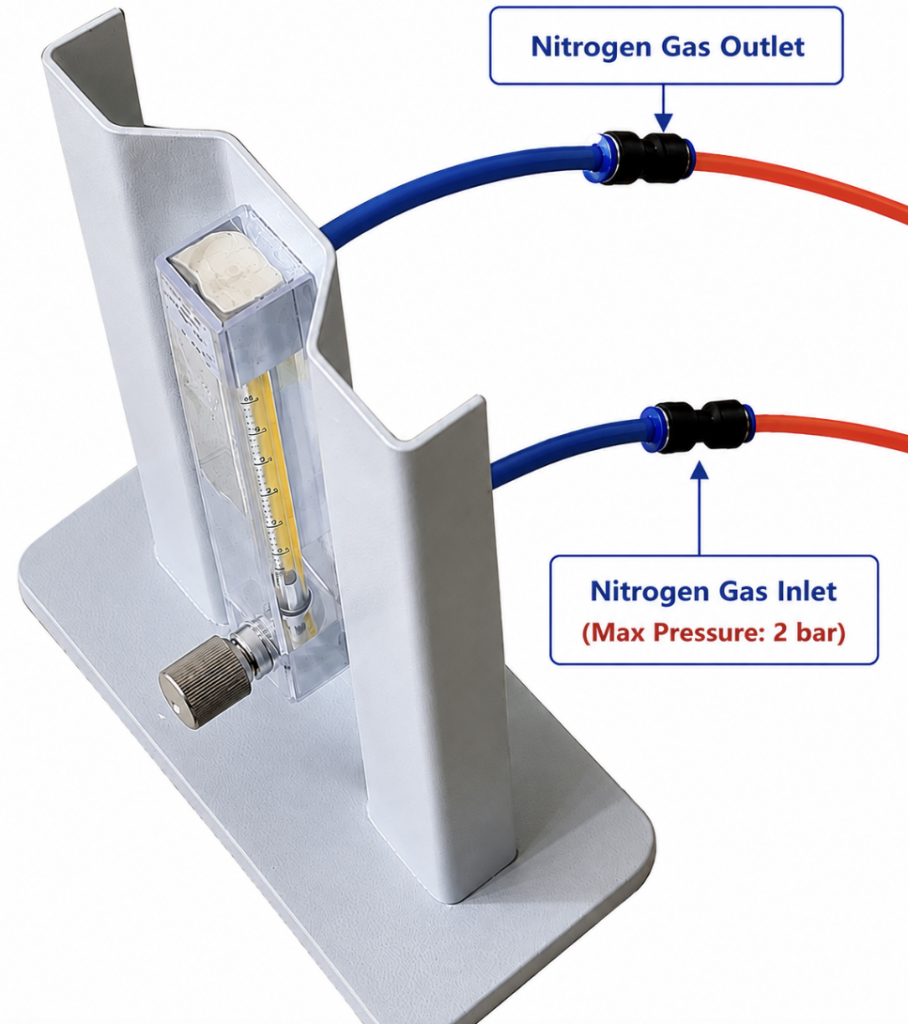

9. تأمین نیتروژن و روتامتر
جریان نیتروژن ورودی به دستگاه با استفاده از روتامتر خارجی ارائهشده کنترل میشود. این روتامتر فقط در کاربردهای اندازهگیری OIT با فشار استاندارد استفاده میشود. هنگام استفاده از دستگاه اندازهگیری OIT پرفشار به آن نیازی نیست.
روتامتر باید بهصورت عمودی نصب شود تا نمایش جریان آن بهدرستی عمل کند.
دو اتصال شیلنگ روتامتر عبارتاند از:
اتصال شیلنگ پایینی
ورودی گاز نیتروژن حداکثر فشار ورودی: 2 bar
منبع نیتروژن تنظیمشده را به این ورودی پایینی متصل کنید.
احتیاط
فشار ورودی روتامتر را بیش از 2 bar نکنید.
فشار بیشازحد ممکن است به روتامتر، لولهها، کانکتورها یا قطعات مربوطه آسیب بزند.
اتصال شیلنگ بالایی
خروجی گاز نیتروژن
خروجی بالایی روتامتر را به ورودی N₂ واقع در مرکز پنل اتصال گاز دستگاه متصل کنید.
از رگولاتور مناسب و سازگار با سیلندر نیتروژن استفاده کنید.
پیش از تأمین گاز برای روتامتر:
فشار خروجی رگولاتور را ببندید یا کاهش دهید.
بررسی کنید شیر کنترل روتامتر در وضعیت ایمن قرار داشته باشد.
شیر سیلندر نیتروژن را بهآرامی باز کنید.
رگولاتور را بهتدریج تنظیم کنید.
اطمینان حاصل کنید فشار ورودی به روتامتر کمتر از 2 bar باقی بماند.
جریان روتامتر را با پیچ کنترل آن، مطابق مقدار موردنیاز روش آزمون، تنظیم کنید.
دبی موردنیاز باید مطابق روش DSC / OIT مربوطه و پارامترهای آزمون واردشده در نرمافزار تنظیم شود.
11. اقدامات احتیاطی هنگام کار با روتامتر
برای نمایش صحیح جریان:
روتامتر را هنگام استفاده عمودی نگه دارید.
از صحیحبودن جهت جریان مطمئن شوید.
منبع گاز را به ورودی گاز نیتروژن پایینی متصل کنید.
خروجی گاز نیتروژن بالایی را به دستگاه متصل کنید.
فشار ورودی را از 2 bar بیشتر نکنید.
اجازه ندهید لولهها دچار پیچخوردگی شوند.
مطمئن شوید کانکتورهای فشاری کاملاً درگیر شدهاند.
شیلنگها را بهطور منظم از نظر ترکخوردگی، آسیب یا سختشدن بررسی کنید.
از لوله جریان ترکخورده یا آسیبدیده استفاده نکنید.
جریان را بهآرامی تنظیم کنید.
فشار ناگهانی به روتامتر وارد نکنید.
12. اتصال خط تخلیه / خنککاری
اتصال Drain / Cooling در سمت چپ پنل گاز دستگاه قرار دارد.
شیلنگ یا خط تخلیه/خنککاری را بهطور ایمن به این درگاه متصل کنید.
پیش از کار:
مسیر صحیح شیلنگ را بررسی کنید.
مطمئن شوید خط مسدود نیست.
از خمهای تند و پیچخوردگی جلوگیری کنید.
مطمئن شوید انتهای تخلیه در موقعیتی ایمن قرار دارد.
بررسی کنید خط هنگام کار حرکت نکرده یا جدا نشود.
در صورت استفاده از مدار خنککاری، پیش از فعالکردن عملکرد Drain-Cooling در نرمافزار، مطمئن شوید سامانه خنککاری مربوطه بهدرستی نصب شده است.
توجه 1: هنگام استفاده از حالت پرفشار، نیازی نیست خط تخلیه/خنککاری را به جایی متصل کنید. آن را بهصورت باز رها کنید.
توجه 2: هنگام استفاده از حالت استاندارد کمفشار، این خط را به خط ورودی روتامتر متصل کنید تا جریان گاز N2 خروجی از محفظه تنظیم شود.

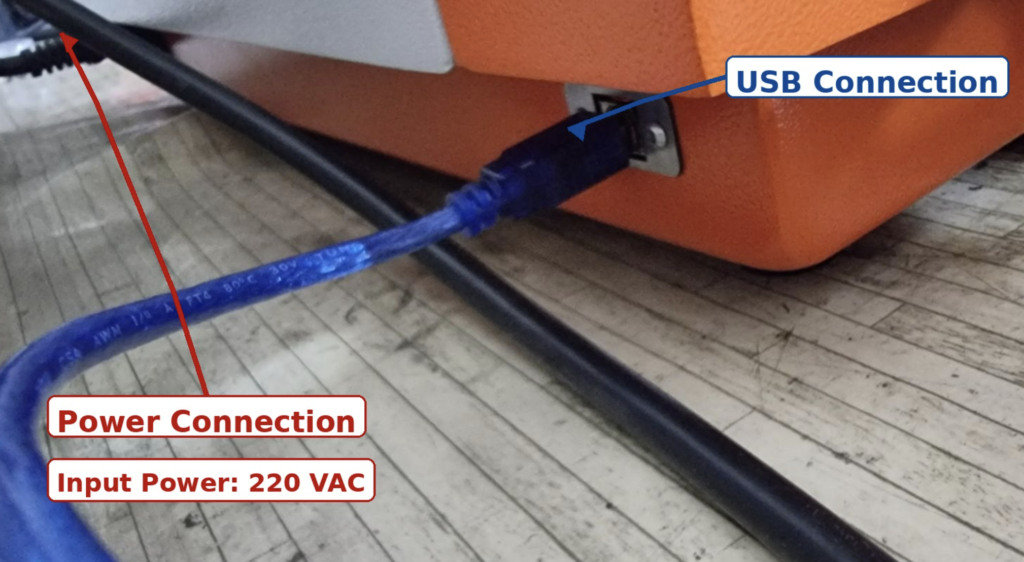

13. اتصال برق
دستگاه به موارد زیر نیاز دارد:
توان ورودی: 220 VAC-تکفاز
کانکتور برق و کانکتور ارتباطی USB، اتصالاتی جداگانه هستند.
هنگام مشاهده دستگاه از پشت:
اتصال کابل برق مشکی در سمت چپ / در سمت مخالف اتصال USB قرار دارد.
اتصال USB در سمت راست قرار دارد.
روش اتصال برق
پیش از اتصال برق:
مطمئن شوید دستگاه خاموش است.
بررسی کنید برق اصلی موجود 220 VAC بوده و با پلاک مشخصات دستگاه سازگار باشد.
از کابل برق ارائهشده یا تأییدشده استفاده کنید.
کابل برق مشکی را بهطور ایمن به ورودی برق دستگاه متصل کنید.
سر دیگر کابل را به یک پریز برق دارای اتصال زمین حفاظتی و نصبشده صحیح متصل کنید.
مطمئن شوید کابل بهطور تصادفی کشیده یا آسیبدیده نمیشود.
هشدار — ایمنی برق
هرگز دستگاه را با منبع برق بدون اتصال زمین راهاندازی نکنید.
کابل برق را با دستهای خیس متصل یا جدا نکنید.
از کابلها، دوشاخهها یا پریزهای آسیبدیده استفاده نکنید.
14. اتصال ارتباطی USB
کابل USB ارتباط بین دستگاه و رایانهای را فراهم میکند که نرمافزار AHP DSC روی آن اجرا میشود.
درگاه USB مستقل از اتصال برق 220 VAC است.
برای اتصال:
کابل USB آبی را به درگاه USB در سمت راست/پشت دستگاه متصل کنید.
سر دیگر کابل را به رایانه متصل کنید.
مطمئن شوید هر دو کانکتور کاملاً در جای خود قرار گرفتهاند.
تا حد امکان کابل USB را از سطوح داغ، لبههای تیز، قطعات متحرک و کابلهای برق با جریان بالا دور نگه دارید.
نرمافزار را اجرا کرده و از انتخاب درگاه ارتباطی صحیح اطمینان حاصل کنید.
هنگام جداکردن کابل USB، آن را از خود کابل نکشید؛ بدنه کانکتور را بگیرید.
15. بازرسی پیش از راهاندازی
پیش از هر آزمون، موارد زیر را بررسی کنید:
سیلندر اکسیژن بهدرستی شناسایی و بهطور ایمن مهار شده است.
رگولاتور اکسیژن برای کار با اکسیژن تأیید شده است.
رگولاتور اکسیژن، شیرها، لولهها، اتصالات، دستها، دستکشها و ابزارها عاری از روغن و گریس هستند.
خط اکسیژن استنلساستیل بهدرستی نصب شده است.
خط O₂ به ورودی O₂ سمت راست متصل است.
خط N₂ به ورودی N₂ مرکزی متصل است.
خط تخلیه / خنککاری به درگاه سمت چپ متصل است.
اتصال پایینی روتامتر بهعنوان ورودی گاز نیتروژن استفاده میشود.
اتصال بالایی روتامتر بهعنوان خروجی گاز نیتروژن استفاده میشود.
فشار ورودی روتامتر از 2 bar بیشتر نیست.
تمام اتصالات گاز از نظر نشتی بررسی شدهاند.
هیچ لوله یا اتصال آسیبدیدهای وجود ندارد.
خط تخلیه/خنککاری مسدود نیست.
کابل برق بهدرستی متصل است.
ولتاژ تغذیه 220 VAC است.
اتصال زمین حفاظتی/ارت موجود است.
کابل USB بهدرستی متصل است.
محل کار تهویه مناسبی دارد.
در نزدیکی منبع اکسیژن هیچ منبع اشتعال یا آلودگی قابلاحتراقی وجود ندارد.
تا زمانی که نتیجه تمام بررسیها رضایتبخش نباشد، دستگاه را راهاندازی نکنید.
16. ترتیب پیشنهادی راهاندازی
پس از تکمیل تمام اتصالات مکانیکی و الکتریکی:
تمام سیلندرهای گاز را مهار و بازرسی کنید.
بررسی کنید تمام شیرهای گاز دستگاه در ابتدا در وضعیت ایمن موردنیاز قرار داشته باشند.
سامانه نیتروژن و روتامتر را متصل کنید.
سیلندر اکسیژن، رگولاتور، لوله استنلساستیل و ورودی O₂ را متصل کنید.
خط تخلیه/خنککاری را متصل کنید.
تمام اتصالات گاز را از نظر نشتی بررسی کنید.
کابل USB را به رایانه متصل کنید.
دستگاه را به منبع برق 220 VAC متصل کنید.
دستگاه را روشن کنید.
نرمافزار AHP DSC را اجرا کنید.
ارتباط را بررسی کنید.
پارامترهای موردنیاز آزمون را وارد کنید.
پرج نیتروژن موردنیاز را برقرار کنید.
پایداری جریان گاز را تأیید کنید.
اکسیژن را فقط زمانی وارد کنید که در توالی برنامهریزیشده آزمون OIT موردنیاز باشد.
17. هرگز پیش از تخلیه فشار محبوس داخل کوره با استفاده از شیر سوزنی تخلیه، درِ کوره را باز نکنید
18. ایمنی عمومی سیلندرهای گاز پرفشار
قوانین زیر برای سیلندرهای اکسیژن، نیتروژن و سایر گازهای فشرده اعمال میشوند:
فقط از سیلندرهایی با مشخصات صحیح استفاده کنید.
پیش از استفاده، وضعیت سیلندر را بررسی کنید.
سیلندرها را در برابر سقوط مهار کنید.
در صورت کاربرد، هنگام حملونقل کلاهکهای محافظ شیر را نصب نگه دارید.
برای جابهجایی از چرخدستی مناسب سیلندر استفاده کنید.
هرگز سیلندر را از رگولاتور یا شیر بلند نکنید.
هرگز سیلندرها را نیندازید یا عمداً به آنها ضربه نزنید.
سیلندرها را در معرض گرمای بیشازحد قرار ندهید.
سیلندرها را در محل دارای تهویه نگه دارید.
شیرها و رگولاتورها را در برابر آسیب فیزیکی محافظت کنید.
فقط از رگولاتورهای مخصوص گاز مربوطه استفاده کنید.
هرگز از نیرو برای اتصالات ناسازگار استفاده نکنید.
هرگز شیرهای سیلندر، رگولاتورها یا تجهیزات ایمنی را تغییر ندهید.
هرگز برای پرکردن مجدد سیلندر شخصاً اقدام نکنید.
پس از استفاده، شیرهای سیلندر را ببندید.
سیلندرهای آسیبدیده یا معیوب را به تأمینکننده گاز گزارش دهید.
19. هشدار ویژه درباره اکسیژن پرفشار
خطر — خطر آتشسوزی / انفجار اکسیژن
اکسیژن پرفشار میتواند با آلودگیها و مواد ناسازگار واکنش شدیدی ایجاد کند.
قوانین زیر الزامی هستند:
بدون روغن. بدون گریس. بدون دستهای روغنی. بدون ابزار چرب. بدون روانکنندههای تأییدنشده. بدون مواد آببندی تأییدنشده.
تجهیزات اکسیژن را از موارد زیر دور نگه دارید:
روغن
گریس
فرآوردههای نفتی
حلالهایی که برای کار با اکسیژن تأیید نشدهاند
شعلههای باز
جرقهها
مواد دخانی
سطوح داغ
ضایعات قابلاحتراق
دستکشها و ابزارهای آلوده
فقط قطعاتی که صراحتاً برای کار با اکسیژن مناسب هستند، میتوانند در مدار اکسیژن نصب شوند.
اگر درباره پاکیزگی یا سازگاری قطعهای تردید دارید، از آن استفاده نکنید.
20. شرایط نشتی یا اضطراری
اگر احتمال نشتی اکسیژن یا نیتروژن وجود دارد:
جرقه یا شعله ایجاد نکنید.
اگر میتوان این کار را بهصورت ایمن انجام داد، آزمون را متوقف کنید.
اگر دسترسی ایمن وجود دارد، شیر سیلندر را ببندید.
منبع گاز را ایزوله کنید.
محل را تهویه کنید.
افراد را از محل آسیبدیده دور نگه دارید.
تا زمانی که نشتی پیدا و برطرف نشده است، کار را از سر نگیرید.
اگر سامانه اکسیژن به روغن یا گریس آلوده شد، فوراً آن را از سرویس خارج کنید.
در صورت وقوع آتشسوزی مرتبط با سامانه اکسیژن، از رویه واکنش اضطراری محل و الزامات ایمنی آتشنشانی محلی پیروی کنید.
21. نگهداری
موارد زیر را بهصورت دورهای بازرسی کنید:
رگولاتورهای گاز
فشارسنجها
اتصالات سیلندر
لولههای استنلساستیل
اتصالات فشاری
شیرهای گاز دستگاه
کانکتورهای فشاری
بدنه و لوله جریان روتامتر
شیلنگهای انعطافپذیر
خط تخلیه/خنککاری
کابل USB
کابل و دوشاخه برق
قطعات آسیبدیده را پیش از ادامه کار تعویض کنید.
قطعات مخصوص کار با اکسیژن باید تمیز نگه داشته شده و هنگام نگهداری و انبارش از آلودگی محافظت شوند.
فقط افراد آموزشدیده و مجاز باید تعمیر و نگهداری سامانههای گاز تحت فشار یا قطعات مخصوص کار با اکسیژن را انجام دهند.
22. بیانیه نهایی ایمنی
کارکرد ایمن دستگاه آزمون HPOIT / DSC به نصب صحیح اتصالات گاز، تخلیه، برق و ارتباطات بستگی دارد.
به مدار اکسیژن باید توجه ویژهای شود، زیرا اکسیژن خالص تحت فشار، خطر آتشسوزی را بهطور قابلتوجهی افزایش میدهد.
همیشه:
از تجهیزات تأییدشده برای اکسیژن استفاده کنید.
قطعات اکسیژن را کاملاً عاری از روغن و گریس نگه دارید.
سیلندرهای پرفشار را مهار کنید.
شیرهای سیلندر را بهآرامی باز کنید.
تمام اتصالات را از نظر نشتی بررسی کنید.
رده فشاری هر قطعه را رعایت کنید.
هرگز در ورودی روتامتر نیتروژن از 2 bar تجاوز نکنید.
از منبع برق ارتدار 220 VAC استفاده کنید.
از مقررات محلی مربوطه، دستورالعملهای ایمنی آزمایشگاه و الزامات گازهای فشرده پیروی کنید.
اگر درباره هر اتصال، رده فشاری، سازگاری قطعات یا شرایط ایمنی اطمینان ندارید، تا زمانی که وضعیت توسط افراد واجد صلاحیت تأیید نشده است، دستگاه را راهاندازی نکنید.
