- دستگاه
5.1 برای آزمون رطوبت بالا:
5.1.1 محفظه آزمون رطوبت بالا—محفظهای با ابعاد مناسب که قادر باشد دمای 60 +- 3°C (140 +- 5°F) و رطوبت نسبی 95 +- 5 % را حفظ کند.
5.2 برای آزمون چرخه هوازدگی تسریعشده:

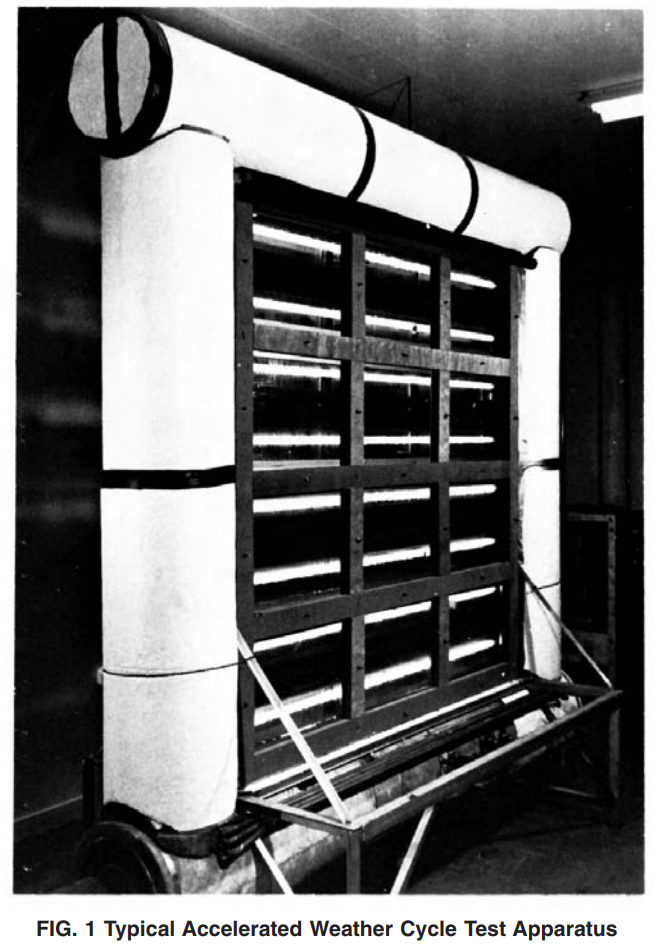

5.2.1 دستگاه آزمون چرخه هوازدگی تسریعشده—دستگاه آزمون چرخه هوازدگی تسریعشده باید اساساً مطابق شکلهای 1 تا 3 باشد تا شرایط چرخه و بازه زمانی مشخصشده در بخش 8 را فراهم کند.
5.2.2 منبع نور فرابنفش:

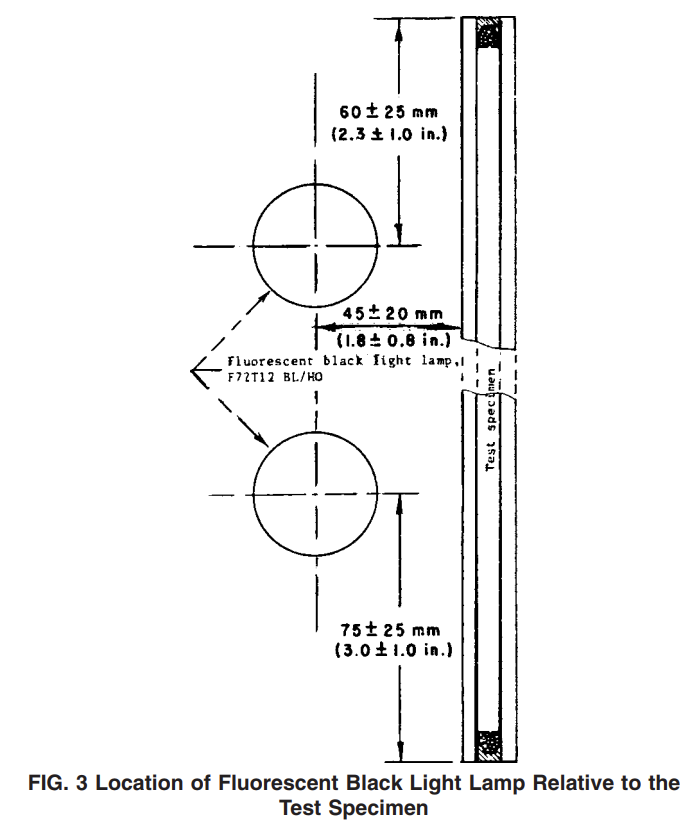

5.2.2.1 این منبع باید برای هر نمونه آزمون از دو لامپ فلورسنت بلکلایت، نوع F72T12BL/HO5,6 (یادداشت 3)، تشکیل شده باشد که مطابق شکل 3 نصب میشوند.
5.2.2.2 هر لامپ باید هنگامی تعویض شود که شدت نور فرابنفش آن، در زمان اندازهگیری با یک نورسنج فرابنفش موجبلند5 که مستقیماً با لامپ در تماس است، به کمتر از 10 kW/m2 برسد.
یادداشت 3—عمر متوسط نامی در 3 ساعت بهازای هر بار روشنشدن: 12 000 h. عمر متوسط نامی در 12 ساعت بهازای هر بار روشنشدن: 18 000 h. طول مفید: 1625 mm (64 in.). توان: 85 W. خروجی انرژی نسبی بلکلایت، 190 % خروجی لامپ F40BL است.
- نمونههای آزمون
6.1 هر نمونه آزمون باید ابعادی برابر با 356 +- 6 mm در 508 +- 6 mm (14 +- 1⁄4 in. در 20 +- 1⁄4 in.) داشته باشد و از دو یا سه صفحه شیشهای شفاف، رنگی یا پوششدار، آنیلشده، مقاومسازیشده با حرارت، سکوریت یا لمینیت تشکیل شده باشد.
6.1.1 ضخامت شیشه و فضای هوایی باید بهترتیب شامل شیشه 4 mm (5⁄32 in.) و فضای هوایی 12 mm (1⁄2 in.) باشد. بهصورت جایگزین، ساختار واحد میتواند شامل شیشه 5 mm (3⁄16 in.) با فضای هوایی 6 mm (1⁄4 in.) باشد.
6.1.2 برای واحدهای سهجداره، از شیشه 4 mm (5⁄32 in.) و فضاهای هوایی 6 mm (1⁄4 in.) استفاده میشود.
6.1.3 واحدهای سهجدارهای که جداکننده فضای هوایی میانی آنها از فیلم پلاستیکی ساخته شده باشد، قابل قبول هستند.
6.1.4 تمامی مقادیر ذکرشده در 6.1.1 و 6.1.2 اسمی هستند.
6.1.5 تلرانس ضخامت شیشه باید مطابق Specification C 1036 باشد.
6.1.6 تلرانس فضای هوایی باید 6 0.8 mm (1⁄32 in.) باشد.
6.1.7 ضخامت شیشه یا فضای هوایی، یا هر دو، میتواند افزایش یابد. این امر میتواند به آزمونی سختگیرانهتر منجر شود.
6.2 هر نمونه آزمون باید بهطور دائمی و خوانا با نام تولیدکننده و تاریخ ساخت (ماه و سال) علامتگذاری شود.
6.3 حداقل ده نمونه آزمون با مواد تشکیلدهنده و ساختار یکسان باید ارائه شود.
6.4 در تمام مراحل قرارگیری در معرض شرایط آزمون و نگهداری، واحدها باید در وضعیت عمودی، با تکیهگاه یکسان برای تمام صفحات و بدون بار فشاری، قرار داده شوند.
6.5 انتخاب واحدها برای آزمون باید بهصورت تصادفی انجام شود، بهجز واحدهایی که در هنگام حملونقل آسیب دیدهاند. واحدهای آسیبدیده نباید آزمون شوند.
- آمادهسازی نمونه آزمون
7.1 پس از آزمون هوازدگی تسریعشده ممکن است لکه یا رسوب غیرقابل پاکسازی روی سطح خارجی شیشه نمونه آزمون باقی بماند. باید اقداماتی انجام شود تا دید واضحی از سطح داخلی شیشه برای تشخیص یخزدگی فراهم شود. برای مثال، یک پوشش از نوار پلاستیکی به ابعاد 50 در 50 mm (2 در 2 in.) یا بزرگتر، در ناحیه مرکزی هر دو سطح خارجی قرار دهید. پوشش را برای اندازهگیری نقطه یخزدگی بردارید.
7.2 واحدهای شیشه عایق آببندیشده باید حداقل به مدت 4 هفته آببندی شوند تا پیش از آغاز قرارگیری در معرض رطوبت بالا مطابق 8.1، پایدار شوند. تولیدکننده میتواند از این الزام صرفنظر کند.
- روش اجرا
8.1 آزمون رطوبت بالا:
8.1.1 شش نمونه آزمون را در محفظه آزمون رطوبت بالا، در دمای 60 +- 3°C (140 +- 5°F) و رطوبت نسبی 95 +- 5 % قرار دهید.
نمونههای آزمون را بهگونهای بچینید که هر نمونه آزمون از هر چهار طرف حداقل 6-mm (1⁄4-in.) فاصله داشته باشد. با استفاده از یک وسیله حفاظتی، از گرمشدن بیشازحد محفظه رطوبت بالا جلوگیری کنید.
8.1.1.1 محفظه رطوبت بالا را به یک دستگاه ثبتکننده پیوسته دما مجهز کنید و آن را در ناحیهای قرار دهید که دمای متوسط داخل محفظه را نشان دهد.
8.1.2 پس از سپریشدن مدت زمان مشخصشده، نمونههای آزمون را خارج کرده و نقطه یخزدگی را مطابق روش آزمون E 546 تعیین کنید. وجود نقطه شبنم شیمیایی را بررسی کنید.
8.2 آزمون چرخه هوازدگی تسریعشده:

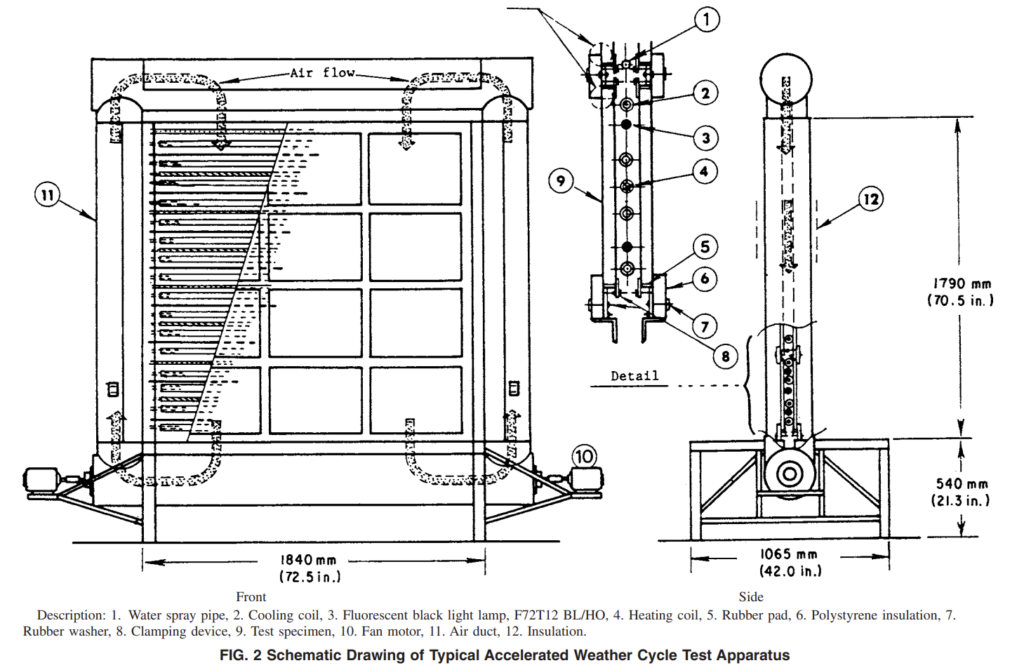

8.2.1 نمونههای آزمونی را که مطابق 8.1 آزمون شدهاند، در دستگاه آزمون چرخه هوازدگی تسریعشده قرار دهید. نمونههای آزمون را بهگونهای نصب کنید که یک سطح خارجی نمونه آزمون در معرض چرخههای هوازدگی و سطح دیگر در معرض دمای اتاق قرار گیرد (یادداشت 4). تمامی نمونههای آزمون را مطابق شکل 2 نصب کنید و مراقب باشید روش اتصال باعث ایجاد تنش در نمونههای آزمون نشود. نمونههای آزمون باید در معرض چرخه هوازدگی تسریعشده بهگونهای قرار گیرند که سطح شماره یک، همانند شرایط عادی قرارگیری در محیط واقعی، رو به تغییرات آبوهوایی باشد. اطمینان حاصل کنید که لبه تکیهگاه و سمت هوازدهشونده یا در معرض، در تمام آزمون یکسان باقی بمانند.
یادداشت 4—دمایی در محدوده 15 تا 30°C (60 تا 85°F).

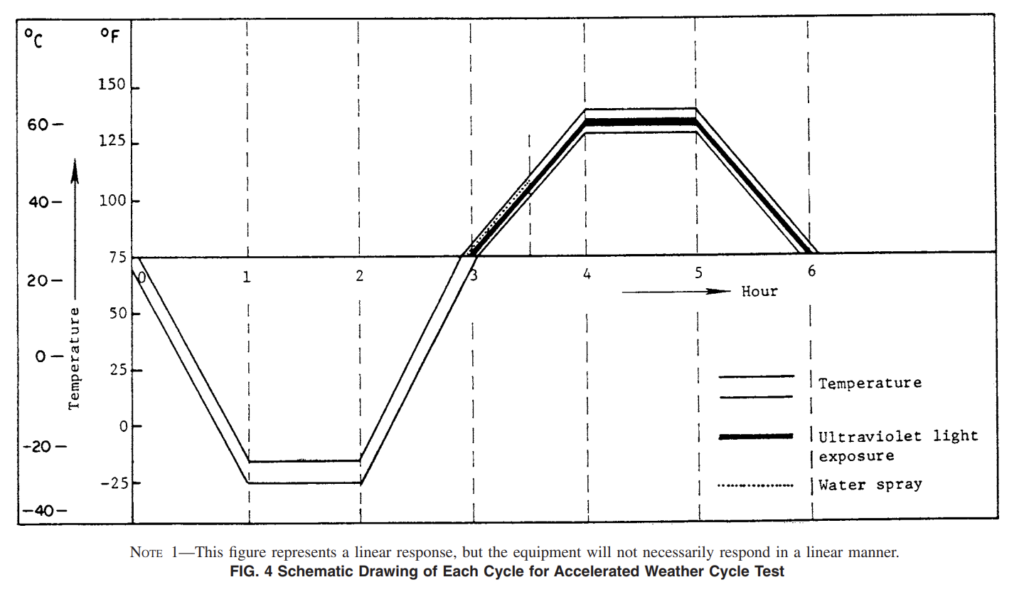

8.2.2 چرخه—هر چرخه باید 6 h6 5 min باشد و از شرایط آزمون زیر تشکیل شود (شکل 4 را ببینید):
8.2.2.1 در طول 1 h +- 5 min اول، دما را از دمای اتاق به − 30 +- 3°C (−20 +- 5°F) کاهش دهید.
8.2.2.2 دما را به مدت 1 h +- 5 min در − 30+- 3°C (−20 +- 5°F) حفظ کنید.
8.2.2.3 گرمایش را روشن کنید و اجازه دهید دما طی مدت 1 h +- 5 min از − 30+- 3°C (−20 +- 5°F) به دمای اتاق افزایش یابد.
8.2.2.4 طی مدت 1 h 6 5 min، پاشش آب و لامپهای فرابنفش را روشن کنید و افزایش دما از دمای اتاق تا 57 +- 3°C (135 +- 5°F) را کنترل کنید. پس از 30 min پاشش آب را خاموش کنید تا دما همچنان تا 57 +- 3°C افزایش یابد.
8.2.2.5 دما را در 57 +- 3°C (135+- 5°F) حفظ کرده و تابش فرابنفش را به مدت 1 h +- 5 min ادامه دهید. رطوبت در طول این ساعت بسیار بالا باقی میماند؛ بنابراین پاشش آب اضافی ضروری نیست.
8.2.2.6 طی مدت 1 h +- 5 min، دما را از 57 +- 3°C (135 +- 5°F) به دمای اتاق کاهش دهید و تابش فرابنفش را ادامه دهید. در پایان این مدت، تابش فرابنفش را خاموش کنید.
8.2.2.7 با استفاده از تجهیزات حفاظتی، از محفظه هوازدگی تسریعشده در برابر گرمشدن و سردشدن بیشازحد محافظت کنید.
8.2.2.8 محفظه چرخه هوازدگی تسریعشده را به یک دستگاه ثبتکننده پیوسته دما مجهز کنید و آن را در ناحیهای قرار دهید که دمای متوسط داخل محفظه را نشان دهد.
8.2.3 پس از دستیابی به تعداد چرخههای تجویزشده8، نمونههای آزمون را خارج کرده و نقطه یخزدگی را مطابق روش آزمون E 546 تعیین کنید.

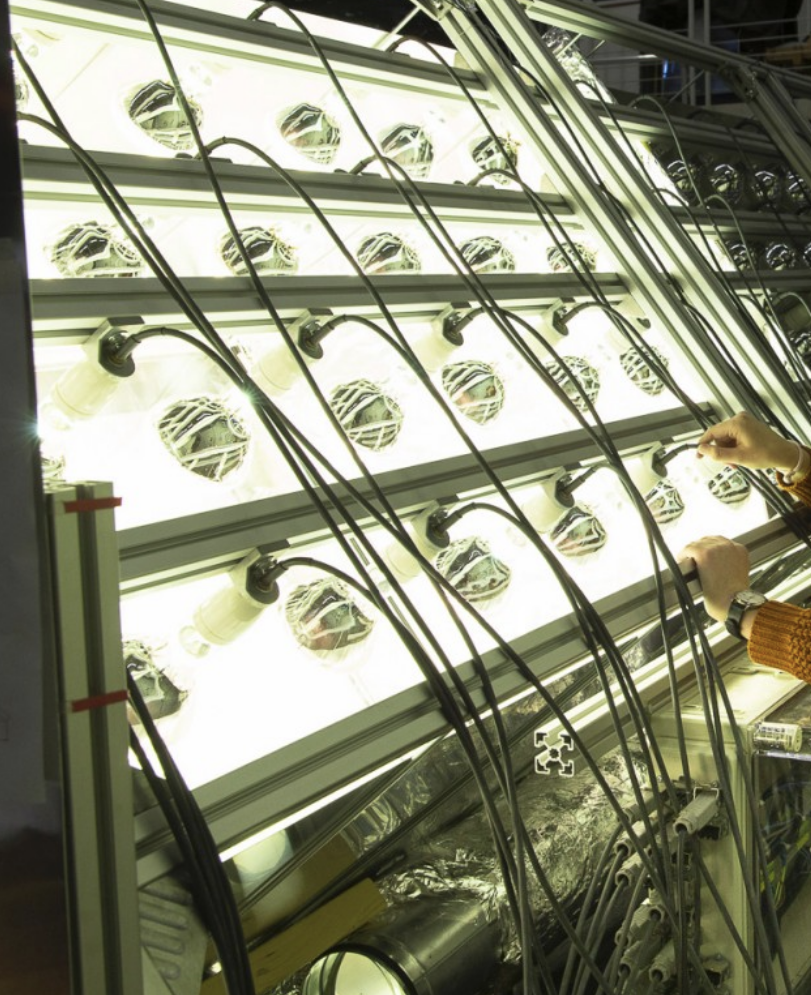

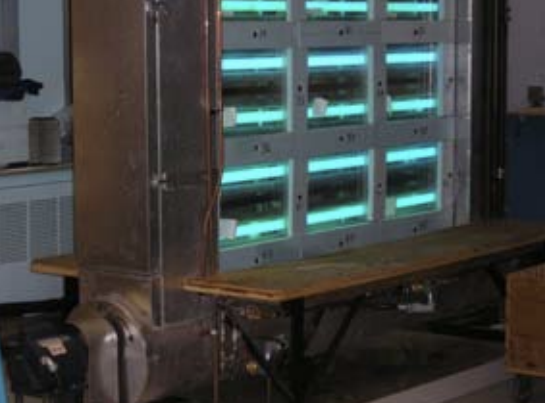

استند آزمون هوازدگی تسریعشده
- کنترل با استفاده از رایانه
- نرمافزار مبتنی بر Windows
- گزارشگیری در MS WORD، شامل دادههای عمومی نمونه و نمودارها
- مبتنی بر PLC
- قادر به حفظ دمای 60 +- 3°C (140 +- 5°F) و رطوبت نسبی 95 +- 5 %
- امکان تعریف کنترل چرخه در نرمافزار
- منبع نور فرابنفش
- ابعاد نمونه 356*508mm
- نصب نمونهها مطابق ASTM E773 خواهد بود
- ترسیم نمودار و ذخیرهسازی تمامی دادهها در طول آزمون
